Nadzor protoka u Ex zoni

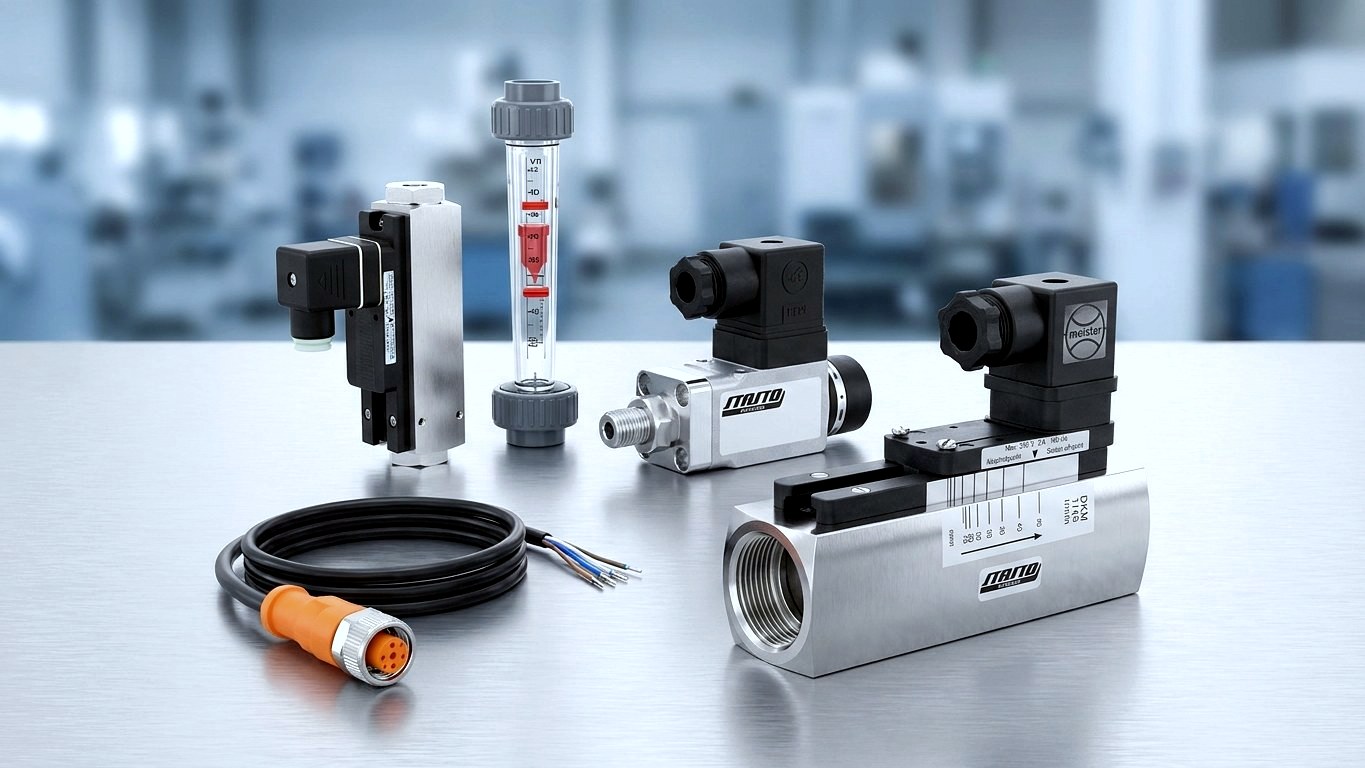

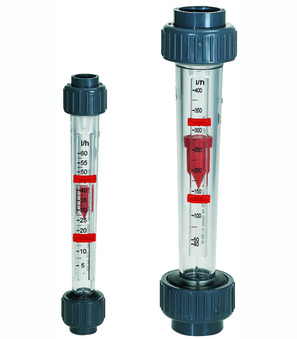

ATEX merač protoka — kontrola protoka za eksplozivno ugrožene zone
Kada nadzor protoka u eksplozivno ugroženim zonama postane zahtev, svaki detalj označavanja uređaja je bitan. STASTO nudi merače protoka čija ATEX izvedba serije FM24 ima oznaku za gasnu i prašinsku eksplozivnu atmosferu — uz širok program klasičnih merača protoka za ulje, vodu i komprimovani vazduh.
ATEX oznaka serije FM24
Zašto STASTO
Prekidači protoka sa dokumentovanom oznakom
Od kompenzovanog praćenja viskoznosti u krugovima podmazivanja do kontrole protoka u procesnoj tehnici: dobijate odgovarajuću seriju sa dokumentovanom oznakom i tehničkim dimenzionisanjem na osnovu vaših podataka o primeni.
ATEX izvedba serije FM24
Prekidači protoka serije FM24 nose oznaku ATEX 2154X — Ex II 2G Ex mb IIC T6 Gb + Ex II 2D Ex tb IIIC T80 °C Db. Time su označeni za zone ugrožene gasnim i prašnim eksplozijama, kategorija opreme 2. Podudarnost sa zonom uvek treba provjeriti prema tehničkom listu i klasifikaciji korisnika.
Merenje kompenzovano za viskoznost
Izvedbe sa uljnom skalom su kompenzovane za viskoznost (32…600 mm²/s) — pogodne za pouzdano praćenje krugova podmazivanja bez obzira na temperaturne varijacije medijuma.
Izdržljivi materijali
U zavisnosti od serije, na raspolaganju su kućišta od mesinga niklovanog ili nerđajućeg čelika 1.4571. ATEX serija FM24 izrađuje se od nerđajućeg čelika 1.4571 — pogodna za zahtevne medijume i okruženja.
Savetovanje umesto kupovine na slepo
Zona, medijum, veličina priključka, opseg prekidanja i vrsta kontakta određuju pravu varijantu. Naš tehnički tim dimenzioniše odgovarajući prekidač protoka na osnovu vaših radnih podataka.
Pregled serija
Serije strujnih čuvara (senzora protoka) kod STASTO
Od ATEX sertifikovane serije FM24, preko izvedbi sa uljnom skalom kompenzovanom viskozitetom, do varijanti sa plovkom za vodu i komprimovani vazduh — uključujući odgovarajuće prekidačke jedinice.
Vodič
Kako pravilno izabrati ATEX strujni čuvar (strimšalter)
Oznaka, skala i materijal opredeljuju pogodnost. Sledeće stavke pomažu pri predizboru i pripremi upita.
Osnove i razgraničenje
- Strujni čuvar (strimšalter)
- Poseduje prekidački kontakt (NO ili NC/promenljivi) i signalizira upravljačkoj jedinici prekoračenje ili pad ispod podešenog protoka.
- Pokazivač protoka
- Služi isključivo za vizuelnu kontrolu bez prekidačkog izlaza — nije pogodan za sigurnosne i blokadne funkcije.
- Merač protoka
- Meri protok kao merenu vrednost; varijante sa senzorom kao FM54 daju izlazne signale, npr. 4–20 mA ili 0–10 V.
- Kompenzacija viskoznosti
- Održava tačku prekidanja stabilnom u širokom opsegu viskoznosti od 32…600 mm²/s — važno kod ulja i maziva.
Čitanje ATEX oznake
- Ex II
- Grupa uređaja II — primena van rudarstva.
- Kategorija 2
- Visok nivo zaštite; dodela konkretnoj zoni vrši korisnik na osnovu procene rizika.
- G i D
- G označava eksplozivnu atmosferu gasova, D eksplozivnu atmosferu prašine. Serija FM24 je označena za oboje.
- Ex mb / Ex tb
- Vrste zaštite od paljenja: mb = zaptivanje livenjem, tb = zaštita kućištem. Potpuna oznaka serije FM24: ATEX 2154X, Ex II 2G Ex mb IIC T6 Gb + Ex II 2D Ex tb IIIC T80 °C Db.
Materijal i skala
- Nerđajući čelik 1.4571
- Za zahtevne medijume i okruženja; izvedba iz ATEX serije FM24.
- Mesing niklovan
- Proveren standardni materijal, dostupan između ostalog kod serija RVM/U i DKM.
- Vodite računa o skali
- Skala za ulje, vodu ili vazduh mora odgovarati stvarnom mediju, jer skala određuje tačku prekidanja — skala za ulje daje kod vode odstupajuće vrednosti.
Podaci potrebni za ponudu
- Medijum i viskozitet
- Ulje, voda, vodeni medijum ili komprimovani vazduh — uključujući viskozitet kod primena sa uljem.
- Opseg prekidanja i pritisak
- Željeni opseg prekidanja u l/min, kao i radni pritisak.
- Priključak i vrsta kontakta
- Veličina priključka, npr. G3/4" ili G1", kao i vrsta kontakta — normalno otvoren ili prebacivački.
- Zona i signal
- Tražena zona odnosno ATEX zahtev i, po potrebi, potreban izlazni signal.
Poređenje serija
Poređenje FM24, DKM i RVM/U
Tri centralne serije se razlikuju po oznaci, materijalu i predviđenom mediju. Detaljne vrednosti pogledajte na odgovarajućoj stranici proizvoda.
| FM24 | DKM | RVM/U | |
|---|---|---|---|
| ATEX oznaka | ATEX 2154X, Ex II 2G / II 2D | Standardna izvedba; dostupna ATEX prekidačka jedinica ES-DKM-W-ATEX | Standardna izvedba |
| Materijal kućišta | Nerđajući čelik 1.4571 | Mesing, niklovan ili nerđajući čelik 1.4571 | Mesing, niklovan |
| Skala | Skala za ulje | Skala za ulje | Skala za vodu ili vazduh (RVM/U-L) |
| Kompenzacija viskoznosti | Da, 32…600 mm²/s | Da, 32…600 mm²/s | Princip plovka |
| Opseg podešavanja (primeri) | 2…8 l/min, 8…24 l/min | od oko 0,5 l/min do preko 100 l/min, u zavisnosti od izvedbe | u zavisnosti od varijante; skala za vazduh pri referentnim uslovima |
| Priključak | G3/4" ili G1" | zavisi od izvedbe | zavisi od izvedbe |
| Vrsta kontakta | Zatvarač (NO kontakt) | Zatvarač (NO kontakt) | Zatvarač ili prebacivač, zavisno od varijante |
| Tipična primena | Ex-zone, ulje i maziva | Kola podmazivanja i ulja | Voda, vodeni mediji, komprimovani vazduh |
Primene
Oblasti primene prema mediju i okruženju
Ulje, voda ili komprimovani vazduh — i pitanje da li može doći do pojave eksplozivne atmosfere: ova dva faktora određuju izbor serije.
Eksplozivno ugrožene zone
Tamo gde može doći do pojave eksplozivne atmosfere, ključna je izvedba sa odgovarajućom oznakom. Serija FM24 je označena prema ATEX za grupu II, kategoriju 2 (G i D). Konkretna pogodnost za zonu proizlazi iz procene rizika koju sprovodi korisnik opreme i iz oznake uređaja u tehničkom listu.
Sistemi podmazivanja u mašinstvu
Nadzor sistema podmazivanja sa verzijama sa uljnom skalom kompenzovanom po viskozitetu serija DKM, FM03/FM13 i FM24 — tačka prekidanja ostaje stabilna u širokom opsegu viskoziteta.
Vođenje vode u procesnoj tehnici
Za kontrolu protoka vodenih medijuma dostupne su verzije sa vodenom skalom, na primer serija RVM/U. Temperatura medijuma, pritisak i veličina priključka određuju izbor varijante.
Komprimovani vazduh i gasovi
Verzija sa vazdušnom skalom RVM/U-L nadzire strujanje komprimovanog vazduha. Navedeni opseg prekidanja odnosi se na definisane referentne uslove — uzeti u obzir prilikom projektovanja.
Mesta hlađenja i podmazivanja u automobilskoj industriji
U proizvodnim i ispitnim postrojenjima strujni prekidači nadziru mesta hlađenja i podmazivanja. U zavisnosti od medijuma koriste se verzije sa uljnom, vodenom ili vazdušnom skalom.
Postrojenja sa zahtevom za nerđajućim čelikom
Tamo gde se zahteva nerđajući čelik, dostupne su verzije sa kućištem od 1.4571. Pogodnost za konkretan medijum i uslove čišćenja razjašnjavamo zajedno sa Vama.
Dostupnost i izvedbe

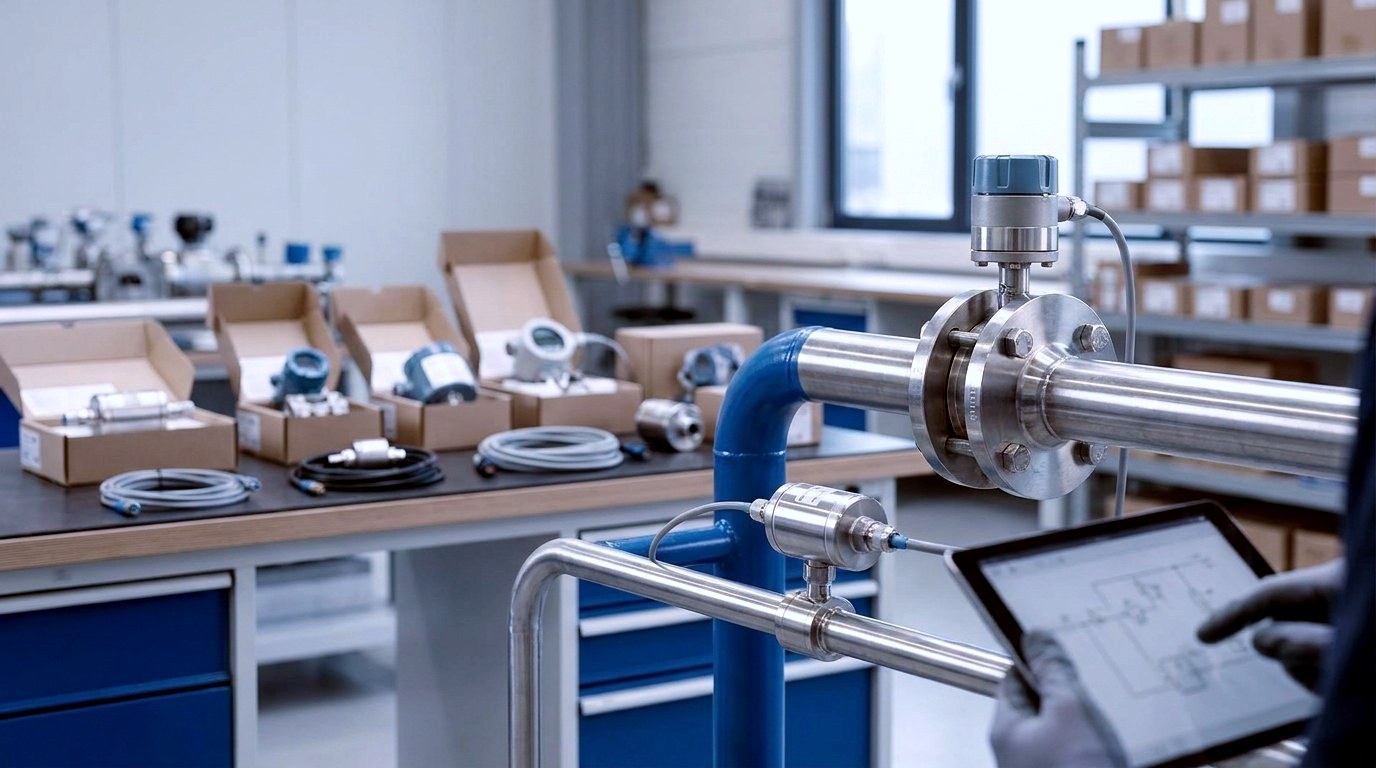

Izvedba, dostupnost i dimenzionisanje
Naš program strujnih čuvara (senzora protoka) obuhvata od kompaktnih senzorskih izvedbi do verzija za visoke pritiske. Dostupnost, izvedba i rok isporuke zavise od konkretne serije i varijante — proverite na stranici proizvoda ili nas kontaktirajte direktno.
Priključne veličine
U zavisnosti od serije, na primer G3/4" i G1" kod serije FM24.
Vrste kontakata
NO kontakt ili prebacivački kontakt, u zavisnosti od varijante odabrane serije.
ATEX izvedba
ATEX sertifikovana izvedba u okviru serije FM24; ostale serije u standardnoj izvedbi, dopunjene ATEX prekidačkom jedinicom ES-DKM-W-ATEX.
Ponuda na upit
Dimenzionisanje i ponuda na upit — uključujući proveru odgovarajuće oznake za vašu zonu.
Kako izgleda proces izbora
Do odgovarajućeg prekidača protoka u tri koraka
Da bi oznaka, skala i opseg prekidanja bili usklađeni, postupamo strukturirano.
Prikupljanje podataka o primeni
Medijum i viskoznost, opseg prekidanja u l/min, radni pritisak, veličina priključka, vrsta kontakta i tražena zona odnosno ATEX zahtev.
Određivanje serije i varijante
Vaše podatke svrstavamo u odgovarajuću seriju — na primer FM24 za Ex-zone, DKM za sisteme podmazivanja ili RVM/U za vodu i komprimovani vazduh.
Provera oznake i izrada ponude
Upoređivanje oznake uređaja iz tehničkog lista sa vašom zonskom klasifikacijom, a zatim ponuda sa podacima o izvedbi i dostupnosti.
Često postavljana pitanja
Česta pitanja o ATEX prekidačima protoka
Odgovori o oznakama, medijumima, materijalima i dostupnosti.
Da li STASTO nudi prekidače protoka za Ex zone?
Da. Serija FM24 ima ATEX oznaku (ATEX 2154X, Ex II 2G / II 2D) i namenjena je za zone ugrožene eksplozijom gasa i prašine, kategorija 2. Tačnu pogodnost za zonu proverite u tehničkom listu odgovarajuće varijante.
Koji mediji mogu da se nadziru prekidačem protoka?
Ulje i maziva, voda odnosno vodeni medijumi, kao i komprimovani vazduh. Za to su dostupne izvedbe sa uljnom skalom kompenzovanom po viskozitetu, varijante sa vodenom skalom i izvedba sa vazdušnom skalom RVM/U-L. Odgovarajuća skala zavisi od stvarnog medijuma.
Koja je razlika između prekidača protoka i indikatora protoka?
Prekidač protoka aktivira električni kontakt kada se dostigne tačka prekidanja protoka; indikator protoka samo vizuelno prikazuje protok, bez izlaznog kontakta. Za sigurnosne i blokadne funkcije, prekidač protoka je pravi izbor.
Šta znači oznaka Ex II 2G?
Ex II 2G označava uređaj grupe II (osim rudarstva), kategorije 2, namenjen za atmosferu ugroženu eksplozijom gasa. Kod serije FM24 potpuna oznaka glasi ATEX 2154X, Ex II 2G Ex mb IIC T6 Gb + Ex II 2D Ex tb IIIC T80 °C Db — mb označava zaptivenu enkapsulaciju, tb zaštitu putem kućišta. Dodelu zoni vrši korisnik opreme.
Od kog materijala su izrađena kućišta?
Zavisno od serije, izrađeno je od poniklovanog mesinga ili nerđajućeg čelika 1.4571. ATEX serija FM24 se izrađuje od nerđajućeg čelika 1.4571.
Koji opsezi prekidanja i pritisci su mogući?
To zavisi od serije i varijante. Izvedbe sa uljnom skalom, na primer, pokrivaju opsege od nekoliko l/min do preko 100 l/min; serija FM24 nudi, između ostalog, 2…8 l/min i 8…24 l/min pri pritiscima do 300 bar, u zavisnosti od izvedbe. Tačne vrednosti pronaćićete na odgovarajućoj stranici proizvoda.
Zašto je kompenzacija viskoznosti kod ulja važna?
Viskoznost ulja se menja sa temperaturom, što bi pomerilo tačku prekidanja. Izvedbe sa kompenzacijom viskoznosti održavaju tačku prekidanja stabilnom u opsegu od 32…600 mm²/s i time su pogodne za sisteme podmazivanja.
Koliko brzo je merač protoka isporučiv?
Dostupnost i vreme isporuke zavise od izvedbe. Molimo provjerite podatak na stranici proizvoda ili nas direktno kontaktirajte — reći ćemo vam odgovarajuću izvedbu i dostupnost.
Povezani ATEX proizvodi
Odgovarajuća dopuna za ATEX primenu
Za nadzor protoka u Ex-zonama, STASTO nudi i druge komponente sa odgovarajućom oznakom.
Upit
Pronađite odgovarajući ATEX prekidač protoka
Navedite nam medijum, opseg prekidanja, pritisak, priključak i traženu zonu — naš tehnički tim će odabrati odgovarajuću seriju i pripremiti vam ponudu sa odgovarajućom oznakom.
