Kombinacija magnetnih ventila za postrojenja za utovar cementa

Kompaktna pneumatska ventilska rešenja za fleksibilne koncepte postrojenja

U postrojenju za mešanje i utovar cementa realizovana je modularna kombinacija magnetnih ventila za upravljanje pneumatskim punjačkim ventilima. Cilj je bilo unapred montirano, pouzdano rešenje koje se može fleksibilno prilagoditi različitim veličinama postrojenja i koje značajno smanjuje obim montaže i puštanja u rad.

Na prvi pogled

Industrija: industrija cementa / izgradnja postrojenja za rasute materijale

Primena: Postrojenje za mešanje i utovar cementa za utovar kamiona

Medijum / proces: Pneumatsko upravljanje cevnim steznim ventilima u kontinuiranom režimu pretovara

Izazov: Pouzdano, kompaktno i skalabilno upravljanje ventilima uz promenljiv broj silosa i ograničen raspoloživ prostor

STASTO rešenje: Unapred montirane, modularne kombinacije magnetnih ventila za pneumatsko upravljanje ventilima za punjenje

Rezultat: Visoka operativna sigurnost, smanjeni napori za montažu i nabavku, kao i fleksibilno prilagođavanje različitim konceptima postrojenja

Izazov

U posmatranoj primeni, kamioni se u postrojenju za mešanje cementa utovaraju cementom preko ventila sa stezanjem creva. Ventili se pneumatski aktiviraju i upravljaju putem elektromagnetnih ventila. U zavisnosti od stepena opremljenosti postrojenja, varira broj silosa, a time i broj potrebnih ventila za punjenje i upravljanje.

Iz toga je za proizvođača postrojenja proizašlo više tehničkih i organizacionih zahteva:

promenljiv broj ventila u zavisnosti od veličine postrojenja
ograničen ugradni prostor u području utovarne jedinice
robustna izvedba za prašnjavo industrijsku sredinu
pouzdan kontinuirani rad sa ponovljivim preklopnim procesima
što manji montažni i ožičavajući radovi na gradilištu

Klasična izvedba sa pojedinačno nabavljenim i montiranim magnetnim ventilima dovela bi do velikog montažnog napora, nepregledne pneumatske instalacije i povećanog potencijala za greške. Zbog toga je bila tražena kompaktna, standardizovana, a ipak fleksibilna rešenja.

STASTO rešenje

STASTO Automation je zajedno sa proizvođačem postrojenja razvila projektno specifičnu kombinaciju magnetnih ventila, koja je tačno usklađena sa zahtevima postrojenja za utovar cementa. Osnovu su činile tehničke specifikacije kupca u pogledu broja ventila, pneumatskih priključaka i situacije ugradnje.

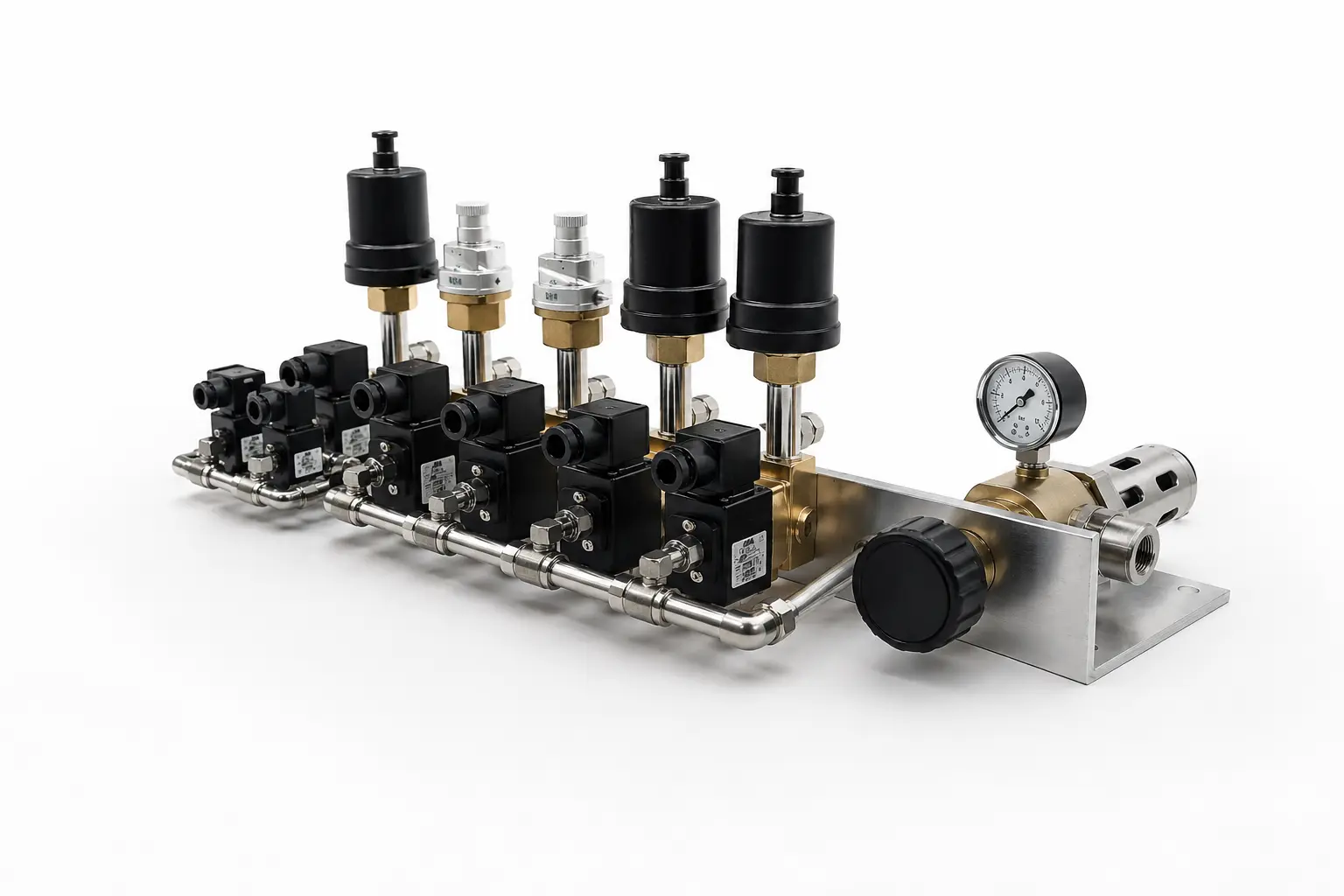

Rešenje se sastoji od unapred montiranih kombinacija ventila sa opremom od jednog do šest elektromagnetnih ventila, u zavisnosti od odgovarajuće konfiguracije postrojenja. Elektromagnetni ventili su montirani na zajedničkoj nosećoj konstrukciji, pneumatski povezani crevima i pripremljeni za električno povezivanje.

Posebna pažnja je bila posvećena:

kompaktne konstrukcije za optimalno iskorišćenje dostupnog ugradnog prostora
kratkim i jasno vođenim pneumatskim putevima
rasporeda komponenti koji je pogodan za održavanje
robustne izvedbe za industrijsku upotrebu

Kombinacije magnetnih ventila se u STASTO-u u potpunosti montiraju i ispituju, a zatim isporučuju kupcu kao funkcionalno spremna sklopna jedinica. Uska koordinacija sa proizvođačem postrojenja obezbedila je da se rešenje može neprimetno integrisati u celokupni koncept postrojenja.

Rezultat

Korišćenjem unapred montiranih kombinacija magnetnih ventila pneumatsko upravljanje ventilima za punjenje je značajno pojednostavljeno. Za proizvođača postrojenja obim instalacionih radova se znatno smanjuje, pošto se montaža, povezivanje crevima i funkcionalna provera obavljaju već unapred.

Rešenje je ubedljivo pre svega zbog:

visok nivo radne sigurnosti u kontinuiranom radu
jasna i pregledna pneumatska struktura
smanjeno vreme montaže i puštanja u rad
pouzdan rad čak i u teškim uslovima okoline
pojednostavljena nabavka putem definisane sklopa

Pored toga, organizacioni napor se smanjuje, jer je proces naručivanja ograničen na jednu stavku i interni montažni radovi otpadaju.

Dodatna vrednost za proizvođače mašina

Smanjenje raznolikosti delova korišćenjem prethodno montiranih pneumatskih sklopova
Rasterećenje konstrukcije, nabavke i montaže
Jasno definisani interfejsi i reprodukovan kvalitet
Kraći rokovi trajanja projekata zahvaljujući unapred proverenim rešenjima
Povećana procesna i operativna sigurnost

Ovo rešenje je posebno pogodno za

Postrojenja za cement i rasute materijale sa pneumatski upravljanim procesima punjenja
Procesna postrojenja sa promenljivim brojem silosa ili ventila
Proizvođač mašina i postrojenja sa fokusom na modularizaciju
Primene sa ograničenim ugradnim prostorom
Serijske i specijalne instalacije kod kojih treba smanjiti vreme montaže
