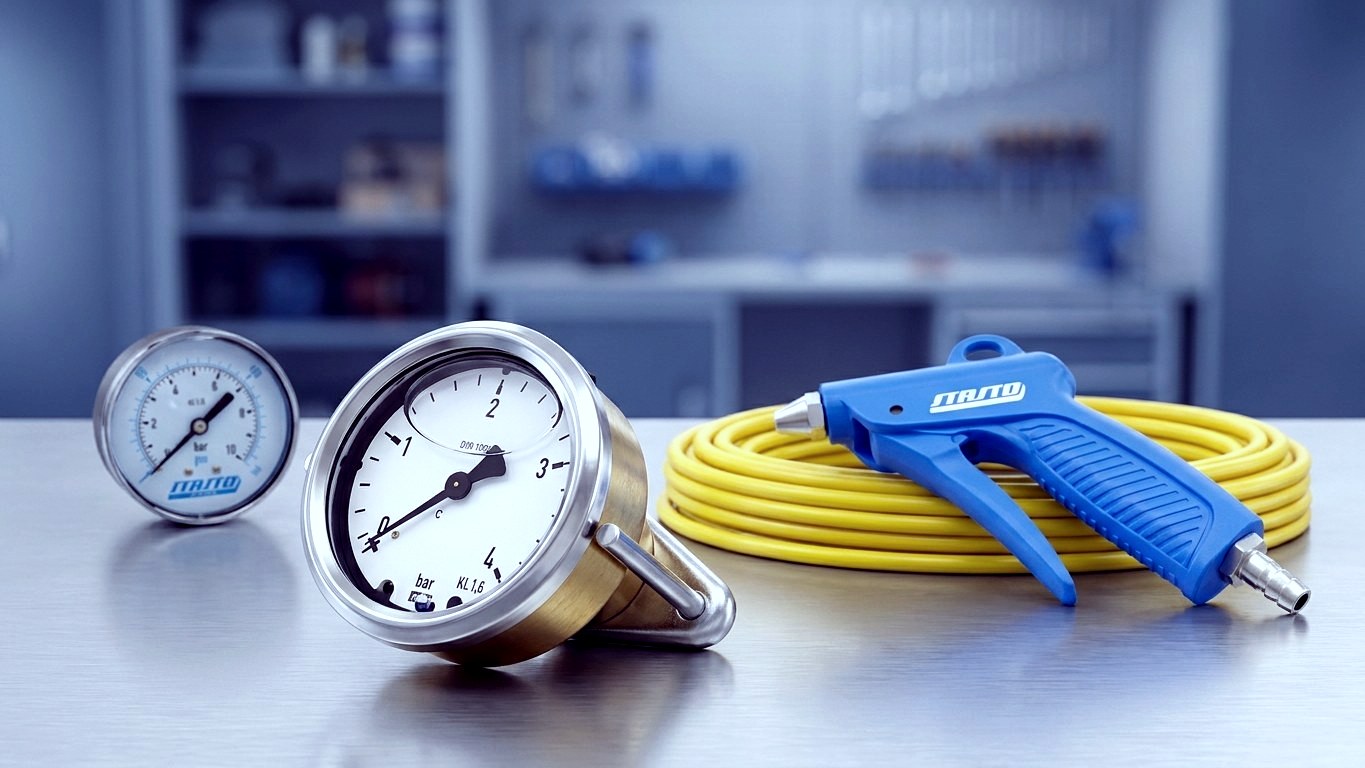

Crevo za komprimovani vazduh sa tekstilnim uloškom – pneumatska creva za alat i radno mesto
Crevo za komprimovani vazduh sa tekstilnim uloškom povezuje kompresor, jedinicu za održavanje vazduha i pneumatski alat tamo gde se crevo svakodnevno pomera, vuče i vodi preko ivica. Ugrađeno tekstilno pojačanje prihvata pritisak i održava crevo dimenziono stabilnim, dok plašt prima mehanička naprezanja u svakodnevnom radu u radionici. Kod STASTO ćete pronaći serije CA, PV, PV05 i PV07-S, kao i PVC creva sa tekstilnim uloškom serija PV08, PV10 i PV13 – na metre ili u kolutu.
Serije CA · PV · PV05 · PV07-S
Zašto STASTO
Pregled pneumatskih creva sa tekstilnim uloškom
Umesto da se probijate kroz pojedinačne kataloške brojeve, uporedite serije, veličine i pakovanja direktno jedne pored drugih – uključujući odgovarajući pribor za montažu i priključivanje.
Četiri serije creva u jednom pregledu
Serije CA, PV, PV05 i PV07-S pokrivaju potrebe od finih vodova za alate do razvodnih vodova. Veličine i izvedbe mogu se ovde direktno uporediti jedne pored drugih.
Unutrašnji prečnik od 4 do 38 mm
Asortiman se proteže od PV-10/4 sa 4 mm do PV-48/38 sa 38 mm unutrašnjeg prečnika – između njih su uobičajene radioničke veličine 6,3 / 8 / 9 / 10 / 12,7 / 16 / 19 i 25 mm. Oznaka mere u kataloškom broju navodi spoljašnji i unutrašnji prečnik.
Dužni metar ili rolna
Mnoge veličine su dostupne kao dužni metar za pojedinačne potrebe i kao rolna za održavanje i serijsku montažu. Prepoznatljivo po označenoj dužini u broju artikla, na primer CA-19/12,7-BK-1-YA u odnosu na CA-19/12,7-BK-0050-YA.
Pribor iz istog asortimana
Obujmice za crevo serija 157, HC01 i HC02, osigurači od pucanja creva serije HB01 i spojnice po ISO 7241-1 seriji B potiču iz istog kataloga – usklađeni sa ovde navedenim veličinama creva.
Dostupnost
Dostupnost, dužine i naručivanje
Dostupnost se razlikuje po seriji i veličini. Trenutni status vidite direktno na odgovarajućoj kartici proizvoda; za sve ostale varijante rok isporuke navodimo na upit.
Status po varijanti proizvoda
Veličine na zalihama su naznačene na kartici proizvoda. Svesno ne postoji opšta izjava za ceo asortiman – odlučujuća je konkretna varijanta.
Dužine pakovanja po seriji
Dužine kolutova se razlikuju po serijama (između ostalog paketi od 25 m i 50 m). Dostupna dužina se vidi iz kataloškog broja i odgovarajućeg tehničkog listа.
Метарска роба за сечење по мери
Varijante sa oznakom dužine -1 predstavljaju cenu po dužnom metru – praktično za sečenje po meri, servisna kolica i pojedinačne potrebe.
Posebne dimenzije i projektne količine
Da li vam je potrebna dimenzija ili boja koja nije na spisku, ili veće količine za projekat? Kontaktirajte nas – proverićemo nabavku i rok isporuke za vas.
Asortiman
Pregled pneumatskih creva i pribora
Šest oblasti iz sveta primene „Creva sa priborom“ – od vazdušnih vodova za alat do sečenja po meri.
Pomoć pri izboru
Kako izabrati pravo pneumatsko crevo
Obično je dovoljno četiri podatka da se suzi izbor prave varijante. Sva četiri se nalaze direktno u kataloškom broju i u tehničkom listu.
Unutrašnji prečnik i kataloški broj
- Unutrašnji prečnik određuje protok
- On određuje koliko vazduha stiže i pri kom padu pritiska. Ako je izabran premali prečnik, pritisak na alatu opada; ako je previše velik, crevo je nepotrebno teško i krutо.
- Praktično pravilo
- Priključak alata mali (6,3–9 mm), razvodna linija na radnom mestu srednja (10–16 mm), razvodna letva/glavna linija velika (19–38 mm). Merodavan je uvek podatak proizvođača pneumatskog potrošača.
- Kako pročitati kataloški broj
- Na primeru CA-19/12,7-BK-0050-YA: CA = serija, 19/12,7 = spoljni/unutrašnji prečnik u mm, BK = oznaka boje, 0050 = dužina pakovanja u metrima; -1 označava metarsku robu.
- Upoređivanje između serija
- Ova šema se koristi kroz serije CA, PV, PV05, PV07-S i PVC serije PV08, PV10 i PV13 – tako se dimenzije mogu direktno upoređivati.
Uslovi primene, priključak i osiguranje
- Radni pritisak i temperatura
- Dozvoljeni radni pritisak, temperaturni opseg i otpornost na medije razlikuju se po seriji, a delimično i po dimenziji. Uvek proveriti u tehničkom listu odgovarajuće varijante.
- Primena sa uljem, hemikalijama ili na otvorenom
- Za posebne uslove primene obratite nam se – zajedno ćemo proveriti odgovarajuću seriju.
- Obujmica za crevo prema opsegu stezanja
- Obujmica se bira prema spoljašnjem prečniku creva: obujmice sa dva uva serije 157 (157A do 157T), kao i obujmice serija HC01 i HC02.
- Spojnica prema ISO 7241-1 serija B
- Utikači i utičnice spojnica prema ISO 7241-1 serija B dostupni su u više nazivnih prečnika i izvedbi materijala.
- Osigurač za lom creva serija HB01
- Ona ograničava protok vazduha ako se crevo ošteti ili pukne. Dimenzionisanje se vrši prema nazivnom prečniku i opsegu protoka; izvedbe -LF i -HF se u tome razlikuju.
Poređenje serija
Poređenje serija CA, PV, PV05, PV07-S i PVC serija
Serije se razlikuju po konstrukciji, boji izrade i opsegu obuhvaćenih dimenzija. Tehničke karakteristike za svaku varijantu potražite u odgovarajućem tehničkom listu.
| CA | PV05 | PV07-S | PV | PV08/PV10/PV13 | |
|---|---|---|---|---|---|
| Tipična namena | Klasično pneumatsko crevo sa tekstilnim uloškom | Pneumatsko crevo sa tekstilnim uloškom, za priključne i alatne vodove | Pneumatsko crevo sa pojačanim zahtevima za zid creva | Tekstilno crevo sa najširim izborom dimenzija | PVC tekstilno crevo, providno ili u boji radi obeležavanja |
| Dimenzije (primeri) | CA-11/6,3 do CA-33,5/25 | PV05-11/6,3 do PV05-33,5/25 | npr. PV07-15/8 i PV07-16/9 | PV-10/4 do PV-48/38 | PV10-8/4 do PV08-41/32 |
| Unutrašnji prečnik | 6,3 do 25 mm | 6,3 do 25 mm | 8 i 9 mm | 4 do 38 mm | 4 do 32 mm |
| Oznaka boje u kataloškom broju | BK | BU | BU | BU, NA, LGN | NA, YE |
| Pakovanje | Metarska roba i rolna od 50 m | Metarska roba i rolna | Metarska roba | Metarska roba i rolna | Rolna od 25 m i 50 m |
| Primer artikla | CA-14,5/9-BK-1-YA | PV05-19/12,7-BU-1 | PV07-16/9-BU-1-S | PV-20/13-NA-1 | PV13-25,8/19-YE-0050 |
Oblasti primene
Gde se koriste pneumatska creva sa tekstilnim uloškom
Od priključka za alat na radnom stolu do razvodnog voda u hali – dimenzija creva zavisi od potrebe za vazduhom i dužine vodova.
Pneumatski alati na radnom stolu
Udarni odvijači, bušilice, čekići za dletanje i pištolji za otpuh vazduha se povezuju kratkim, fleksibilnim priključnim vodovima. Uobičajen je unutrašnji prečnik od 6,3 do 9 mm, na primer CA-11/6,3-BK-1-YA ili PV05-14,5/9-BU-1.
Razvodni i priključni vodovi u hali
Od kompresora preko jedinice za pripremu vazduha do mesta preuzimanja, presek creva rasteproporcionalno s dužinom voda i potrebom za vazduhom. Za ove deonice dolaze u obzir dimenzije od 12,7 mm naviše, na primer CA-23/16-BK-0050-YA ili PV-34/25-NA-0050 u kolutu.
Održavanje i mobilna primena
U servisnim kolicima ili na promenljivim mestima preuzimanja bitna je brza obrada: seče se crevo na meru, postavlja se nastavak i fiksira dvouhom stezaljkom za crevo serije 157. Metar-roba sa oznakom -1 je za to praktičan format.
Radna mesta sa povećanim bezbednosnim zahtevima
Gde se creva vode iznad glave ili se nalaze blizu ljudi, u vod treba ugraditi osigurač od pucanja creva serije HB01. On ograničava protok vazduha u slučaju oštećenja ili prekida; verzije -LF i -HF se razlikuju po opsegu protoka.
Vizuelna kontrola i označavanje vodova
PVC tkanine creva serija PV08, PV10 i PV13 su smislena rešenja gde providno ili u boji označeno crevo olakšava razlikovanje više medijumskih vodova na radnom mestu. Otpornost na medijume navedena je u odgovarajućem tehničkom listu.
Posebni uslovi primene
Kod primene sa uljima, hemikalijama ili na spoljašnjim instalacijama, otpornost na medijume i temperaturni opseg su odlučujući za izbor serije. Ove vrednosti se razlikuju u zavisnosti od varijante – rado ćemo zajedno sa vama provere odgovarajuću izvedbu.
Kako naručiti
U tri koraka do odgovarajućeg creva
Od veličine preko pakovanja do gotove konfekcije.
Odrediti unutrašnji prečnik
Potreba za vazduhom potrošača i dužina vodova određuju unutrašnji prečnik. Asortiman pokriva od 4 do 38 mm – merodavan je podatak proizvođača pneumatskog alata.
Izabrati seriju i pakovanje
Izabrati seriju CA, PV, PV05, PV07-S ili neku od PVC serija i odlučiti se između dužnog metra (-1) i rolne (npr. -0025 ili -0050). Radni pritisak i temperaturu uporediti sa tehničkim listom varijante.
Dodati pribor i poslati upit
Dodati obujmicu za crevo prema opsegu stezanja, spojnicu po ISO 7241-1 seriji B i, po potrebi, osigurač od pucanja creva serije HB01. Za posebne veličine ili projektne količine, kontaktirajte nas.
FAQ
Česta pitanja o crevu za komprimovani vazduh
Odgovori o konstrukciji, dimenzijama, pakovanju i priboru.
Šta znači „sa tekstilnim uloškom“ kod creva za komprimovani vazduh?
Između unutrašnje jezgre i spoljašnjeg omotača nalazi se ugrađeno tekstilno pletivo koje preuzima sile nastale usled radnog pritiska. Ono sprečava širenje creva i povećava dimenzionalnu stabilnost u odnosu na nearmirana creva. Zato su creva sa tekstilnim uloškom standard za vazdušne instalacije kod alata i na radnom mestu.
Koji unutrašnji prečnik je pravi izbor?
Odlučujući su potrošnja vazduha priključenog alata i dužina voda: za ručne alate uobičajeno je 6,3 do 9 mm, za priključke na radnom mestu i dovodne vodove 10 do 16 mm, za razvodne vodove 19 mm i više. Asortiman pokriva unutrašnji prečnik od 4 do 38 mm – u ponudi su i traženi međudimenzije poput 13, 16 ili 20 mm.
Da li su creva za komprimovani vazduh dostupna na metre?
Da. Mnoge dimenzije su dostupne kako u tekućim metrima (oznaka dužine -1), tako i u rolnama (npr. -0025 ili -0050). Koja pakovanja su dostupna za konkretnu dimenziju, vidite kod odgovarajuće varijante proizvoda.
Po čemu se razlikuju serije CA, PV, PV05 i PV07-S?
Razlikuju se po konstrukciji, boji i opsegu dimenzija koje pokrivaju: CA i PV05 pokrivaju klasičan opseg za alate i radionice od 6,3 do 25 mm, serija PV nudi najveći raspon od 4 do 38 mm, dok PV07-S odgovara povećanim zahtevima za zid creva. Tehničke karakteristike svake serije pogledajte u odgovarajućem tehničkom listu.
Kako da očitam kataloški broj creva za komprimovani vazduh?
Šifra artikla sadrži seriju, spoljašnji/unutrašnji prečnik, oznaku boje i dužinu pakovanja. Primer CA-19/12,7-BK-0050-YA: CA = serija, 19/12,7 = spoljašnji/unutrašnji prečnik u mm, BK = oznaka boje, 0050 = dužina rolne u metrima; -1 označava tekući metar.
Koja obujmica za crevo odgovara mom crevu?
Obujmica se bira prema opsegu stezanja u odnosu na spoljašnji prečnik creva. Na raspolaganju su dvouhе obujmice za crevo serije 157 (157A do 157T), kao i obujmice serija HC01 i HC02 – spoljašnji prečnik je prvi podatak u kataloškom broju creva.
Kada mi je potreban osigurač za prekid creva?
Osigurač za prekid creva serije HB01 se ugrađuje u vod kada se crevo vodi iznad glave ili se nalazi u neposrednoj blizini ljudi. On ograničava protok vazduha ukoliko se crevo ošteti ili pukne; dimenzionisanje se vrši prema nominalnom prečniku i opsegu protoka, pri čemu se razlikuju izvedbe -LF i -HF.
Koje spojnice odgovaraju crevu za komprimovani vazduh?
Za brzu izmenu alata pogodni su utikači i utičnice sa zaptivanjem prema ISO 7241-1 serija B. Dostupni su u više nominalnih prečnika i materijala – mesing, POM i inox; odgovarajući nominalni prečnik zavisi od unutrašnjeg prečnika voda.
Uz to odgovara
Srodne kategorije
Priključak, osigurač i srodne vrste creva iz istog kataloga.
Sledeći korak
Konfigurišite crevo za komprimovani vazduh sa tekstilnim uloškom
Uporedite dimenzije, seriju i pakovanje u prodavnici – ili se dogovorite s nama o dimenzionisanju ako su u igri radni uslovi, posebne dimenzije ili projektne količine.
