Manometar u mbar opsegu

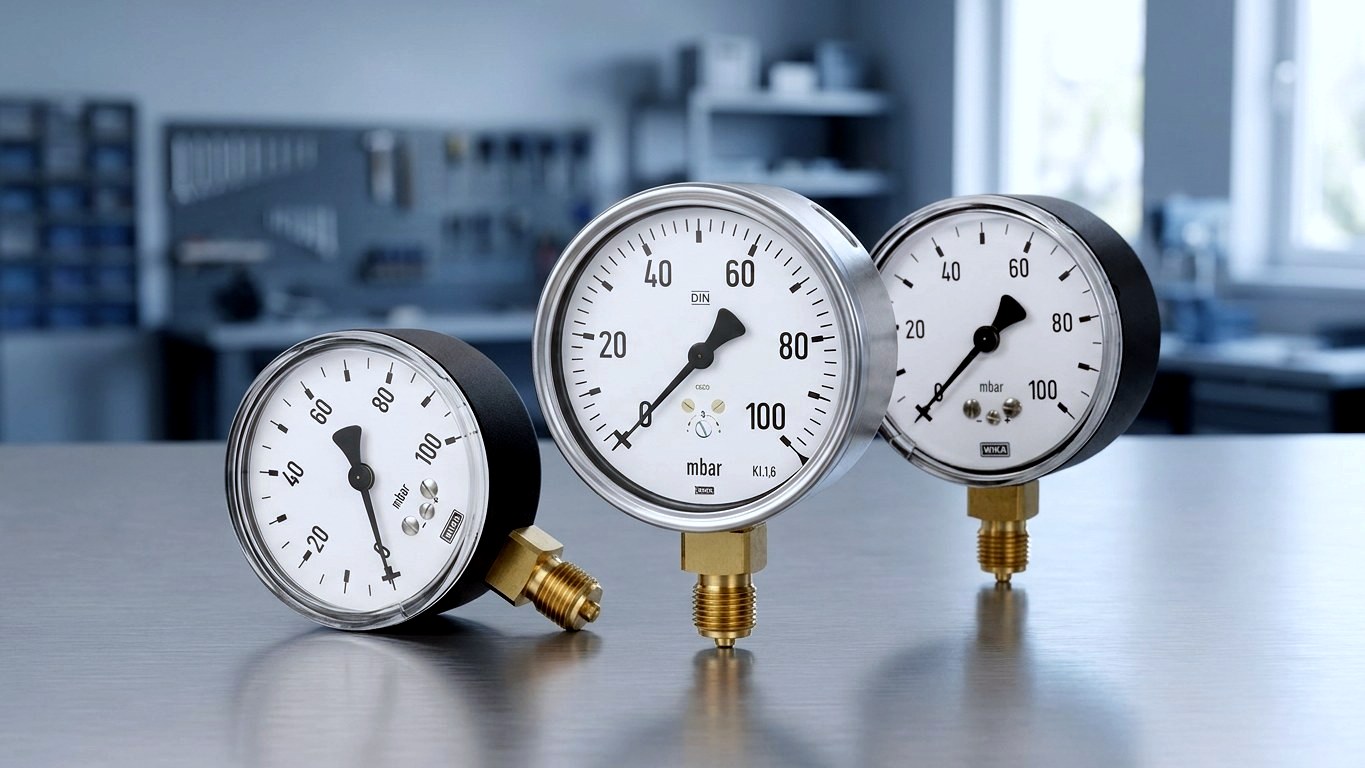

Kapsulni manometar za male pritiske u mbar opsegu
Kada je pouzdano merenje najmanjih nadpritisaka i podpritisaka od presudnog značaja, kapsulni princip merenja je prvi izbor. STASTO nudi kapsulne manometre za merne opsege u mbar oblasti – od podpritiska do niskog nadpritiska. Odaberite odgovarajuću izvedbu prema mernom opsegu, priključku i primeni i merite vazduh i neagresivne gasove precizno tamo gde su Bourdon manometri premalo osetljivi.
Ø 63 mm · Klasa 1,6 · mbar opseg
Vaše prednosti
Zašto kapsularni manometri od STASTO
Kapsularni merni element je konstruktivno projektovan za niske pritiske i pruža jasno čitljiv prikaz u mbar opsegu, gde bourdon cevni manometri dostižu svoje granice.
Specijalno za male pritiske
Kapsularni merni element se vidljivo širi već pri malim pritiscima i pruža jasno čitljiv prikaz u mbar opsegu – tamo gde su bourdon cevni manometri prenesenzitivni.
Širok spektar mерnih opsega
Serije 5801 do 5842 pokrivaju opsege merenja od podpritiska (npr. −160/0 mbar) preko finih opsega (0–40 mbar) do 0–400 mbar – tako pronalazite odgovarajući opseg za vaše postrojenje.
Proverena tačnost
Navedeni kapsularni manometri izrađeni su u klasi tačnosti 1,6 (navod po varijanti, videti tehnički list) – praktičan nivo tačnosti za indikatorske zadatke u mbar opsegu.
Kompaktan sa fleksibilnim priključkom
Standardna izvedba sa prečnikom 63 mm za skučene ugradbene situacije, priključak 1/4″ odozdo ili 1/4″ pozadi (zavisno od tipa). Odabrane izvedbe podnose 10-struko preopterećenje – proverite prema varijanti.
Vodič
Odabir pravog principa merenja
U mbar opsegu, klasični Bourdon manometar jedva pokazuje čitljive otklon kazaljke. Kapsulni merač pritiska, međutim, čini i male pritiske lako čitljivim. Evo kako da pronađete pravi uređaj.
Poređenje principa merenja
- Bourdon cev
- Za srednje do visoke pritiske u bar opsegu; u mbar opsegu preneosetljiv za smislene očitavanja.
- Kapsulna opruga
- Kapsulni element se vidljivo širi već pri malim pritiscima – idealno za čiste gasove i vazduh u mbar opsegu.
- Membranska opruga
- Mehanički robustniji prema gustim, zagađenim ili agresivnim medijima; takođe pogodan za male pritiske.
Odabir u četiri koraka
- 1. Definisanje mernog opsega
- Podpritisak (npr. −160/0 mbar), fini opseg (0–40 mbar) ili viši (do 0–400 mbar)? Radni pritisak treba da bude po mogućstvu u srednjoj trećini skale.
- 2. Određivanje položaja priključka
- 1/4″ odozdo (sa strane cevi) ili 1/4″ pozadi (ravno sa pločom).
- 3. Provera zahteva za preopterećenje
- Ako se očekuju nagli skokovi pritiska, preporučuje se izvedba otporna na preopterećenje (npr. Serija 5840 i dalje, 10-struko preopteretiva; zavisno od varijante).
- 4. Provera medijuma i okoline
- Obratite pažnju na materijale kućišta, mernog elementa i prozorskog stakla, kao i na dozvoljene temperature medijuma/okoline prema tehničkom listu.
Izbor oblika ugradnje
Kapsulna opruga, Bourdon cev ili membranska opruga?
Tri mehanička principa merenja pokrivaju različite opsege pritiska i medije. Ovaj pregled pomaže pri razgraničenju.
| Kapsularna opruga | Bourdonova cev | Pločasta opruga | |
|---|---|---|---|
| Opseg pritiska | mbar opseg (mali) | bar opseg (srednji–visoki) | mali pritisci |
| Tipični mediji | vazduh, neagresivni gasovi | gasovi i tečnosti | viskozni, zagađeni ili agresivni mediji |
| Osetljivost pri malim pritiscima | vrlo visoka | niska | visoka |
| STASTO serija (primer) | 5801–5842 | MA043-B (precizno merenje) | izvođenje s pločastom oprugom |
Asortiman
Kapsulni manometri i srodna izvođenja
Od osnovnog asortimana za mbar opseg do srodnih principa merenja i pribora – ovako pronalazite odgovarajuće izvođenje manometra.
Oblast primene
Gde se primenjuju kapsulni manometri
Kapsulni manometri se koriste svuda gde je potrebno pouzdano merenje malih pritisaka vazduha i neagresivnih, neviskoznih gasova.

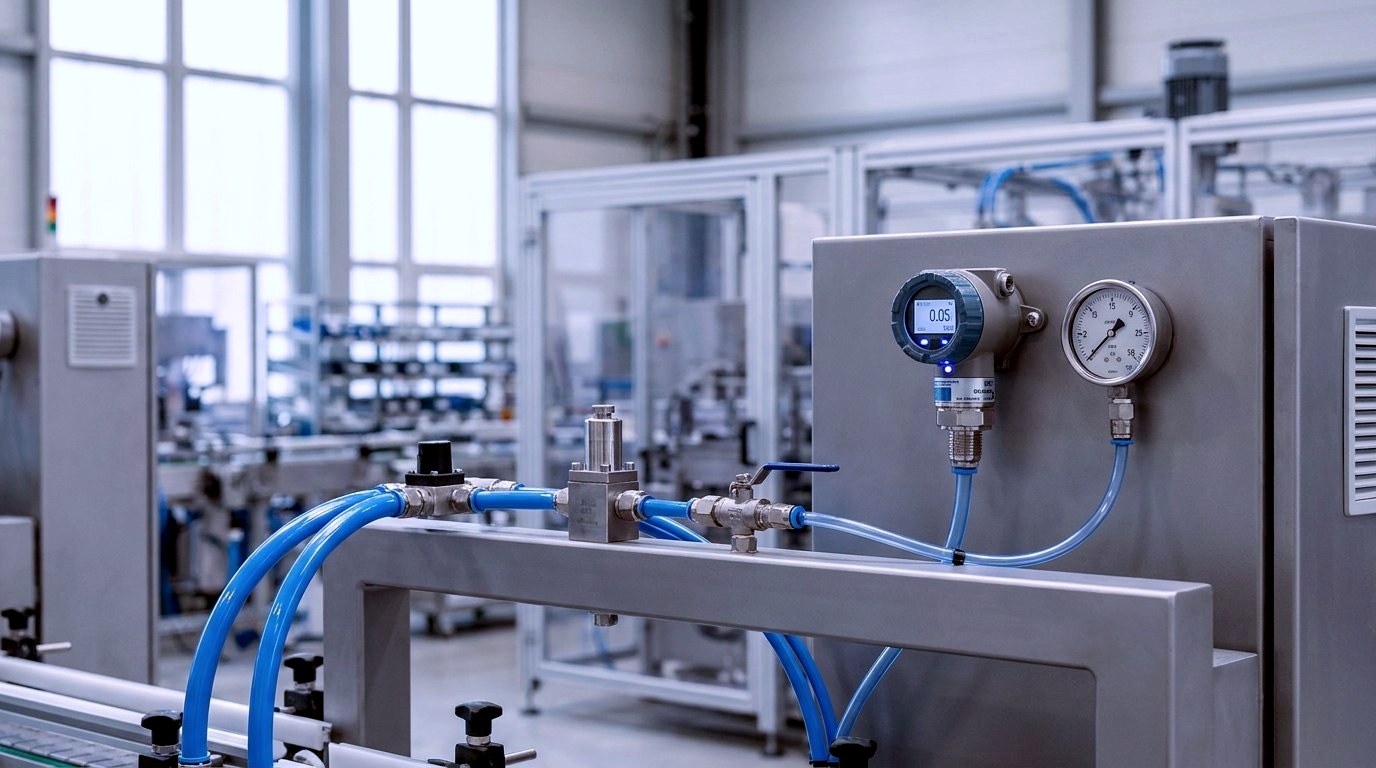

Pneumatika i sistemi komprimovanog vazduha
Merenje niskih upravljačkih i procesnih pritisaka, kao dopuna klasičnim Bourdon manometrima i digitalnim manometrima (npr. serija SCJ).

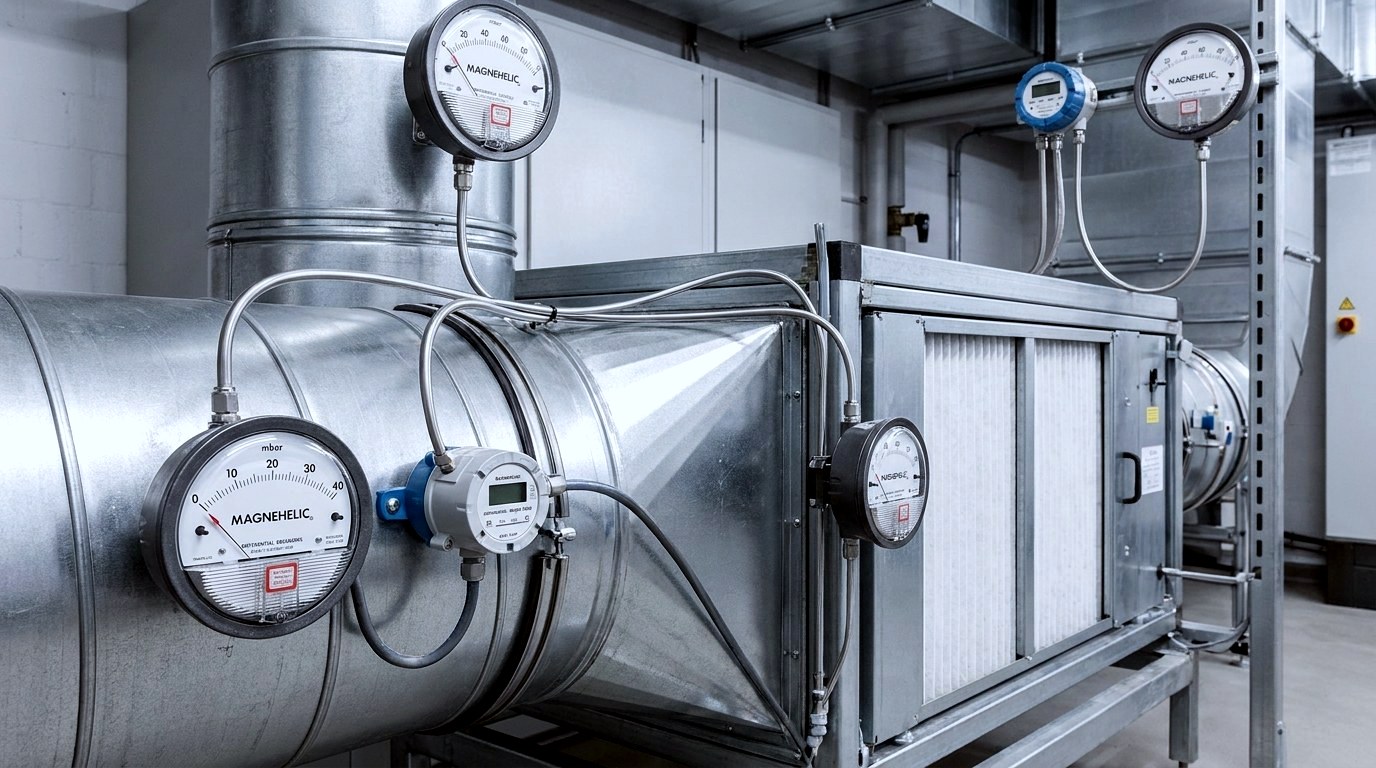

Ventilacija i klimatizacija
Nadzor predpritisaka i naknadnih pritisaka kao i pritisaka filtera i kanala u mbar opsegu u HVAC sistemima.

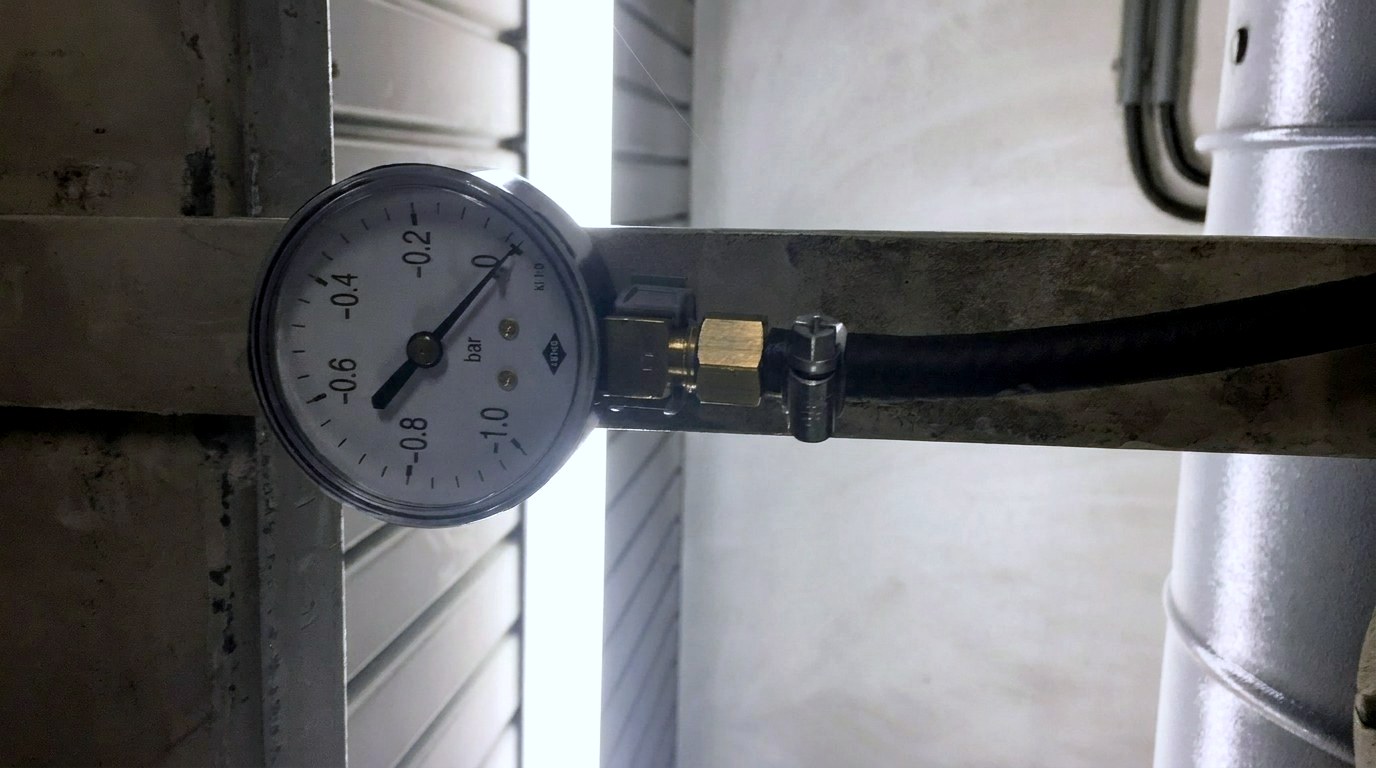

Merenje niskog pritiska gasa
Prikaz predpritisaka na regulatorima i gorionicima za gasovite, neagresivne medije.

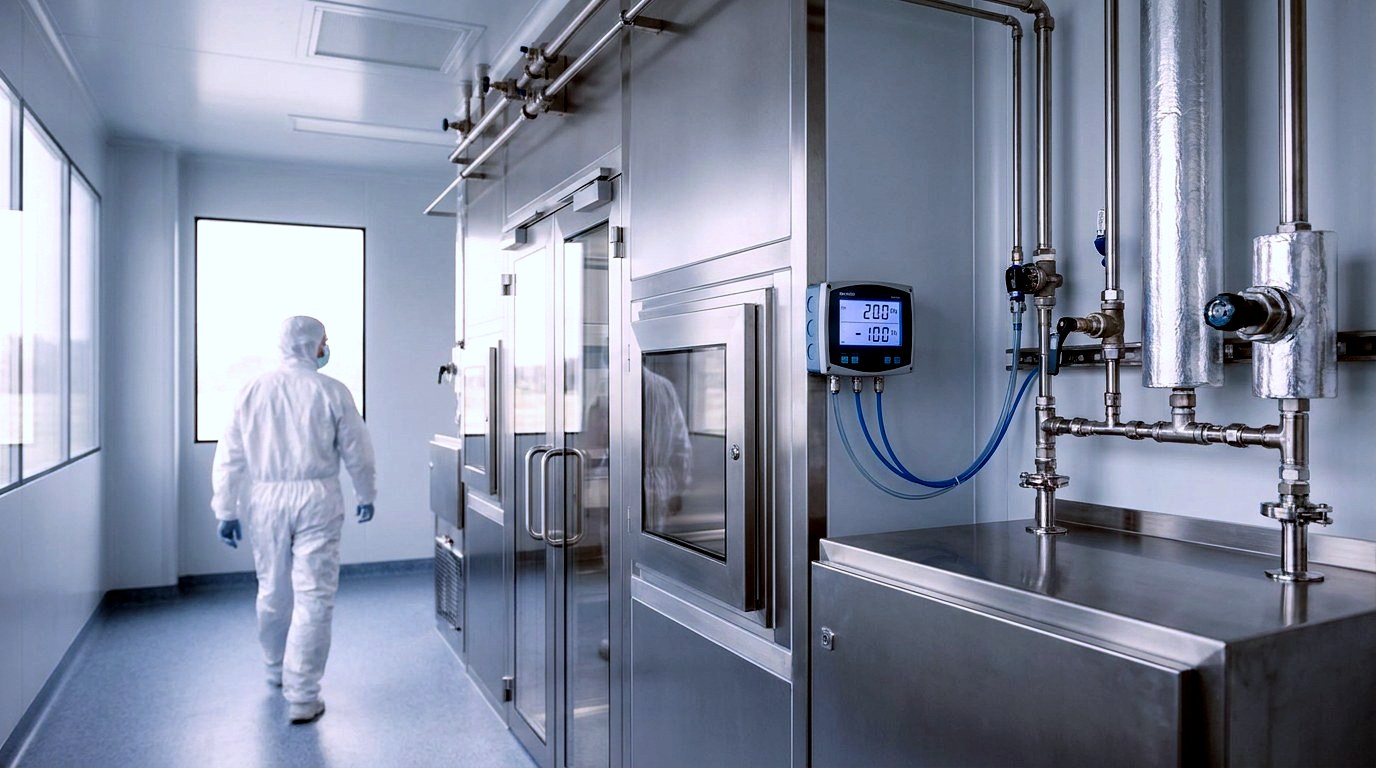

Čiste sobe i procesna tehnika
Kontrola odnosa nadpritiska i podpritiska gde je potrebno održavati definisane nivoe pritiska.

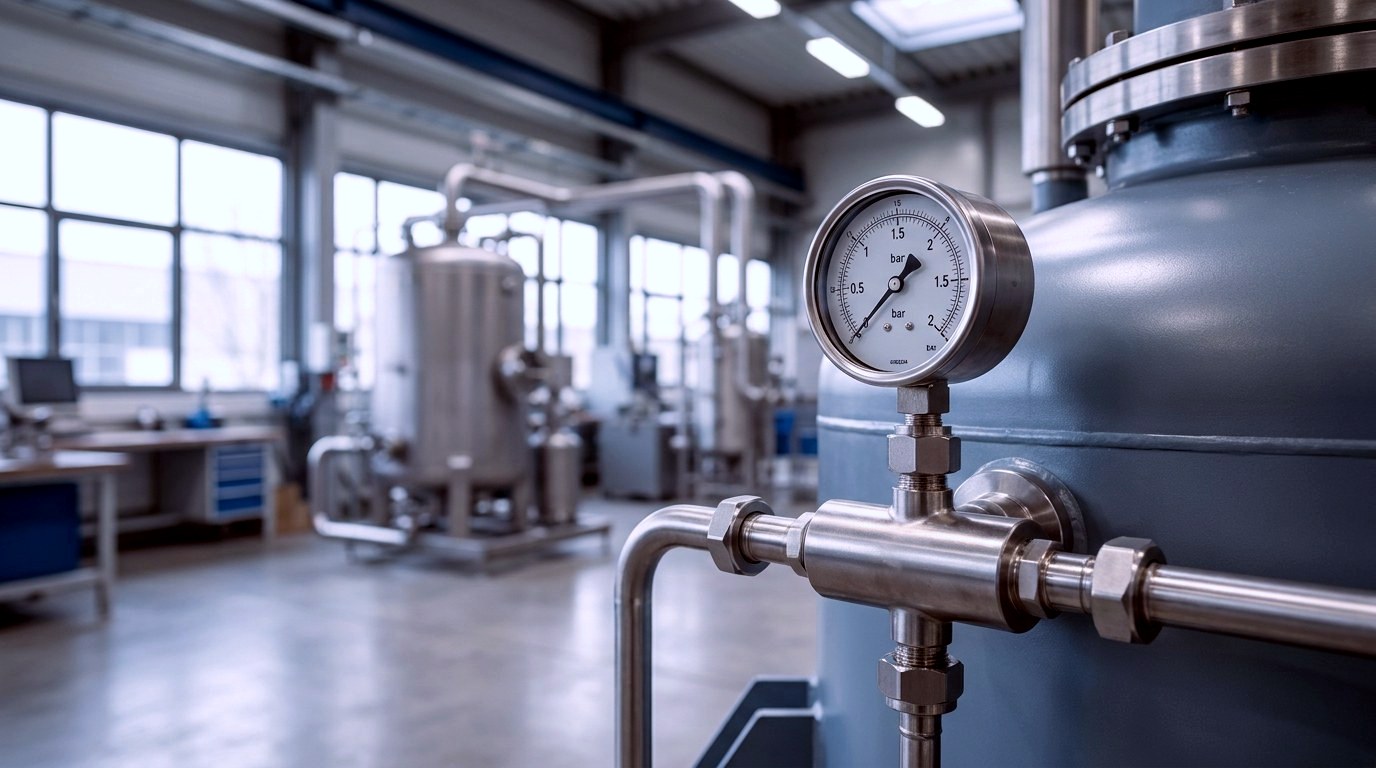

Izgradnja postrojenja i aparata
Prikaz malih radnih pritisaka na posudama, razvodnicima i ispitnim stolovima.

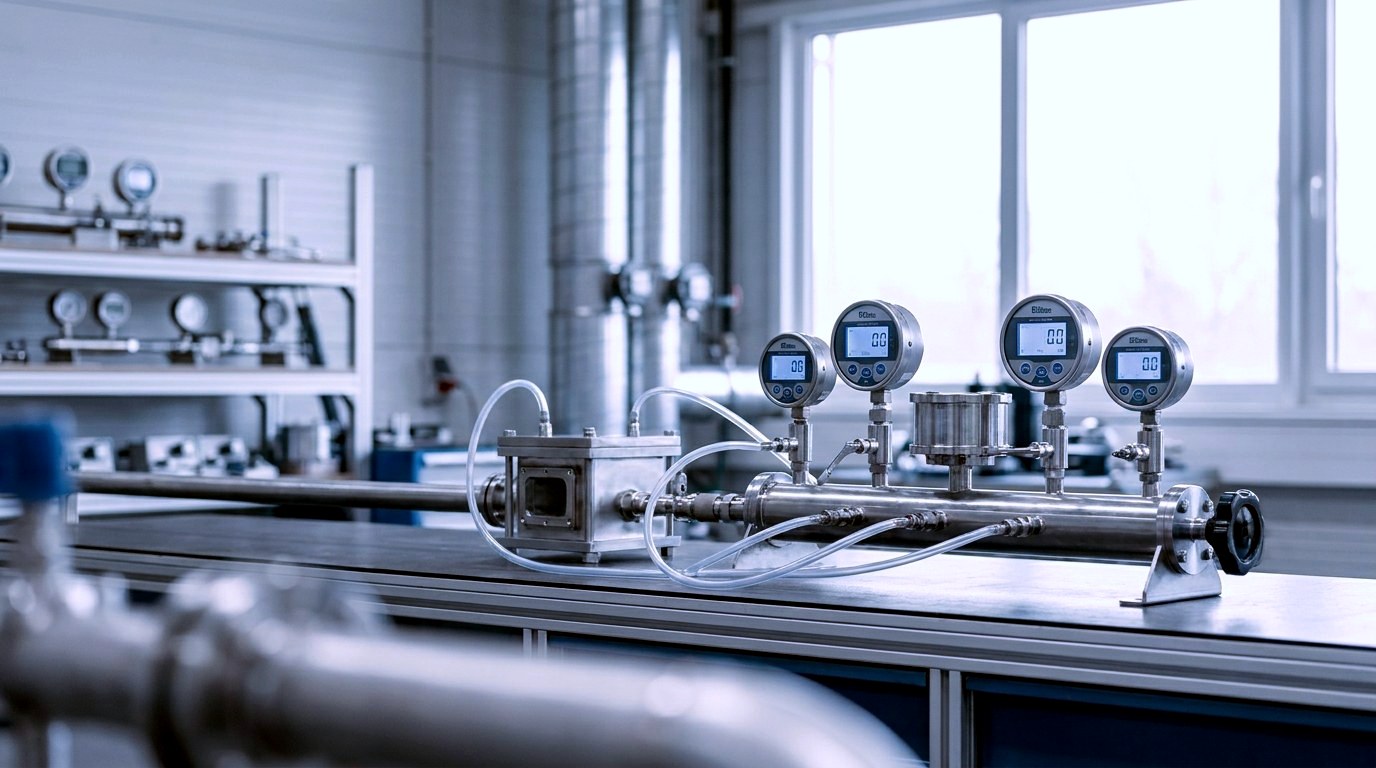

Ispitni stolovi i testna tehnika
Precizno merenje malih pritisaka na ispitnim i kalibracionim postavkama za vazduh i gasove.
Raspoloživost i servis
Izbor, raspoloživost i savetovanje
Opseg merenja, položaj priključka i izvedba određuju raspoloživost. Merodavni su podaci navedeni uz odgovarajuću varijantu proizvoda.
Raspoloživost zavisna od varijante
Konkretnu raspoloživost i rok isporuke pogledajte u shopу uz odgovarajuću varijantu proizvoda ili nas direktno upitajte.
Posebni opsezi i priključci
Na upit – obratite nam se ako vaš opseg merenja ili priključak nije u standardnoj ponudi.
Tehničko savetovanje
Naš tim pomaže pri izboru opsega merenja, klase tačnosti i pribora za vašu primenu.
Često postavljana pitanja
Često postavljana pitanja o kapsulnim manometrima
Odgovori o principu mjerenja, mjernom opsegu, medijima i odabiru kapsulnih manometara.
Šta je kapsulni manometar?
Kapsulni manometar je mehaničko mjerilo pritiska čiji je mjerni element osjetljiva kapsula. Ona se deformiše već pri vrlo malim pritiscima i na taj način omogućava čitljiv prikaz u mbar opsegu – tamo gdje su Bourdon manometri nedovoljno osjetljivi.
Za koje pritiske je pogodan kapsulni manometar?
Za male pritiske u mbar opsegu. STASTO asortiman (serije 5801–5842) pokriva opsege od podpritiska do niskog nadpritiska, na primjer −160/0 mbar kao i 0–40, 0–100 do 0–400 mbar. Konkretno dostupne opsege potražite u varijantama proizvoda.
Koje medije mogu mjeriti?
Tipično vazduh i neagresivni, neviskozni gasovi. Za agresivne ili zagađene medije pogodnije su hemijske ili membranске izvedbe. Mjerodavni su podaci o materijalima i temperaturi u odgovarajućem tehničkom listu.
Šta znači klasa 1,6?
Klasa tačnosti opisuje dozvoljeno odstupanje u odnosu na krajnju vrijednost skale. Navedeni kapsulni manometri izvedeni su u klasi 1,6 (po varijanti) – praktičan nivo za zadatke prikaza u mbar opsegu.
U čemu se razlikuje kapsulni manometar od Bourdon manometra?
Bourdon manometar je namijenjen višim pritiscima u bar opsegu, a kapsulni manometar malim pritiscima u mbar opsegu. Za veću tačnost u bar opsegu, STASTO nudi i precizne manometre (npr. serija MA043-B).
Koji nazivni prečnik i koji priključak su dostupni?
Standardna izvedba ima Ø 63 mm sa priključkom 1/4″ odozdo ili 1/4″ pozadi. Ostale izvedbe i posebni opsezi na upit.
Da li je manometar zaštićen od preopterećenja?
Odabrane izvedbe podnose 10-struko preopterećenje. Molimo proverite navod na odgovarajućoj varijanti proizvoda ili nas kontaktirajte.
Uz to ide
Srodne kategorije i pribor
Dopunske izvedbe manometara i pribor za montažu i priključivanje.
Odaberite odmah
Odgovarajući kapsulni manometar za vaš mbar opseg
Odaberite izvedbu prema mjernom opsegu, priključnoj strani i rezervi preopterećenja – ili nam prepustite da zajedno odredimo pravi uređaj za vašu primjenu. Za posebne opsege i pribor kao što su manometarske uvodnice, naš tehnički tim stoji vam na raspolaganju.
