Armatura · Klizni ventili

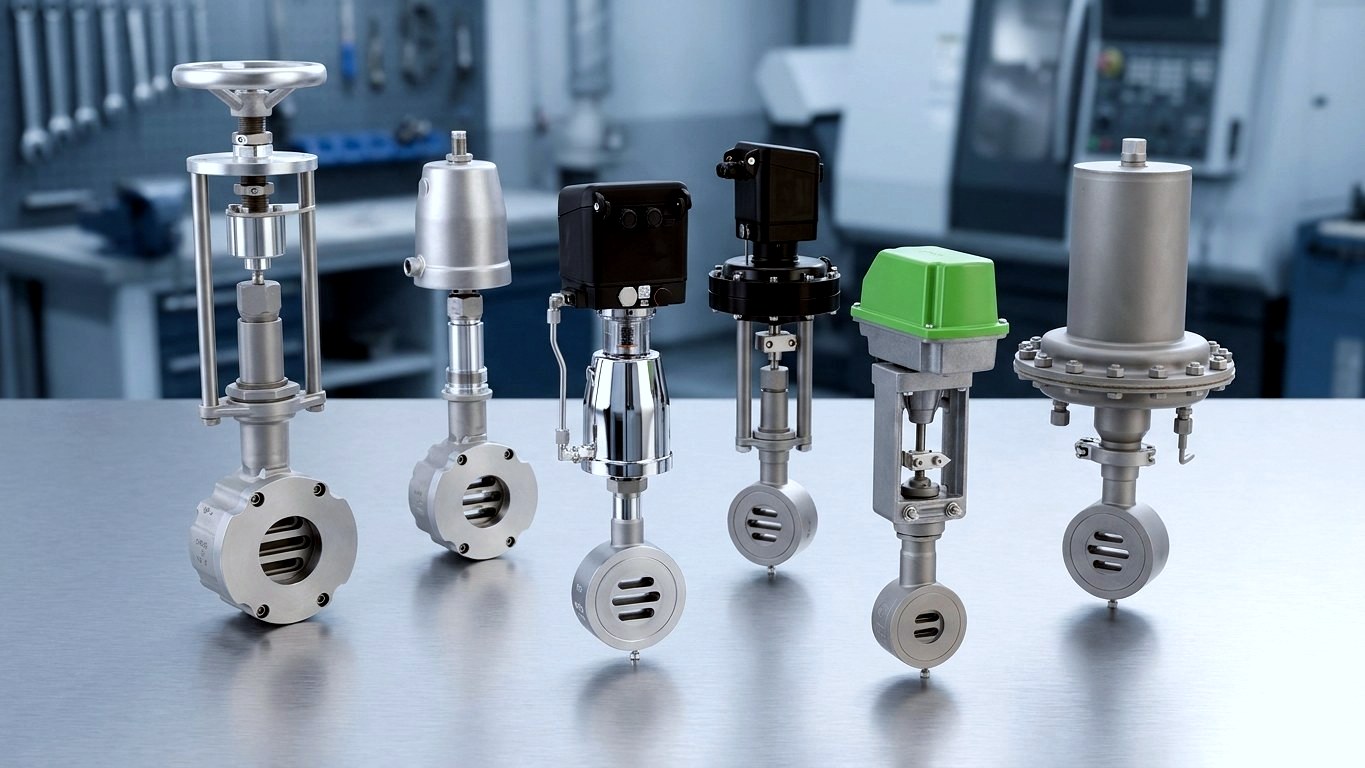

Klizni ventili sa ručnim upravljanjem – regulacioni i zaporni ventili
Kada armatura treba da reguliše ili zatvara bez upravljačkog vazduha i bez pomoćne energije, ručno upravljani klizni ventil je konstruktivno najjednostavnije rešenje. Serija SG01/SG02 iz serije GS1 radi sa dve dihtujuće pločice koje kliznu jedna preko druge umesto konusa i sedišta: kratak hod, male sile aktiviranja na ručnom točku, visoke Kvs vrednosti i vrlo mala masa u međuprirubničkoj izvedbi.
Pregled serije SG01/SG02
Zašto klizni zatvarač
Četiri razloga za ručno upravljani ventil sa kliznim zatvaračem
Serija SG01/SG02 iz linije GS1 kombinuje princip kliznog zatvarača sa dihtujućim pločama sa ručnim točkom za pogon – regulacija i zatvaranje bez pomoćne energije, u kratkoj međuprirubničkoj izvedbi.
Princip kliznog zatvarača umesto konusa i sedišta
Dve dihtujuće ploče – jedna fiksna i jedna pokretna – oslobađaju presek poprečno na tok. Fiksna ploča je standardno od nerđajućeg čelika 1.4571, sa prevlakom, dok je pokretna, zavisno od izvedbe, od karbonskog materijala, SFC ili u specijalnim izvedbama od STN2. Kratak hod znatno smanjuje potrebnu silu upravljanja.
Regulacija i zatvaranje u jednoj armaturi
SG01/SG02 je opisan kao univerzalno primenljiv zaporni i regulacioni ventil. Karakteristika je dostupna po izboru linearna ili jednakoprocentna, a pojedine izvedbe su dodatno dokumentovane sa zapornim uređajem – jedna serija za podešavanje radne tačke i za otvaranje/zatvaranje.
Visoke Kvs vrednosti pri kratkoj ugradbenoj dužini
Navedene primer vrednosti pri 100% hoda: DN20 = 6,4, DN25 = 11, DN40 = 26, DN100 = 154, DN125 = 237. Izvedbe sa ograničenim hodom (npr. 63%) daju odgovarajuće stepenovane Kvs vrednosti – odgovarajuća vrednost proizlazi iz oznake tipa.
Materijali za neutralne do visoko agresivne medijume
Materijali kućišta su C-čelik odnosno pocinkovani čelik i nerđajući čelik 1.4408. Serija je namenjena za neutralne do visoko agresivne medijume u hemiji, procesnoj tehnici i izgradnji postrojenja. Opciono je dostupan metalni sifon (mek) ukoliko je potrebno dodatno obezbediti zaptivanje vretena prema spolja.
Vodič
Pregled izbora i razgraničenja
Ručni ventil ili ručni zaporni ventil, klizni zasun ili pločasti zasun – najvažniji kriterijumi izbora i tehnički podaci serije SG01/SG02.

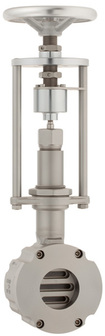

Tehnički podaci SG01/SG02 (serija GS1)
- Aktiviranje
- Ručni točak od aluminijuma, međuprirubnička izvedba sa kratkom ugradbenom dužinom.
- Nominalni prečnik i nominalni pritisak
- DN15–DN150 kao serijska ponuda, PN16/40 i, zavisno od varijante, PN10/40; specijalne izvedbe npr. ANSI600.
- Materijali
- Kućište od pocinkovanog čelika/C-čelika ili nerđajućeg čelika 1.4408; fiksna zaptivna pločica od nerđajućeg čelika 1.4571 sa premazom, pokretna pločica od ugljeničnog materijala, SFC ili STN2.
- Temperatura medijuma
- Za seriju je dokumentovan opseg od −60 do +350 °C; pocinkovane izvedbe imaju uži opseg (npr. −10 do +300 °C) – proveriti u zavisnosti od izvedbe.
- Opseg pritiska
- Dokumentovano zavisno od nominalnog prečnika i izvedbe, npr. 0–40 bar kod manjih prečnika i 0–16 bar kod DN125 – zavisi od varijante.
- Opcije
- Metalni sil, zaporni uređaj, linearna ili jednakoprocentna karakteristika, kao i druge varijante prema tehničkom listu.
Razgraničenje od drugih konstrukcija
- Zaporni zasun sa ručnim točkom
- Kod klasičnog pločastog zasuna, na primer serije GA022 sa prirubničkom izvedbom, uzlaznim vretenom i grafitnom zaptivkom, ploča izlazi iz preseka po celoj nominalnoj širini: dug hod, velika ugradbena visina, mnogo obrtaja vretena. Ovo ostaje izbor kada je potreban pun slobodan prolaz ili mogućnost čišćenja klipom (pig).
- Kuglasti ventil
- Tipičan zatvarač za funkciju otvoreno/zatvoreno sa punim protočnim otvorom i 90° obrtanjem. Za definisano delimično otvaranje ograničeno pogodan, jer karakteristika u režimu prigušivanja nepovoljno teče i zaptivka je opterećena.
- Ručni razvodni ventili u pneumatici
- Serije kao 214 i MV26 sa ručnim klizajućim aktiviranjem sa reteniranjem su 3/2 razvodni ventili za pneumatske krugove – nisu procesna armatura za cevovode.
- Rotacioni razvodni ventili
- Sopstvena linija proizvoda sa rotirajućim razvodnim elementom umesto linearno klizajućih zaptivnih pločica – drugačija konstrukcija, drugačija oblast primene.
Kontrolna lista za izbor uz Vaš upit
- Radni parametri
- Medijum, radni pritisak i radna temperatura.
- Ugradnja
- Nominalni prečnik i standard prirubnice priključnog mesta.
- Funkcija
- Regulacija, zatvaranje ili oboje.
- Regulaciono ponašanje
- Željena karakteristika – linearna ili jednako procentualna – i ciljna Kvs vrednost.
- Materijal
- Kućište od čelika pocinkovanog/C-čelika ili nerđajućeg čelika 1.4408.
- Opcije
- Metalni sug, zaporni uređaj, atest o prijemnom ispitivanju EN 10204-3.1.
Poređenje
Poređenje kliznog zasuna, nožastog zasuna i kuglastog ventila
Tri ručno pokretana oblika za cevovode – ovako se razlikuju po hodu, regulacionom ponašanju i ugradbenoj dužini.
| Klizni zasun SG01/SG02 | Nožasti zasun sa ručnim točkom | Kuglasti ventil | |
|---|---|---|---|
| Princip rada | Dve zaptivne ploče kližu jedna preko druge poprečno na tok | Ploča izlazi iz punog protočnog preseka na celoj nominalnoj širini | Kugla sa prolaznim otvorom se okreće za 90° |
| Hod / aktiviranje | Veoma kratak hod, male sile aktiviranja na ručnom točku | Dug hod, mnogo obrtaja vretena, izlazno vreteno | 90° obrtni pokret |
| Sposobnost regulacije | Karakteristika po izboru linearna ili jednakoprocentna, definisane Kvs vrednosti | Prvenstveno funkcija zatvaranja | Ograničeno pogodan za rad sa prigušivanjem |
| Ugradna dužina i težina | Međuprirubnička izvedba, kratka ugradna dužina, mala težina | Prirubnička izvedba, veća ugradna visina | Kompaktan, u zavisnosti od izvedbe |
| Tipična prednost | Ponovljive radne tačke i zatvaranje u jednoj armaturi | Pun slobodan protok, mogućnost čišćenja klipom (molch), specifični radni opsezi | Brzo otvaranje/zatvaranje sa punim presekom |
Asortiman
Klizni zasuni (gleitschieber) kod STASTO

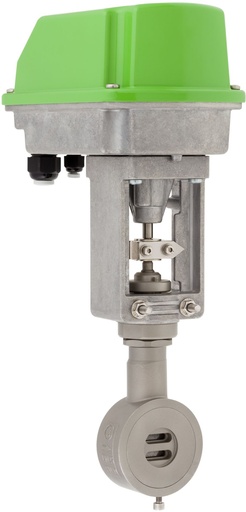

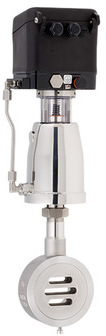

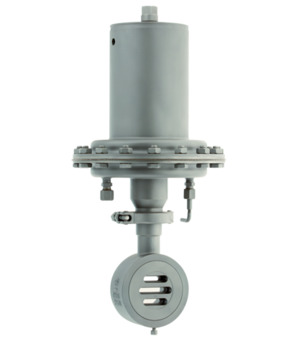

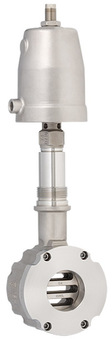

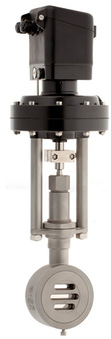

Od serije sa ručnim točkom SG01/SG02 do pneumatski, električno i sopstvenim medijem upravljanih srodnih serija iz porodice GS1.
Oblasti primene
Gde ručno upravljani klizni zasuni dolaze do izražaja
Svuda gde se reguliše ili zatvara bez pomoćne energije – i gde su ugradna dužina, težina i sila aktiviranja bitni.
Podešavanje radnih tačaka
Tamo gde se protok jednom podesi i retko menja, ručni klizni zasun sa točkom je ekonomičnije rešenje od automatizovane regulacione armature. Izbor karakteristike određuje preciznost u radnom opsegu.
Bajpas, startni i vodovi za ispiranje
Kratka ugradna dužina u međuprirubničkoj izvedbi i mala težina čine ovu seriju atraktivnom za sporedne vodove gde nema mesta za duge ugradne dužine.
Hemija i procesna tehnika
Za neutralne do visoko agresivne medijume: kućište od nerđajućeg čelika 1.4408, fiksna zaptivna ploča 1.4571 sa premazom. Za povećane zahteve u pogledu zaptivanja prema spolja, sa metalnim mehom.
Ručni rad kao rezervni nivo
U delovima postrojenja bez obezbeđenog snabdevanja upravljačkim vazduhom, ručni ventil preuzima istu funkciju kao pneumatska sestrinska serija, bez zavisnosti od snabdevanja.
Izgradnja postrojenja i retrofit
Kada se postojeća instalacija pneumatskih kliznih zasuna dopuni mestima sa ručnim upravljanjem, sistem zaptivanja serije GS1 u principu ostaje isti – što pojednostavljuje čuvanje rezervnih delova i obuku.
Sporedni vodovi u procesnim postrojenjima
Za doziranje, ispiranje i sporedne vodove u kojima radnu tačku treba ponovljivo ručno podesiti – sa definisanom karakteristikom i dokumentovanom Kvs vrednošću.
Poručivanje i dokumentacija
Tipski ključ, atesti i rezervni delovi
Za pouzdano određivanje odgovarajuće izvedbe potrebno nam je nekoliko podataka – ostalo preuzimamo mi.
Tipski ključ je obavezan podatak
Kompletan tipski ključ prema tehničkom listu kodira nazivni prečnik, materijal kućišta, par zaptivnih ploča, Kvs stepen i karakteristiku. Ako ga nemate, dovoljno je da navedete medij, radni pritisak, radnu temperaturu, nazivni prečnik i željenu funkciju – regulacija ili zatvaranje.
Atest o prijemnom ispitivanju EN 10204-3.1
Za pojedine varijante dokumentuje se atest o prijemnom ispitivanju prema EN 10204-3.1 (materijal, pritisak, funkcija, zaptivenost) i može se poručiti kao posebna stavka. Molimo da pri upitu navedete da li je atest potreban.
Dostupnost zavisi od varijante
Serija se vodi u velikom broju tačno definisanih varijanti. Koja je izvedba dostupna u kratkom roku zavisi od nazivnog prečnika, materijala i para zaptivnih ploča – konkretne rokove navodimo na upit.
Rezervni delovi i naknadna ugradnja
Za armature sa ručnim točkom iz STASTO asortimana, potrošni i rezervni delovi poput vretena i navrtki vretena delimično se vode kao zasebne stavke – molimo da ih zatražite uz navođenje serije i nazivnog prečnika.
Tok procesa
U tri koraka do odgovarajuće izvedbe
Bilo sa ili bez oznake tipa – mi pronalazimo odgovarajuću varijantu i navodimo dostupnost i dokumentaciju.
Prikupljanje radnih podataka
Medijum, radni pritisak, radna temperatura, nazivni prečnik i željena funkcija – regulacija, zatvaranje ili oboje. Ako postoji tipski ključ, dovoljan je i sam po sebi.
Dimenzionisanje varijante
Određujemo karakteristiku, Kvs stepen, materijal kućišta i par zaptivnih pločica, i razjašnjavamo opcije poput metalnog sinfon meha ili zaporne naprave.
Ponuda sa dokumentacijom
Dobijate raspored sa dostupnošću po varijantama; atest o prijemnom ispitivanju prema EN 10204-3.1 se za pojedine varijante može naknadno naručiti.
Česta pitanja
Često postavljana pitanja o kliznim ručnim ventilima
Odgovori o konstrukciji, nominalnim prečnicima, temperaturama i razgraničenju od drugih armatura.
Šta je klizni ručni ventil?
Klizni ručni ventil je armatura sa ručnim točkom kod koje dve zaptivne ploče klize jedna preko druge poprečno na pravac protoka, oslobađajući ili zatvarajući protočni presek. Kod STASTO-a to je serija SG01/SG02 iz proizvodne linije GS1 u međuprirubničkoj izvedbi.
Koji nominalni prečnici i nominalni pritisci su dostupni?
Serija je dokumentovana u opsegu DN15 do DN150 i PN16/40. Pojedine izvedbe se izrađuju sa PN10/40, većim nominalnim prečnicima ili posebnim klasama pritiska kao ANSI600 – koja kombinacija je isporučiva, provera se za konkretnu varijantu.
Za koje temperature je serija pogodna?
Za seriju je dokumentovan opseg od −60 do +350 °C, pocinkovane izvedbe imaju niži opseg (npr. −10 do +300 °C). Obavezujuća vrednost se određuje na osnovu konkretne varijante odnosno tehničkog lista.
Da li mogu regulisati kliznim ručnim ventilom ili samo zatvarati protok?
Oboje. Serija SG01/SG02 je opisana kao univerzalno primenljiv zaporni i regulacioni ventil, karakteristika je dostupna po izboru kao linearna ili logaritamska (jednako-procentna).
Od čega su izrađene zaptivne ploče?
Fiksna zaptivna ploča je tipično od nerđajućeg čelika 1.4571, sa prevlakom. Pokretna ploča je, u zavisnosti od izvedbe, od karbonskog materijala, SFC ili u posebnim izvedbama od STN2.
Po čemu se klizni ventil razlikuje od zapornog ventila sa ručnim točkom?
Klizni ventil zahteva samo veoma kratak hod poprečno na protok, dok zatvarač-šiber izvlači ploču iz preseka na celoj nominalnoj širini. Iz toga proizilaze kod kliznog ventila manje sile pri aktiviranju, kratka konstruktivna dužina i mala masa; zatvarač-šiber ostaje izbor kada je potreban potpun slobodan protok ili mogućnost čišćenja klipom (pig-avanje).
Da li su ručni razvodni ventili iz pneumatike isto što i ovo?
Ne. Serije poput 214 i MV26 sa fiksirajućim ručnim rukovanjem su 3/2 pneumatski razvodni ventili za pneumatska kola i nisu procesna armatura za cevovode.
Koje podatke STASTO traži za ponudu?
U idealnom slučaju kompletnu tipsku oznaku iz tehničkog lista. Bez tipske oznake dovoljni su medijum, radni pritisak, radna temperatura, nominalni prečnik i željena funkcija – dodelu preuzimamo mi.
Uz ovo se dobro slaže
Srodne armature i ventili
Funkcionalno srodne konstrukcije za zatvaranje, ručno upravljanje i pneumatske upravljačke krugove.
Sledeći korak
Pronađite odgovarajuću varijantu serije SG01/SG02
Recite nam medijum, pritisak, temperaturu, nominalni prečnik i funkciju – dodelićemo karakteristiku, Kvs stepen i materijale i navešćemo dostupnost i dokumentaciju.
