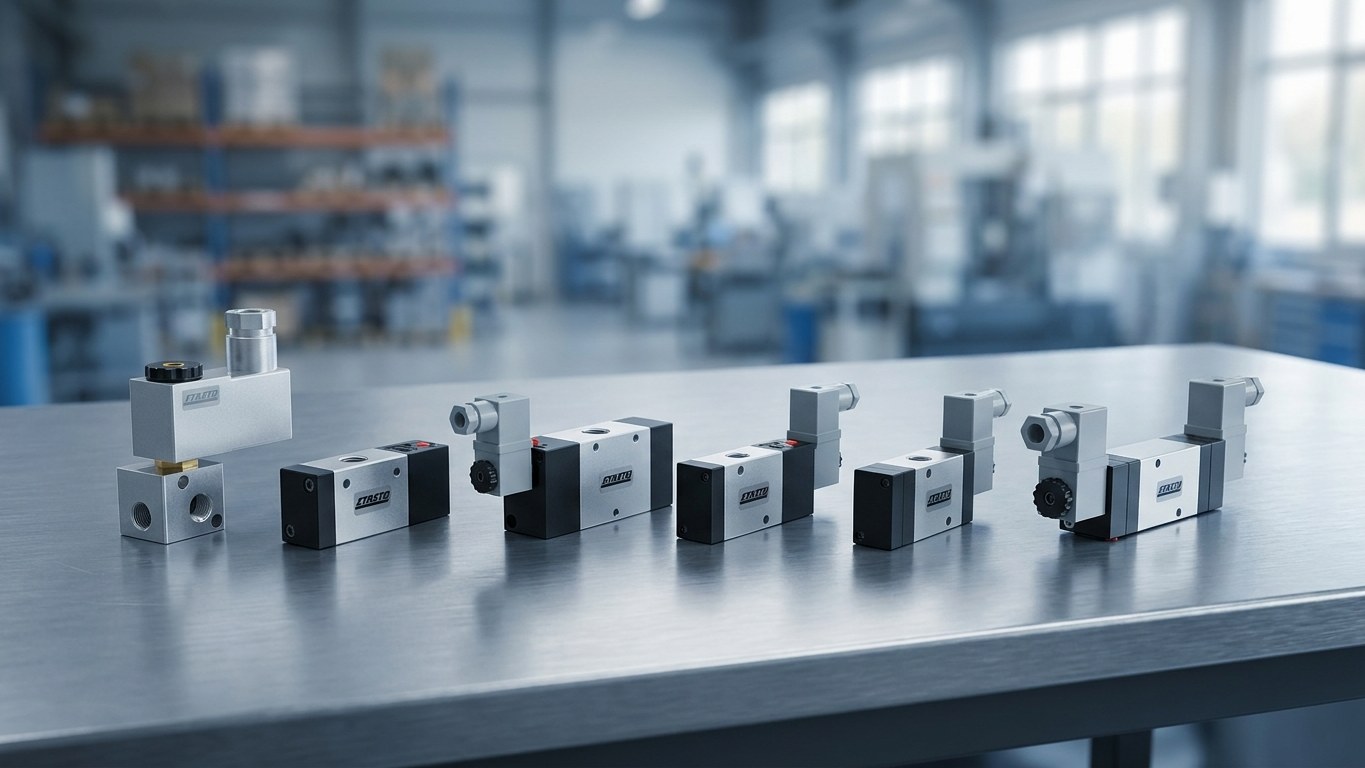

Razvodnici za pneumatiku – vrste, izvedbe i vodič za izbor
Razvodni ventili upravljaju smerom protoka komprimovanog vazduha i time kretanjem vaših cilindara, pogona i hvataljki. U STASTO asortimanu naći ćete kompletan spektar funkcija preklapanja – 3/2, 5/2 i 5/3 – u električnom (magnetni ventil) i pneumatskom upravljanju, s povratnom oprugom ili bistabilno, u standardizovanim ISO i NAMUR izvedbama.
3/2 · 5/2 · 5/3 – ISO & NAMUR
Zašto STASTO
Odgovarajući klizni zasun – brzo izabran, brzo isporučen
Standardizovani ISO i NAMUR oblici mogu se direktno spajati u ventilska ostrva ili montirati na obrtne pogone. Uobičajene serije isporučujemo u zavisnosti od varijante iz skladišta – evropske proizvodnje i uz tehničko savetovanje za dimenzionisanje.
Kompletan opseg funkcija skretanja
3/2, 5/2 i 5/3, dopunjeni mehanički/ručno aktiviranim varijantama i posebnim funkcijama – sa povratom oprugom ili bistabilno/impulsno upravljani.
Oba načina upravljanja
Električno kao elektromagnetni ventil (standardno 24 V DC / 230 V AC) i pneumatski/upravljano vazduhom, uključujući vakuumske primene.
Standardizovano i kombinabilno
ISO i NAMUR priključne šeme, širine konektora 16 mm (Serie K) i 22 mm (Serie E+V), direktno ulančivi u ventilska ostrva.
Evropska proizvodnja
Kratki rokovi isporuke u zavisnosti od serije, dostava širom EU i tehnički savet od strane STASTO.
Pomoć pri odabiru
Pravi razvodni ventil u 3 koraka
Funkcija preklapanja, upravljanje i konstrukcija određuju odgovarajući ventil za cilindar, protok i kontrolu.
Korak 1 – Odabir funkcije preklapanja
- 3/2
- Jedan priključak potrošača, uključuje/isključuje – za jednostruko delujuće cilindre, vakuum i primene duvanja.
- 5/2
- Dvostruko delujući cilindar sa dva stabilna položaja preklapanja.
- 5/3
- Dodatni srednji položaj (zatvoren / provetan / otvoren) za funkcije pozicioniranja i bezbednosti.
- Srodne funkcije
- 2/2, 4/2 i 4/3 kao posebni slučajevi – na upit.
Korak 2 – Odabir upravljanja
- Električno (magnetni ventil)
- Sa ili bez ručnog pomoćnog upravljanja.
- Pneumatsko / upravljanje vazduhom
- Za upravljačke lance bez električnog signala.
- Mehaničko / ručno
- Na primer, bregasti ventili.
- Povrat
- Povrat oprugom (monostabilno) zadržava osnovni položaj; impulsno upravljanje (bistabilno) zadržava poslednji položaj i bez signala.
Korak 3 – Izbor oblika i norme
- ISO razvodni ventili
- Za standardizovane bazne ploče i ventilska ostrva.
- NAMUR montažni ventili
- Za direktnu ugradnju na pneumatske obrtne pogone.
- Direktno upravljanje vs. prethodno upravljanje
- U zavisnosti od protoka i komutacione snage.
- Širina konektora 16/22 mm
- Serija K (16 mm) i serija E+V (22 mm) za spajanje u ventilska ostrva.
Poređenje funkcija razvođenja
3/2 vs. 5/2 vs. 5/3 – koja funkcija za koji zadatak
Prvi broj označava priključke, drugi položaje. Izbor zavisi od tipa cilindra i potrebnog srednjeg položaja.
| 3/2 | 5/2 | 5/3 | |
|---|---|---|---|
| Priključci / položaji | 3 priključka, 2 položaja | 5 priključaka, 2 položaja | 5 priključaka, 3 položaja |
| Tipični potrošač | Jednodelujući cilindar, vakuum, vazduh za duvanje | Dvodelujući cilindar | Dvodelujući cilindar sa srednjim položajem |
| Srednji položaj | ne | ne | zaključan / provetren / oduvaen |
| Glavna primena | Upravljanje uključeno/isključeno, vakuumski hvatači | Dva stabilna krajnja položaja | Funkcije pozicioniranja i sigurnosti |
Asortiman
Kategorije razvodnih ventila
Od direktno upravljanog kompaktnog ventila, preko ulančanih serija K i E+V, do standardizovanih ISO i NAMUR izvedbi.
Primene
Razvodni ventili u primeni
Od upravljanja cilindrima, preko automatizacije armatura do vakuumskog rukovanja.
Upravljanje cilindrima

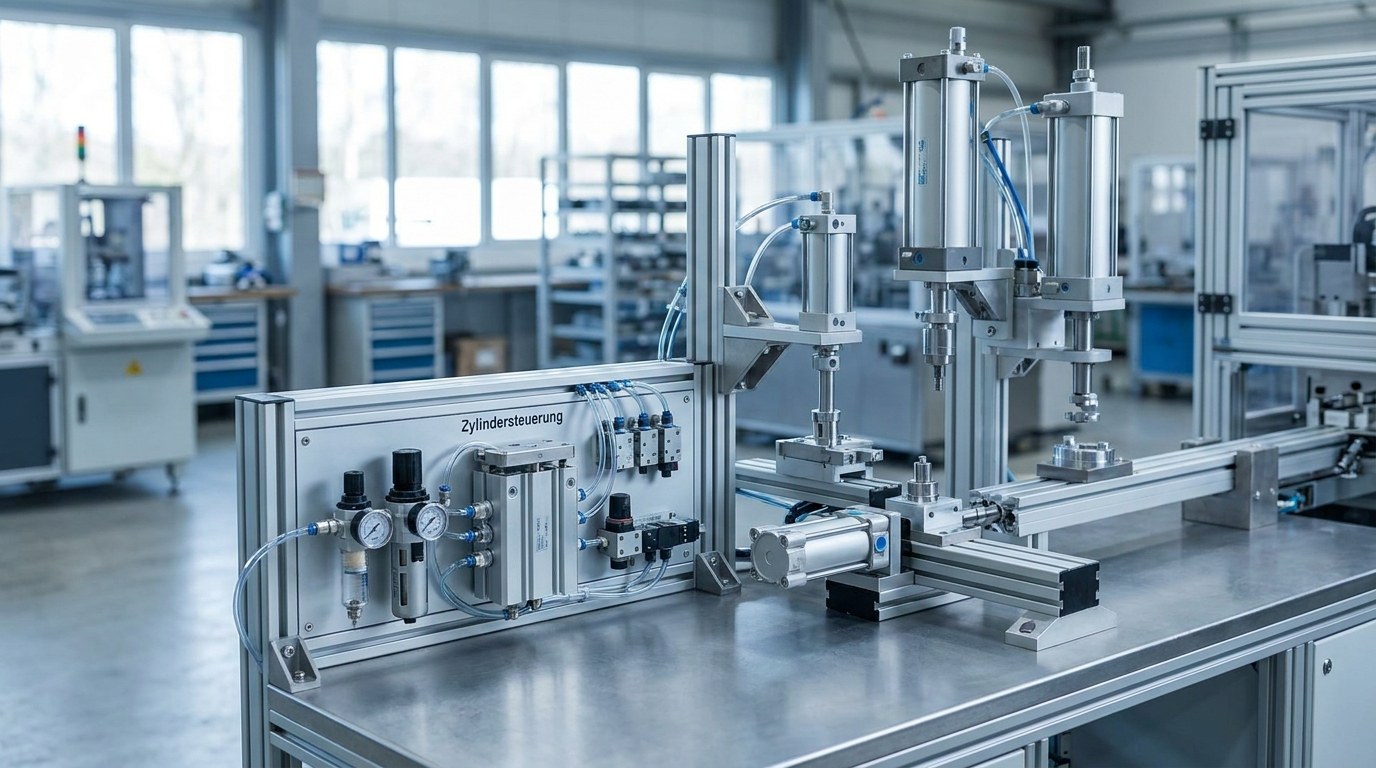

Upravljanje jednostruko i dvostruko delujućim cilindrima u montažnoj i manipulacionoj tehnici.

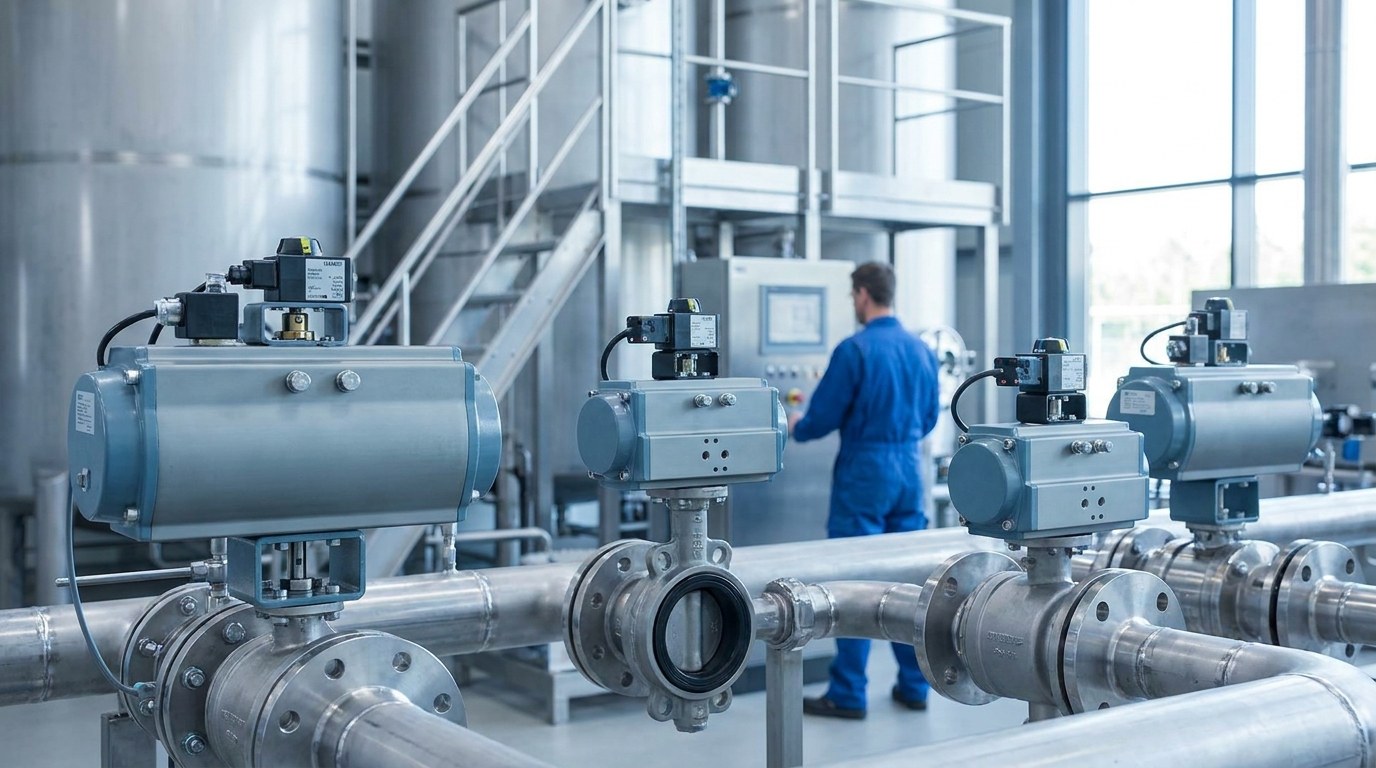

Automatizacija armatura
NAMUR ventili na pneumatskim obrtnim pogonima – veza sa zasunima i loptastim slavinama.
Vakuumsko rukovanje

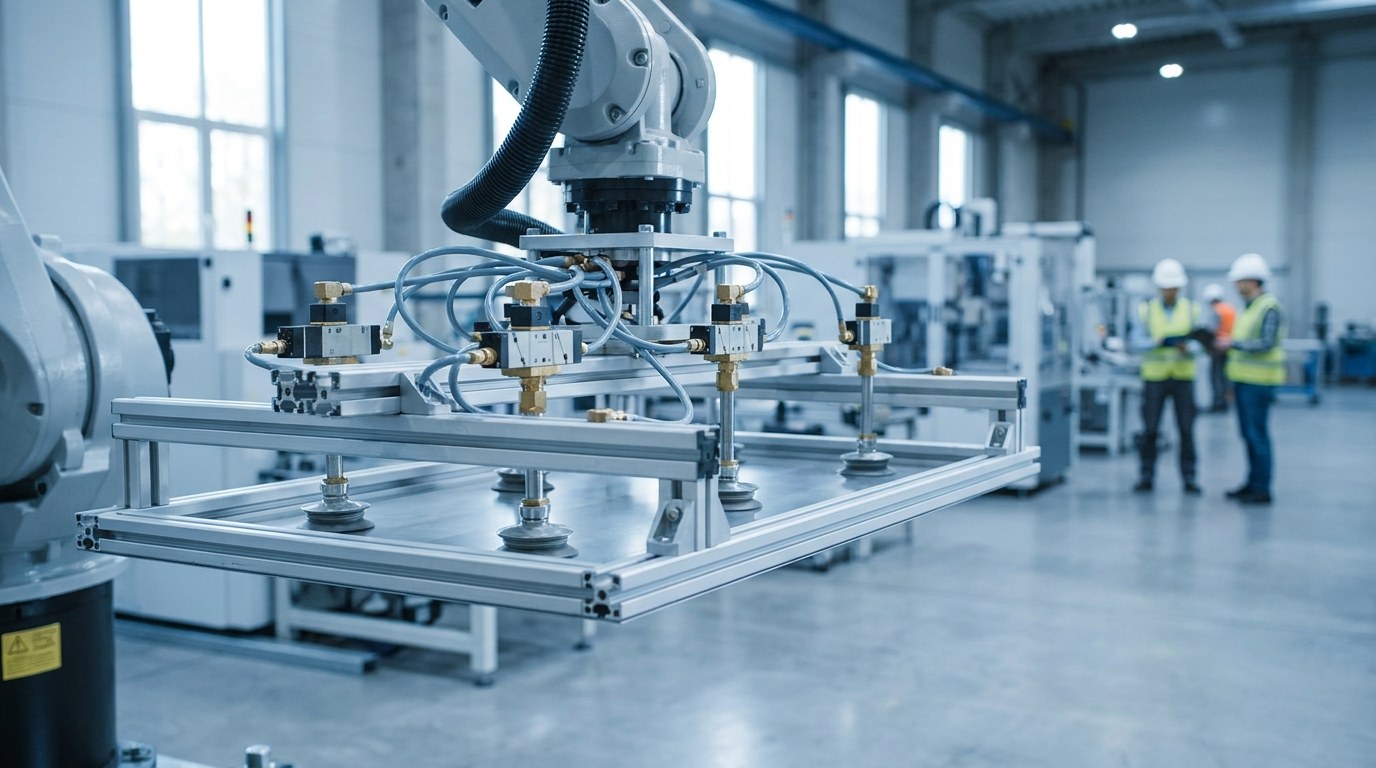

Vakuumski hvatači sa 3/2 vazdušno/vakuumskim ventilima za rukovanje materijalom.
Funkcije držanja i sigurnosti

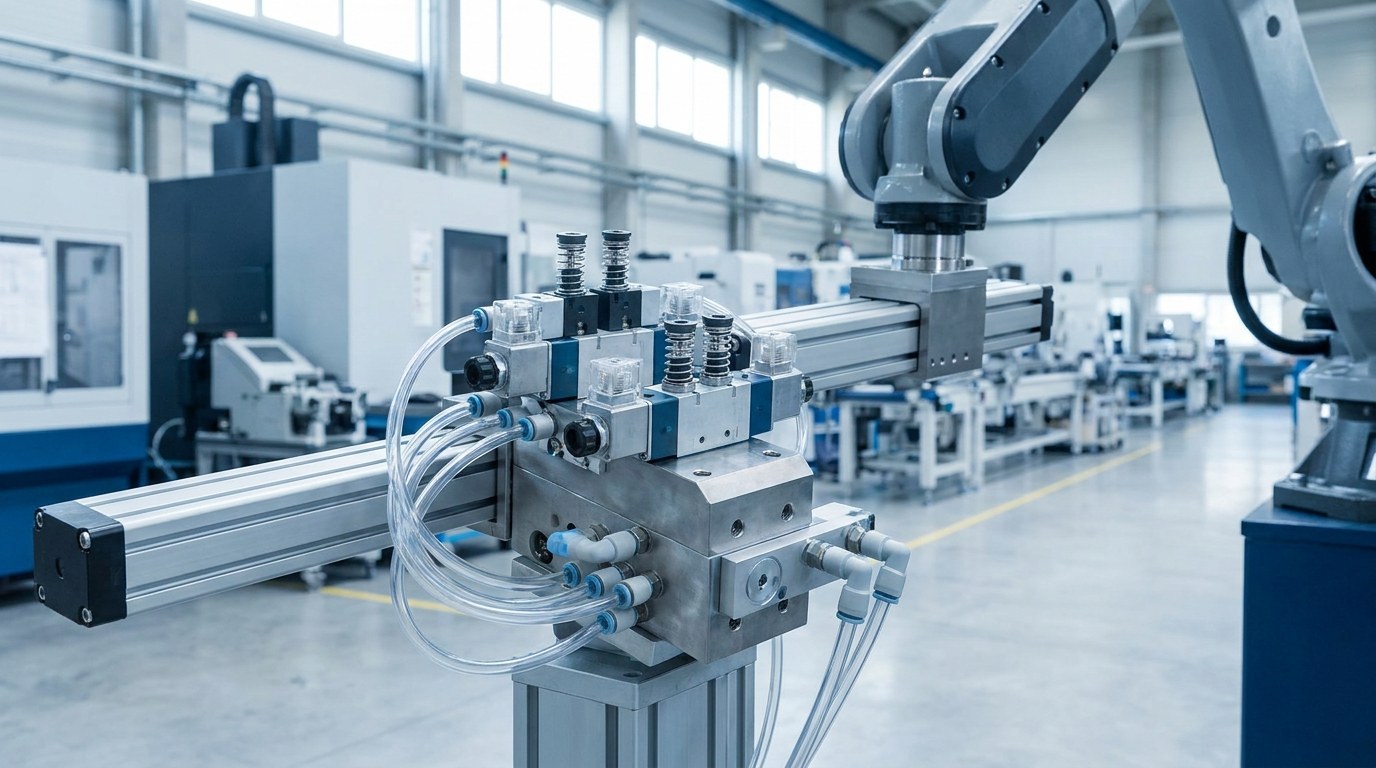

Definisana srednja pozicija pomoću 5/3 ventila za pozicioniranje i sigurnosne zadatke.
Pakovanje i tehnika punjenja

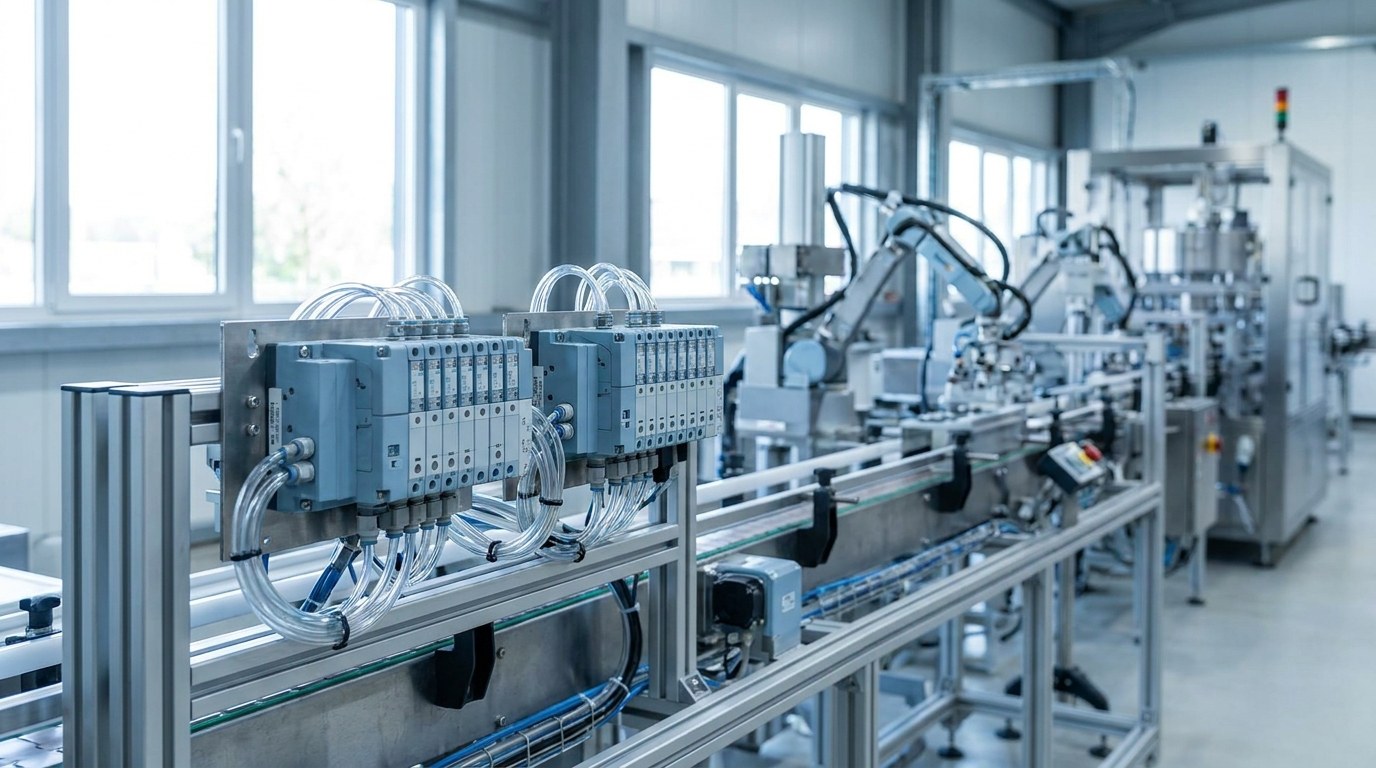

Brzi ciklusi prebacivanja sa međusobno povezanim ventilskim ostrvima serije K i E+V.
Upravljanje procesnim ventilima

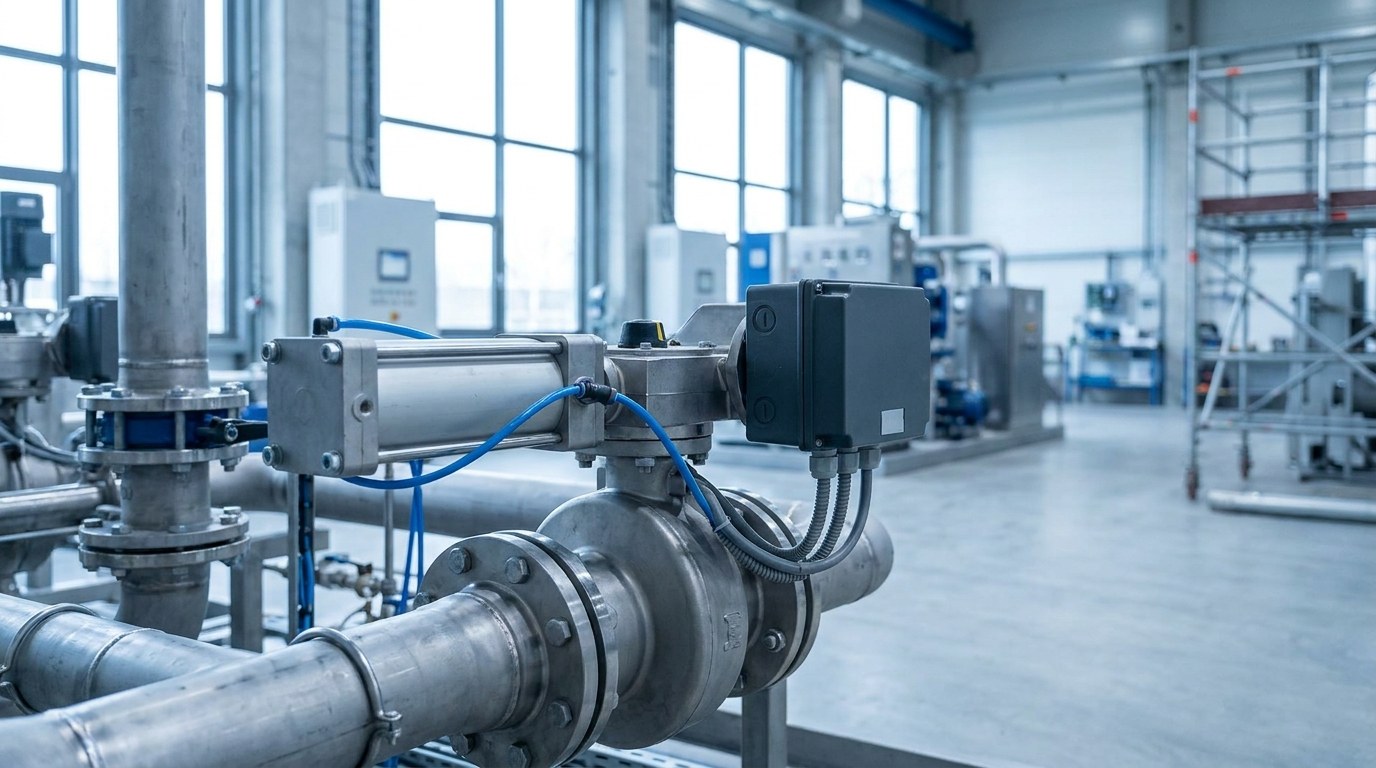

Pneumatsko i električno upravljanje procesnim armaturama u zahtevnim okruženjima.
Logistika i Made in Europe
Dostupnost, isporuka i sigurnost snabdevanja
Jedan kontakt za odabir, pribor i rezervne delove – s predvidivim rokovima i isporukom širom EU.
Dostupnost iz skladišta
Uobičajene serije – između ostalog Serija K3.W kao i ISO serije PS110/PS111/PS112 – dostupne su u zavisnosti od varijante iz skladišta, za predvidive rokove i manje zastoja.
Isporuka širom EU
Pouzdani rokovi isporuke i stalni kontakt za odabir, pribor i rezervne delove.
Evropska proizvodnja i kvalitet
Proizvodnja i osiguranje kvaliteta u Evropi – argument za sigurnost snabdevanja i usklađenost.
Često postavljana pitanja
FAQ o kliznim zasunima
Odgovori o funkciji sklopke, aktuaciji, normama i isporuci.
Šta znači 3/2, 5/2 i 5/3 kod kliznih zasuna?
Prvi broj označava priključke, drugi položaje sklopke. 5/2 znači 5 priključaka i 2 položaja sklopke. Na prvi pogled može se videti za koji tip cilindra i koju funkciju je ventil pogodan.
Kada 5/2 umesto 5/3?
5/2 birate za dva stabilna krajnja položaja, 5/3 kada je potreban definisan srednji položaj. Srednji položaj može biti blokiran, prozračen ili odušen – važno za funkcije pozicioniranja i bezbednosti.
Klizni zasun električno ili pneumatski aktiviran – šta da izaberem?
Izbor zavisi od dostupnog upravljačkog signala, koncepta napajanja energijom i uslova primene. Ako nema električnog signala ili je elektrika na licu mesta kritična, pneumatska aktuacija je smislena; inače radi električni magnetni ventil.
Šta je povratak oprugom?
Povratak oprugom vraća ventil bez signala u definisani osnovni položaj (monostabilan). Za razliku od toga, bistabilan, impulsno upravljan ventil zadržava poslednji sklopljeni položaj čak i bez prisutnog signala.
Šta je NAMUR ventil?
NAMUR ventil je klizni zasun sa standardizovanom slikom priključaka za direktnu montažu na pneumatske obrtne pogone. Time se eliminiše dodatno cevanje pri automatizaciji armatura.
Da li je magnetni ventil isto što i razvodnik?
Magnetni ventil je električno upravljani razvodnik – isti tip komponente, nazvan po načinu upravljanja. Ko traži 3/2- ili 5/2-magnetni ventil, naći će ga u asortimanu razvodnika.
Koliko brzo isporučuje STASTO?
Uobičajene serije su u zavisnosti od varijante dostupne sa skladišta i šalju se širom EU. Proizvodnja se vrši u Evropi – za tačne rokove isporuke slobodno upitajte za konkretnu seriju.
