Armature / Specijalne armature

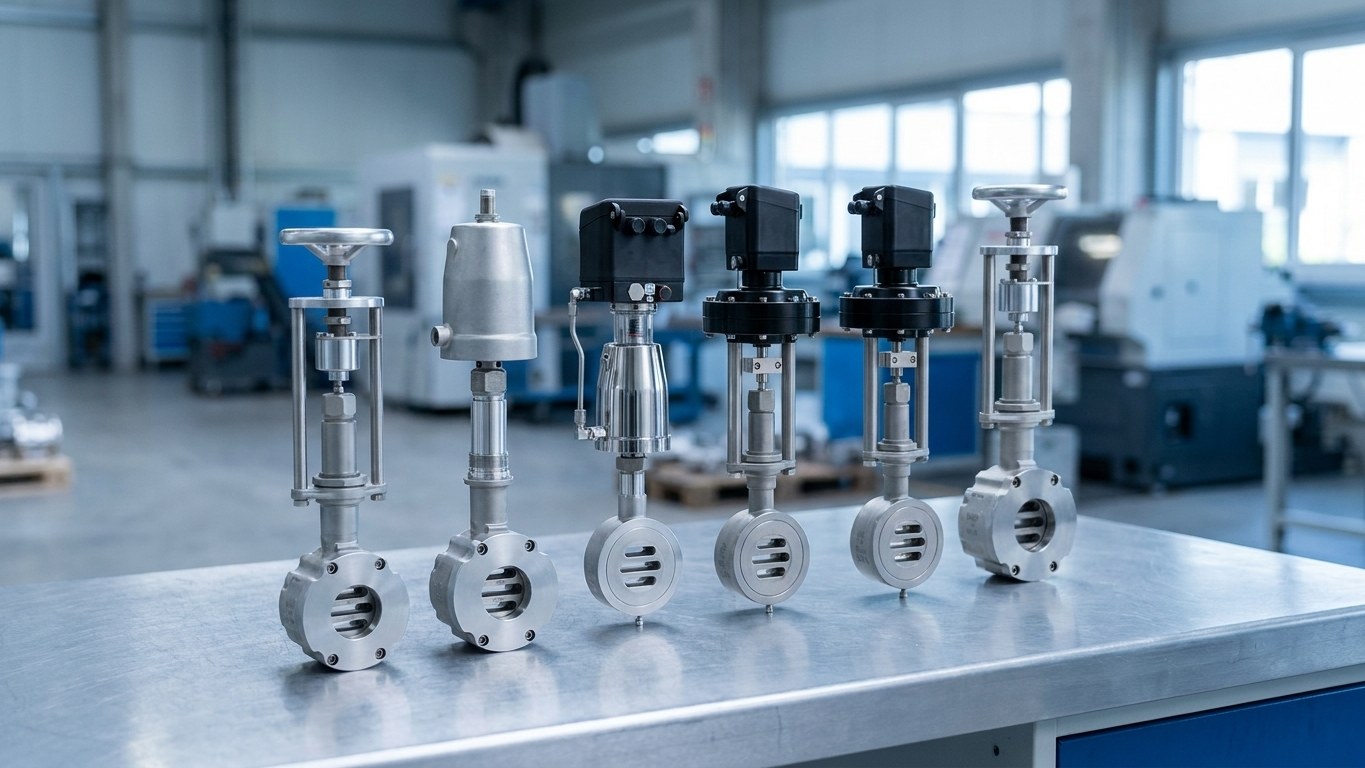

Klizni zasuni – regulacioni, upravljački i zaporni ventili za zahtevne primene
Klizni zasuni STASTO pouzdano regulišu, upravljaju i zatvaraju neutralne do visoko agresivne medije tamo gde klasični sedišni ventili dostižu svoje granice – od −60 °C do +350 °C, pri visokim diferencijalnim pritiscima i u kompaktnoj međupriručnoj izvedbi. Bilo da se radi o visokotemperaturnom procesu, niskotemperaturnoj primeni, industriji guma ili hemiji: nudimo kompletne serije SG01 do SG17 – kao ručni ventil, zaporni ventil, pneumatski ili električni regulacioni ventil, kao i kao regulator pritiska.
Serija GS1 u međupriručničkoj izvedbi
Zašto STASTO
Zašto klizni zasun ventili od STASTO
Robusna armaturna tehnika, širok izbor pogona i savetovanje od strane aplikacionih inženjera – za precizno regulisanje i sigurno zatvaranje u zahtevnim procesima.
Made in Europe
Robusna armaturna tehnika iz evropske proizvodnje – za kratke nabavne puteve i pouzdani kvalitet.
Visoke i niske temperature
Temperature medija od −60 °C do +350 °C u jednoj konstrukciji (električna serija SG08 do +230 °C).
Provereni princip kliznog zasuna
Veoma mali hod za kratka vremena preklapanja, visoki kapacitet preklapanja i visoke kvs vrednosti uz malu težinu.
Širok izbor pogona
Ručni točak, pneumatski klipni ili membranski pogon, električni motorni pogon – plus regulator pritiska upravljan sopstvenim medijem.
Princip rada
Kako radi klizni zasun
Kod kliznog zasuna dve zaptivne ploče – jedna fiksna i jedna pokretna – klize jedna po drugoj u ravni. Preklапanjem njihovih otvora za prolaz medija poprečni presek se oslobađa ili zatvara. Hod je veoma mali, jer se samo pokretna ploča pomera poprečno na smer strujanja, umesto da se konusni zatvarač vodi prema sedištu.
Prednosti u odnosu na sedišne ventile
- Male sile upravljanja
- Kompaktni aktuatori su dovoljni, čak i pri visokim diferencijalnim pritiscima.
- Brza vremena komutacije
- Kratka vremena odziva i komutacije zahvaljujući malom hodu.
- Visoke kvs vrednosti
- Visoke vrednosti protoka uz kompaktnu međupriručničku izvedbu i malu težinu.
- Odabir karakteristike
- Linearna ili jednakoprocentna karakteristika – za precizno regulisanje ili definisano zatvaranje.
Konstrukcija i materijali
- Međupriručnička izvedba
- Kompaktna i lagana – štedi prostor i olakšava ugradnju i održavanje.
- Materijali
- Ugljenični čelik ili nerđajući čelik 1.4408 / 1.4581 za neutralne do visoko agresivne medije.
- Stepen pritiska
- Standardni PN16/40 (serija GS1), viši stepeni do PN100 / ANSI600 preko serije GS3.
- Opcije
- Metalni harmonika zaptivač, povratna informacija o položaju, granični signalni davač, integrisani i/p pozicioner.
Vrste pogona
Poređenje varijanti pogona
Od ručnog točka, preko pneumatskih klipnih i membranskih pogona, do električnog motornog pogona – odgovarajući tip pogona zavisi od funkcije, pomoćne energije i temperaturnog opsega.
| Ručni točak | Pneumatski klip | Pneumatska membrana | Električni motor | |
|---|---|---|---|---|
| Serije | SG01/SG02 | SG05/SG06 | SG07/SG09 | SG08 |
| Funkcija | Zatvaranje i regulacija (ručno) | Pozicioniranje/regulacija | Pozicioniranje/regulacija | Pozicioniranje/regulacija |
| Pomoćna energija | Nema | Komprimovani vazduh | Komprimovani vazduh | Struja (nije potrebna mreža komprimovanog vazduha) |
| Temperaturni opseg | −60…+350 °C | −60…+350 °C | −60…+350 °C | −60…+230 °C |
| Nominalni prečnik | DN15…DN150 | DN15…DN150 | DN15…DN250 (GS3) | DN15…DN125 |
| Tipično za | Ručno bez pomoćne energije | Brza vremena odziva | Visoke diferencijalne pritiske | Postrojenja bez komprimovanog vazduha |
Konstrukcije i serije
Klizni zasuni – pregled
Sve serije linije GS1 u međuprirubnočnom izvođenju, u ugljeničnom čeliku ili nerđajućem čeliku (1.4408 / 1.4581), standardni nazivni pritisak PN16/40. Za narudžbu rado ćemo zajedno s vama sastaviti šifru tipa.
Oblasti primene
Gde klizni zasuni ubeđuju
Od proizvodnje guma preko visokotemperaturnih procesa do hemije – klizni zasuni pokazuju svoje prednosti kod zahtevnih medija i brzih ciklusa preklapanja.

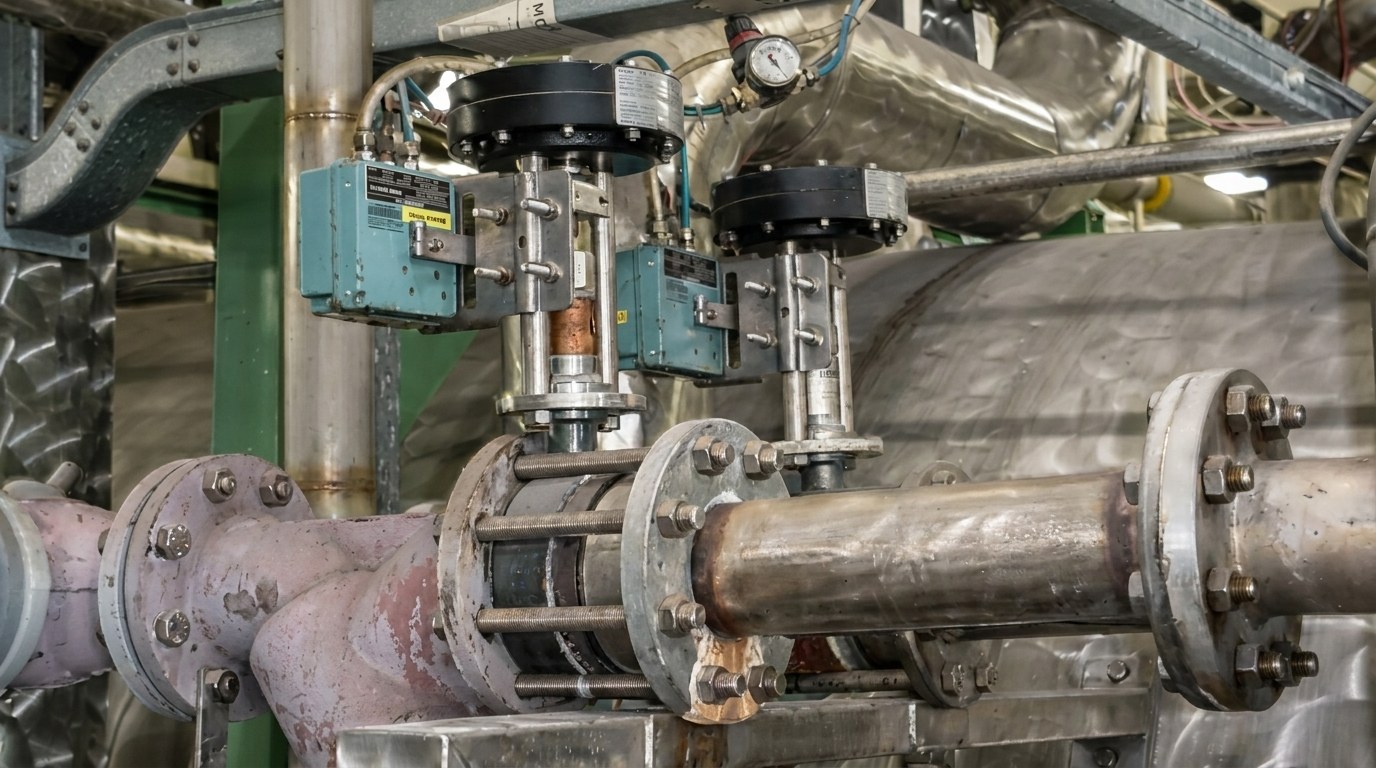

Industrija guma
Precizno i brzo preklapanje medija za grejanje i vulkanizaciju kao što su pregrejana para, vrela voda i azot – do +350 °C u trajnom pogonu. Kompaktna konstrukcija za grejaće prese i razvodnike medija.

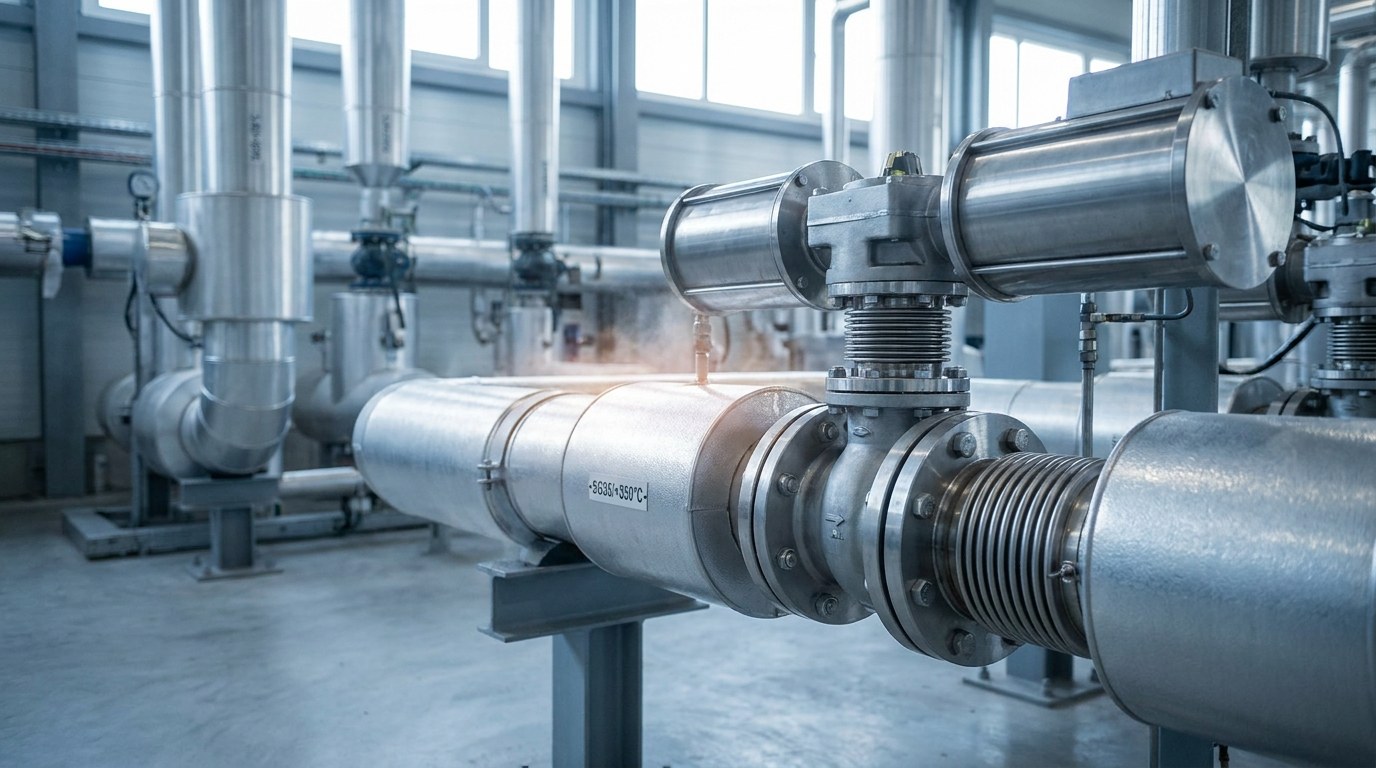

Visokotermički procesi
Do +350 °C (SG01–SG07, SG09) za vrele medijume, paru i krugove termalnog ulja. Opciono brtvljenje metalnim valovitim kompenzatorom povećava sigurnost pri kritičnim medijumima.

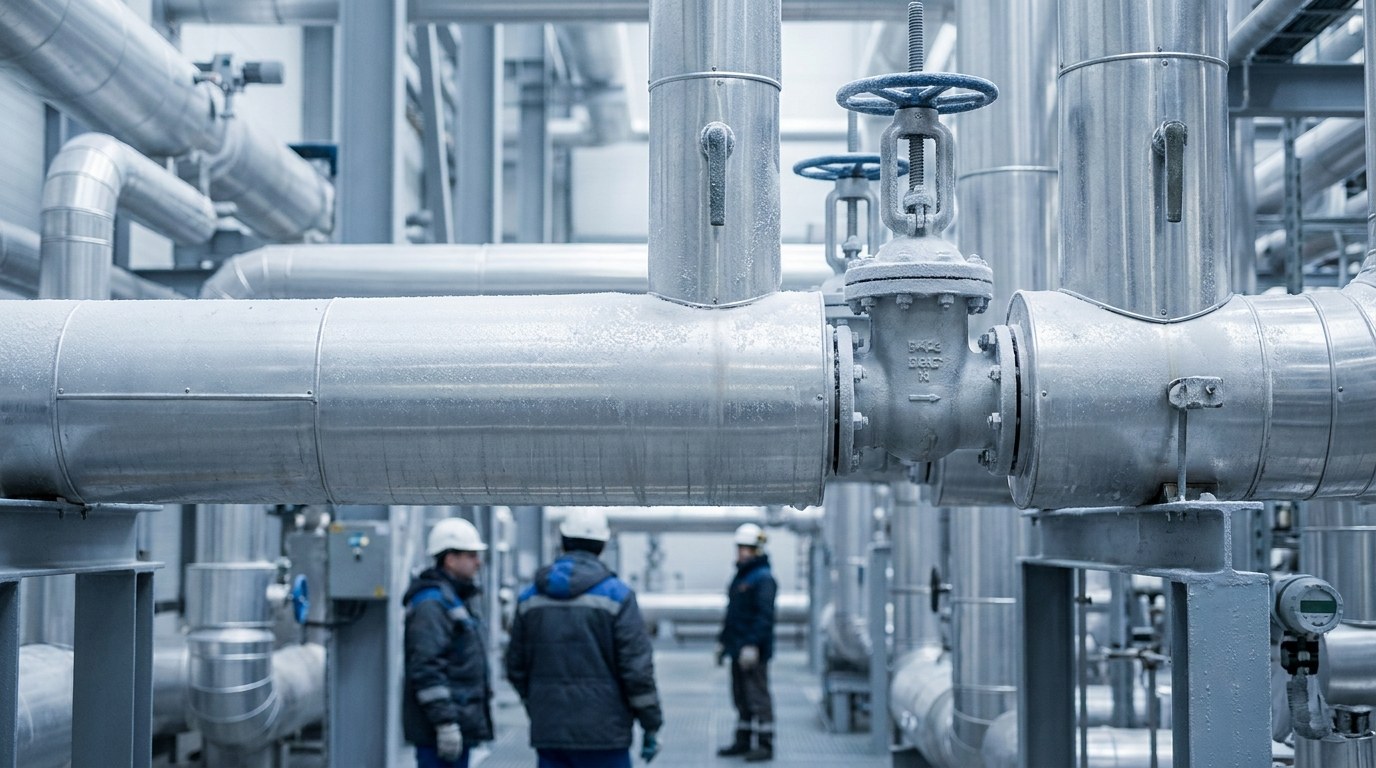

Niskotemperaturne primene
Do −60 °C za hladne procesne medijume i niskotemperaturne krugove u kojima standardna armatura postaje krhka.

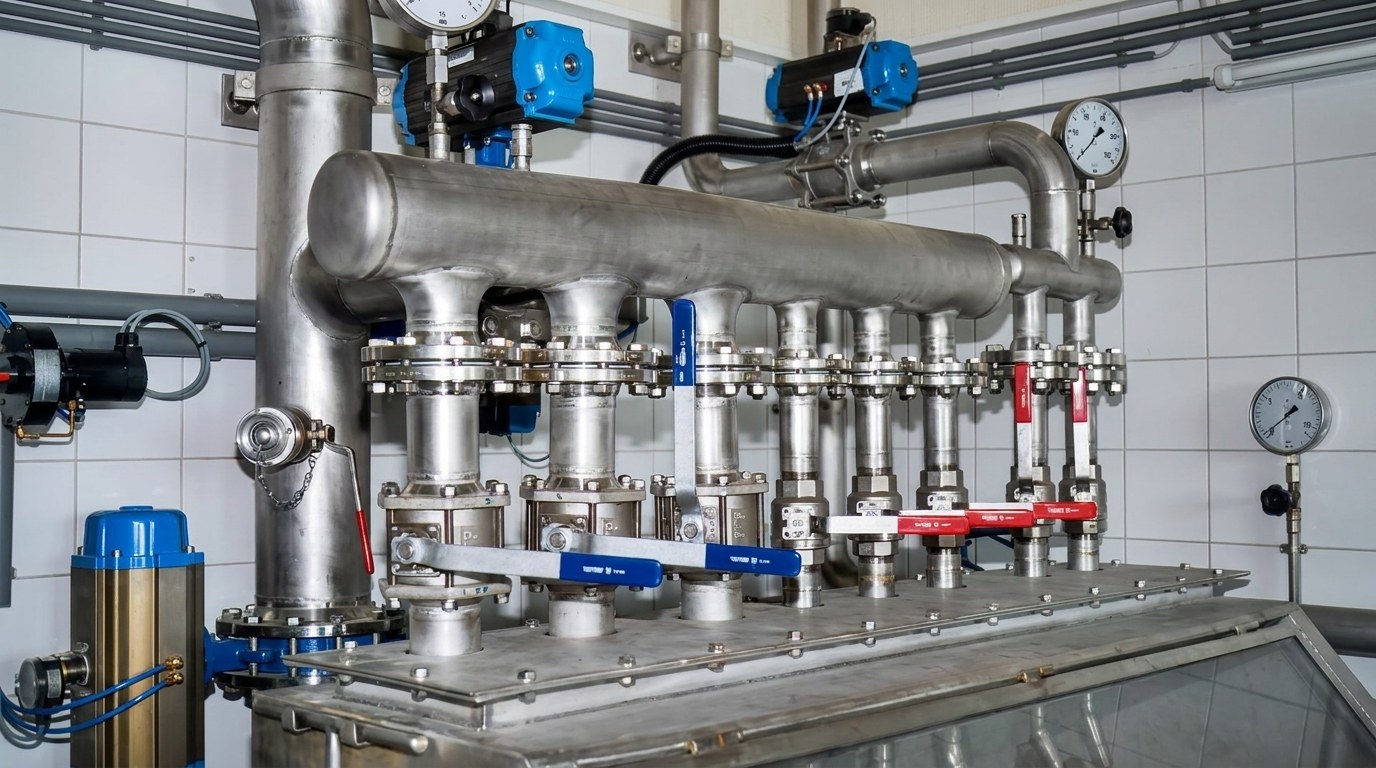

Hemija i procesna tehnika
Nerđajući čelik (1.4408 / 1.4581) za upravljanje neutralnim do visoko agresivnim medijumima. Visoke kvs vrednosti uz malu masu.

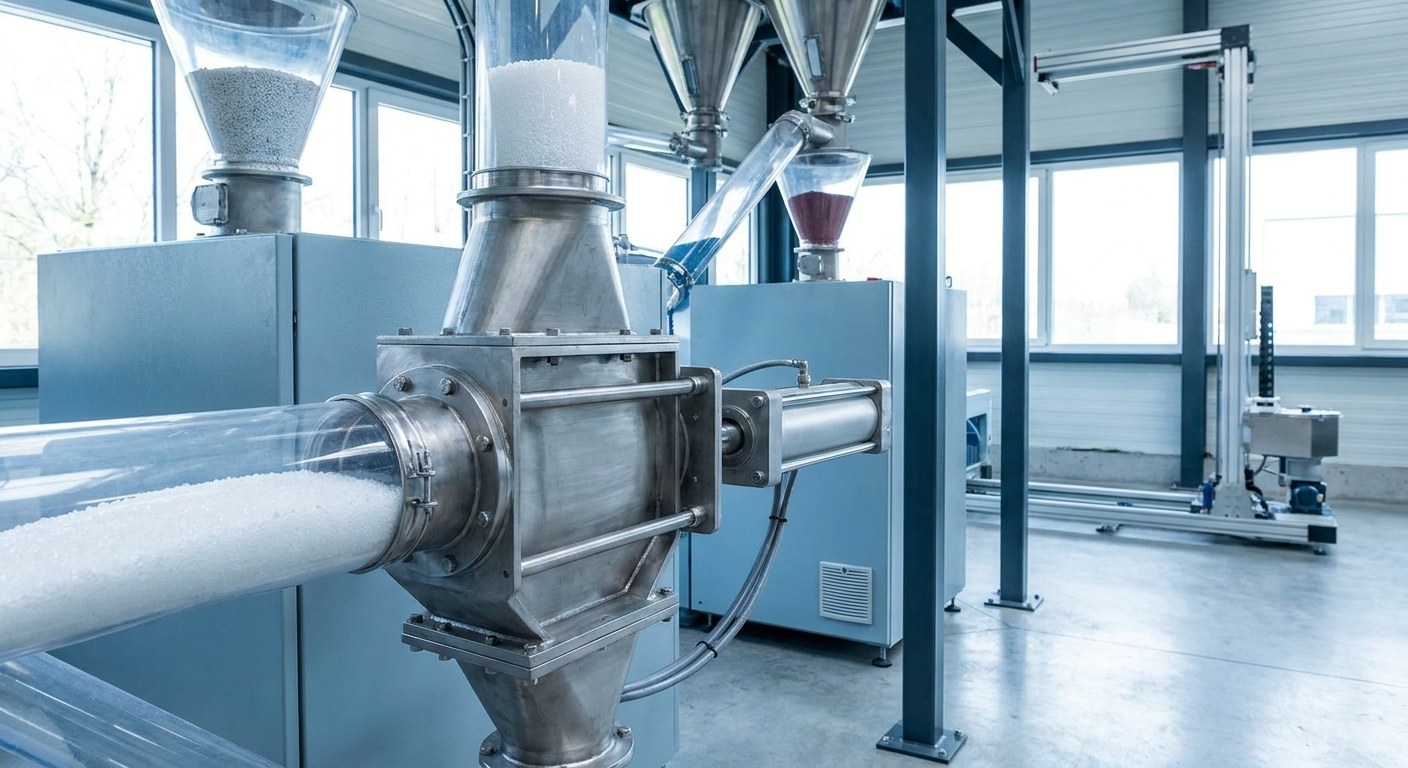

Plastika i granulat
Robusna tehnika kliznog zasuna s kratkim hodom za procese sa zahtevnim medijumima i brzim ciklusima komutacije u rukovanju rasutim materijalom.

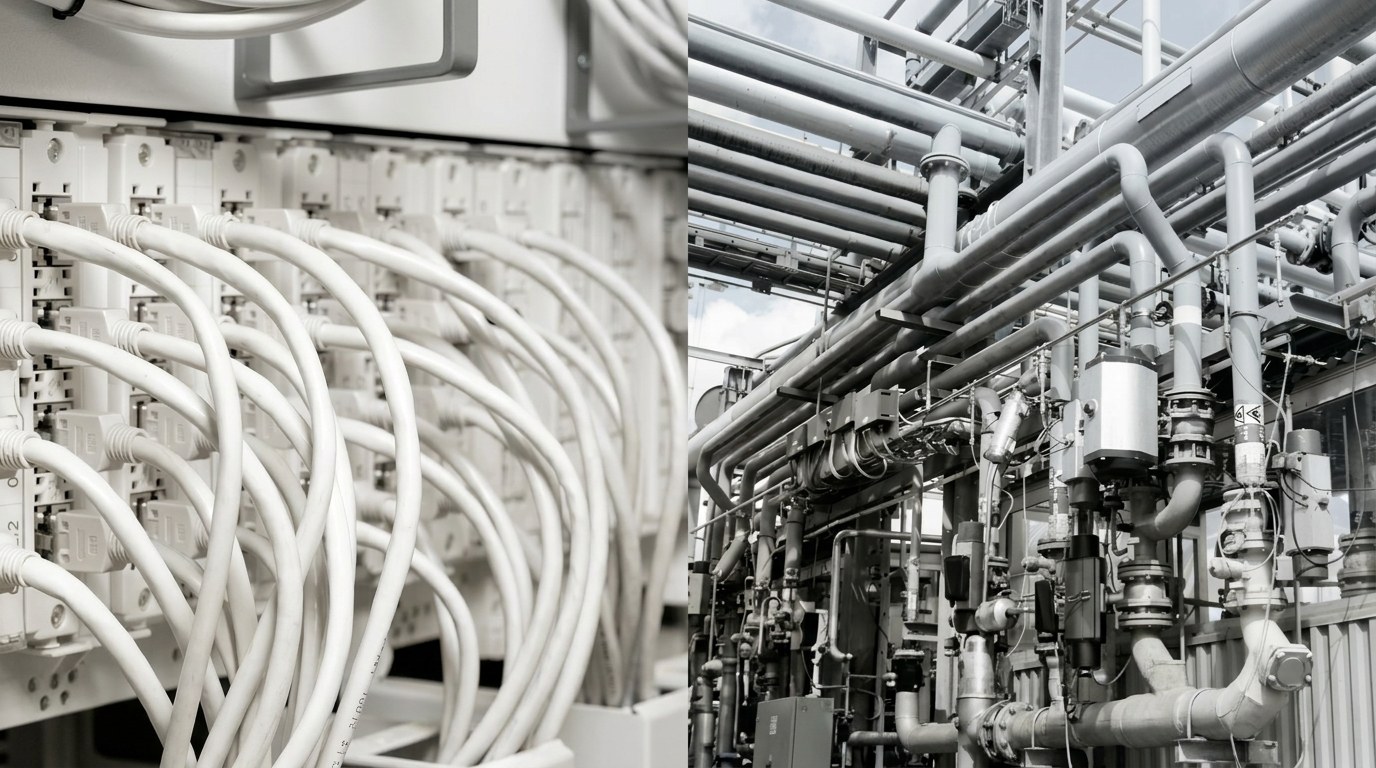

Postrojenja i mašinogradnja
Kompaktna međuprirubnička konstrukcija štedi prostor i težinu i olakšava integraciju u cevovode i razvode medijuma.
Vodič za odabir
Pronađite odgovarajući klizni zasun
Četiri koraka do odgovarajuće serije – ili nam pošaljite medium, temperaturu, pritisak i funkciju i mi ćemo preporučiti odgovarajuće izvođenje.
Temperatura i funkcija
Visoka temperatura do +350 °C → SG01–SG07 ili SG09, električno (SG08) do +230 °C. Samo zatvaranje → SG03/SG04, regulacija/pozicioniranje → SG05–SG09, ručno → SG01/SG02, održavanje pritiska konstantnim → SG17.
Pogon, klasa pritiska i nominalni promer
Odabir ručnog točka, pneumatskog klipnog ili membranskog pogona ili električnog motornog pogona. Standardno PN16/40, DN15…DN150 (GS1); viši pritisci do PN100/ANSI i nominalne dimenzije do DN250 putem SG09.
Materijal i ključ tipa
Ugljenični čelik ili nerđajući čelik, linearna ili jednakoprocentna karakteristika, opciono metalni harmonika zaptivač, povratna informacija o položaju ili pozicioner. Sastavljamo ključ tipa zajedno s vama.
Logistika i servis

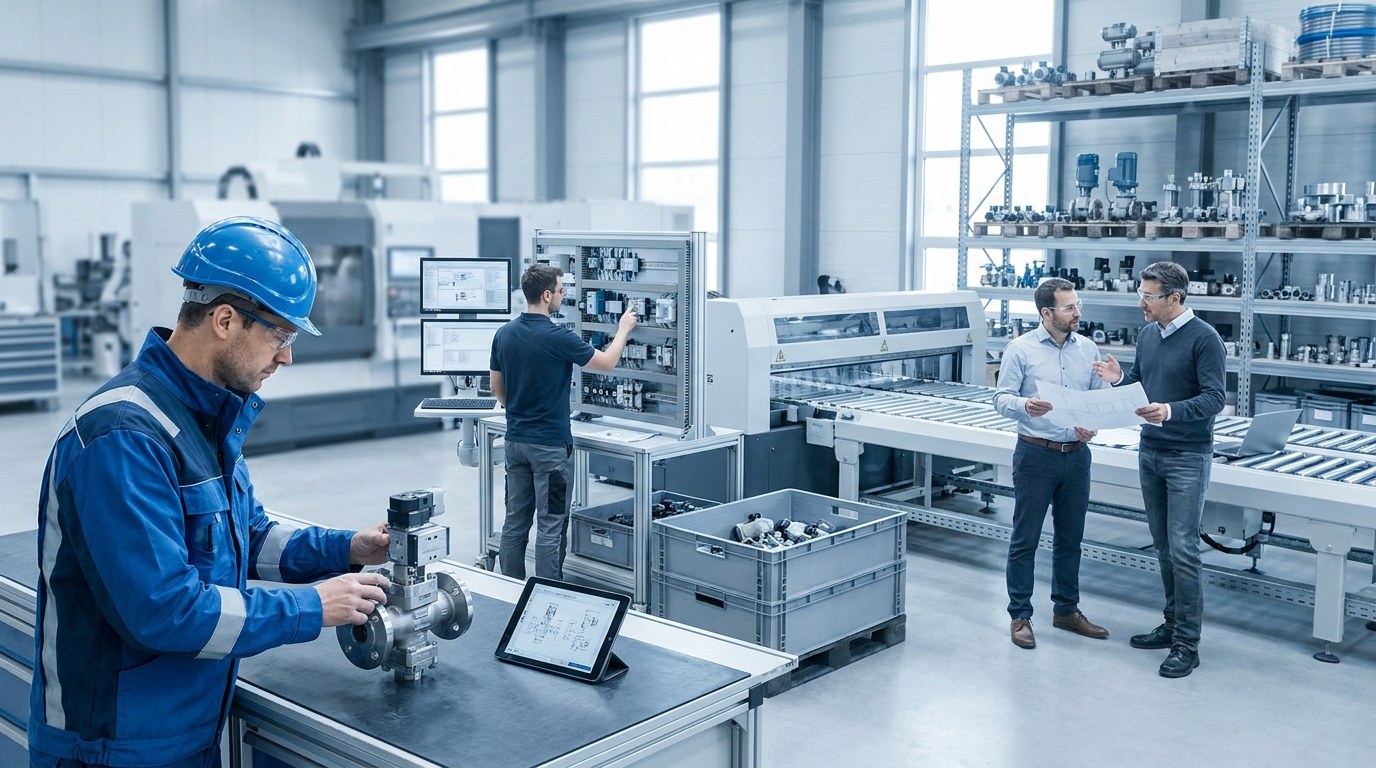

Nabavka, konfiguracija i savetovanje
Podržavamo vas od odabira i konfiguracije prema tehničkom listu do nabavke iz evropske proizvodnje.
Kratki putevi u Evropi
Nabavka iz evropske proizvodnje (Made in Europe) za pouzdan kvalitet.
Tehnički savet
Aplikacioni inženjeri pomažu pri odabiru, dimenzionisanju i šifri tipa.
Konfiguracija prema tehničkom listu
Iz nazivnog prečnika, klase pritiska, materijala, pogona i opcija izvodimo ispravno izvođenje.
Upit umesto nagađanja
Šifra tipa se navodi prema tehničkom listu – zajedno proveravamo vašu konfiguraciju.
FAQ
Česta pitanja o kliznim zasunima
Odgovori o funkciji, temperaturnom opsegu, vrstama pogona i odabiru.
Šta je klizni zasun?
Klizni zasun reguliše ili zatvara protok pomoću dve ravne zaptivne ploče koje klize jedna po drugoj. Vrlo mali hod obezbeđuje kratka vremena prebacivanja, visoke kvs vrednosti i malu masu u kompaktnoj međupriručnoj izvedbi.
Koja je razlika između regulacionog i zapornog ventila?
„Regulacioni ventil" je opšti pojam za armaturу s pogonom koja postavlja protok u bilo koji međupoložaj (regulacija); „zaporni ventil" samo prebacuje OTVORENO/ZATVORENO. STASTO nudi ručne regulacione ventile (SG01/SG02), zaporne ventile (SG03/SG04) i regulacione ventile s pogonom (SG05–SG09).
Da li su klizni zasuni pogodni za visoke temperature?
Da – ručne i pneumatske serije (SG01–SG07, SG09) pogodne su do +350 °C. Opcioni metalni meh povećava bezbednost kod kritičnih medijuma.
Postoje li klizni zasuni i za niske temperature?
Da, do −60 °C – za niskotemperaturne procese u kojima mnogi standardni ventili postaju krti i otkazuju.
Koje vrste pogona postoje?
Ručni točak (SG01/SG02), pneumatski klipni pogon (SG05/SG06), pneumatski membranski pogon (SG07/SG09) i električni motorni pogon (SG08). Regulator pritiska SG17 radi upravljanjem sopstvenim medijumom bez pomoćne energije.
Zašto se klizni zasuni koriste u industriji guma?
Jer brzo i s visokim kapacitetom preklapanja preklapaju i regulišu vruće medije kao što su para i vrela voda do +350 °C. Kratka vremena prebacivanja, kompaktna konstrukcija i mala težina idealno odgovaraju presama za gume i razvodu medija.
Pneumatski ili električni – šta je bolje?
Pneumatski pogoni (SG05–SG07, SG09) su kompaktni i brzi, idealni kada je dostupan komprimovani vazduh. Električni pogoni (SG08) su pravi izbor bez mreže komprimovanog vazduha; njihov temperaturni opseg seže do +230 °C.
Koje nominalne širine i klase pritiska su dostupne?
Standard su DN15…DN150 pri PN16/40 (serija GS1). Za više pritiske (do PN100 / ANSI600) i nominalne širine do DN250 dostupna je serija SG09 (serija GS3).
Srodne kategorije
Odgovarajuća armatura i komponente
Dopunska specijalna armatura za vašu procesnu i postrojenjsku tehniku.
Konfigurisanje odmah
Konfigurisanje odgovarajućeg kliznog zasuna
Recite nam medijum, temperaturu, pritisak, funkciju i željeni pogon – naši aplikacioni inženjeri preporučiće pravu seriju i pripremiti vašu ponudu sa ispravnim ključem tipa.
