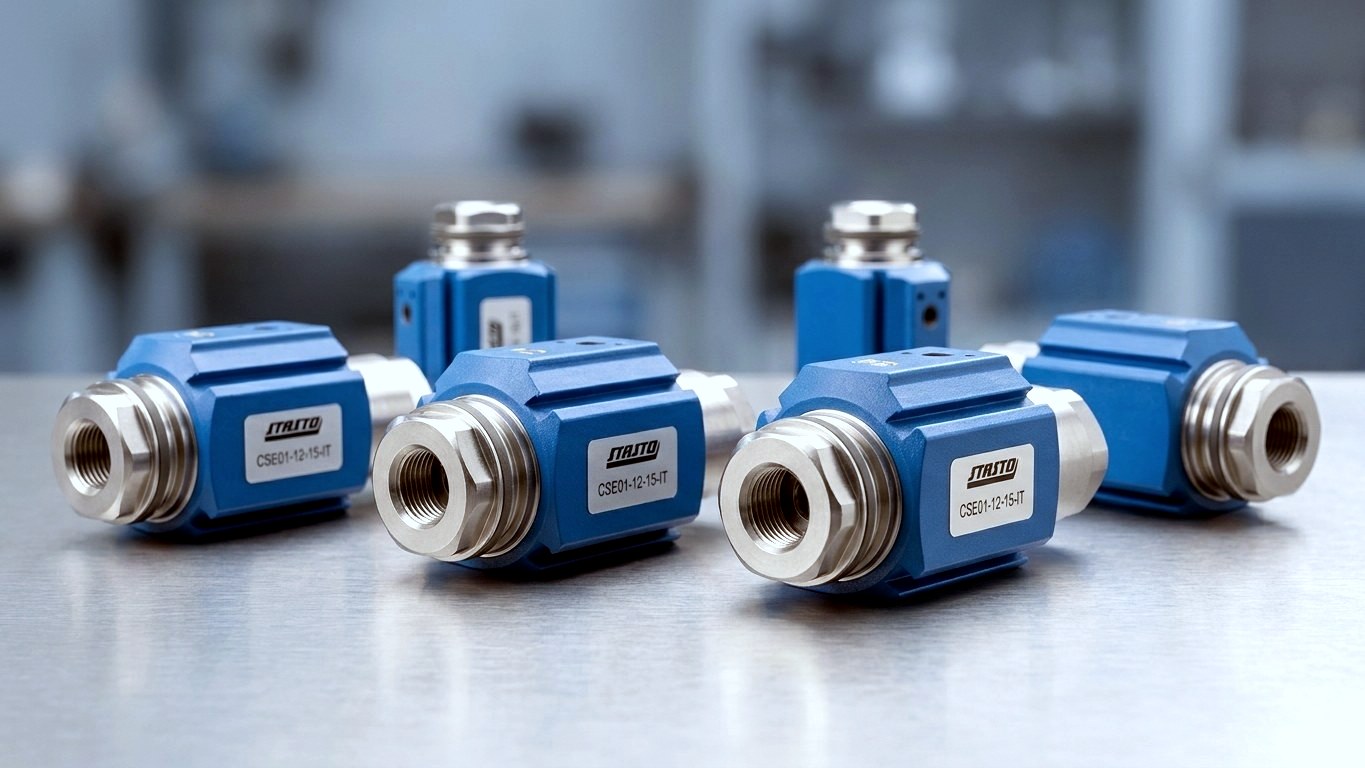

Koaksijalni ventili – brzopreklопni 2/2-putni procesni ventili
Koaksijalni ventili pouzdano preklapaju tamo gde klasični sedišni ili membranski ventili dostižu svoje granice: pri visokim frekvencijama preklapanja, teškim medijima i promenljivim pritiscima. Kao direktno upravljani 2/2-putni procesni ventili, otvaraju i zatvaraju duž ose protoka – cevni klip se kreće koaksijalno sa strujom medija. Sa serijama CSE01, CVT i CVF, kod STASTO-a pronalazite duboki, praktično provereni asortiman za neutralne i zahtevne medije.
Serije CSE01, CVT & CVF
Zašto koaksijalni ventili
Direktno upravljano, nezavisno od pritiska, robusno
Koaksijalni ventil je tehnički direktno upravljani 2/2-putni sedišni ventil – s tim što je zaptivno sedište smešteno na pokretnom cevastom klipnjaku koji se kreće koaksijalno s protokom. Iz toga proizlaze karakteristične prednosti u poređenju s mnogim konvencionalnim konstrukcijama ventila.
Upravljanje nezavisno od pritiska
Koaksijalni ventil radi bez pilot membrane i bez minimalnog diferencijalnog pritiska – pouzdano se uključuje i pri diferencijalnom pritisku od 0 bar. Idealno za primene sa naglim promenama ulaznog pritiska ili bez ulaznog pritiska.
Otpornost na zahtevne medije
Zahvaljujući pravocrtnom, koaksijalnom vođenju protoka, ovaj princip je – u zavisnosti od izvedbe – pogodan i za zagađene ili viskozne medije. Konkretnu kompatibilnost sa medijem proveravamo na osnovu odgovarajućeg tehničkog lista.
Kratka vremena preklapanja, visoka trajnost
Pokretni cevasti klip je kompaktan i lagan – to omogućava brzo prebacivanje i dug radni vek pri taktnim procesima.
Širok spektar serija
Od malih priključnih veličina serije CSE01 do većih nazivnih prečnika serija magnetnih ventila CVT i CVF – sveobuhvatan program iz jednog izvora.
Serije u asortimanu
Koaksijalni ventili prema seriji i upravljanju
STASTO asortiman obuhvata pneumatski i magnetno upravljane koaksijalne ventile u dvo- i troprofilu. Izaberite odgovarajuću seriju za Vašu vrstu upravljanja i nominalni promer.
Ratgeber
Koaksijalni ventil ili sedišni ventil?
Koaksijalni ventil je tehnički direktno upravljani 2/2-putni sedišni ventil – s tim što je zaptivno sedište smešteno na aksijalno pokretnom cevastom klipnjaku. Iz toga proizlaze jasne prednosti u poređenju s mnogim konvencionalnim sedišnim ili kliznim ventilima.
Konstrukcija i princip rada
- Aksijalni cevasti klipnjak
- Konusno sedište se nalazi na pokretnom klipnjaku koji se kreće duž ose protoka – otuda naziv „koaksijalni".
- Direktno upravljanje
- Bez pilot sistema, bez upravljačke membrane – upravljanje deluje direktno na klipnjak.
- Prolazna bušotina
- Minimizuje mrtve prostore i površine za taloženje i povoljno utiče na kompatibilnost s medijumima.
Prednosti u odnosu na klasični sedišni ventil
- Komutacija nezavisna od pritiska
- Za razliku od pilot-upravljanih elektromagnetnih ventila, koaksijalni ventil ne zahteva minimalni diferencijalni pritisak.
- Dug radni vek
- Mali broj pokretnih delova i vođeni klipnjak smanjuju habanje pri taktnim procesima.
- Brza komutacija
- Laki cevasti klipnjak omogućava kratka vremena komutacije i visok broj radnih ciklusa.
Poređenje načina upravljanja
Pneumatski, magnetno ili eksterno upravljani
Odgovarajući pogon zavisi od vaše upravljačke sredine, nominalne širine i zadatka sklapanja. Sledeći pregled razvrstava glavne serije.
| CSE01 pneumatski | CVT / CVF magnetni | eksterno upravljano | |
|---|---|---|---|
| Funkcija puteva | 2/2-putni | 2/2- i 3/2-putni | 2/2- i 3/2-putni |
| Upravljanje | Komprimovani vazduh (AT / ZT) | Solenoid (električni) | spoljašnji / eksterni |
| Nominalni prečnici | ca. DN10–DN25 | DN10–DN80 | zavisno od serije |
| Tipične serije | CSE01, CSE02 | CVT-10…50, CVF-15…80 | CVTC, CVTM, CVTE, CVTB |
| Bez elektrike | da | ne | zavisno od izvedbe |
Oblasti primene
Gde koaksijalni ventili pokazuju svoje prednosti
Koaksijalni ventili se primenjuju svuda gde je potrebno brzo, pouzdano i procesno sigurno preklapanje. Da li je određeni medijum odobren za neku varijantu, zavisi od materijala i zaptivke i može se razjasniti na upit.

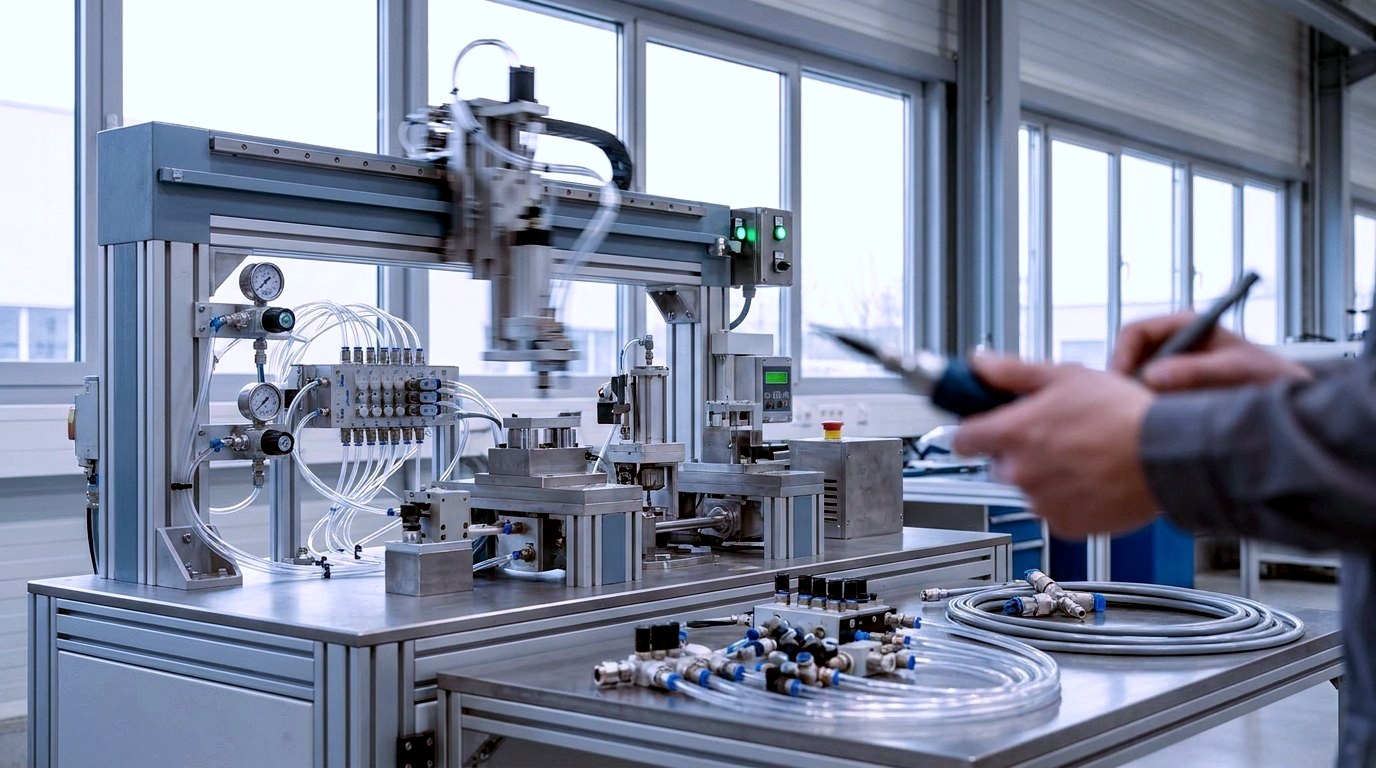

Komprimovani vazduh i tehnički gasovi
Brzo taktovanje u automatizaciji i na ispitnim stolovima – direktno upravljano i u velikoj meri nezavisno od pritiska.

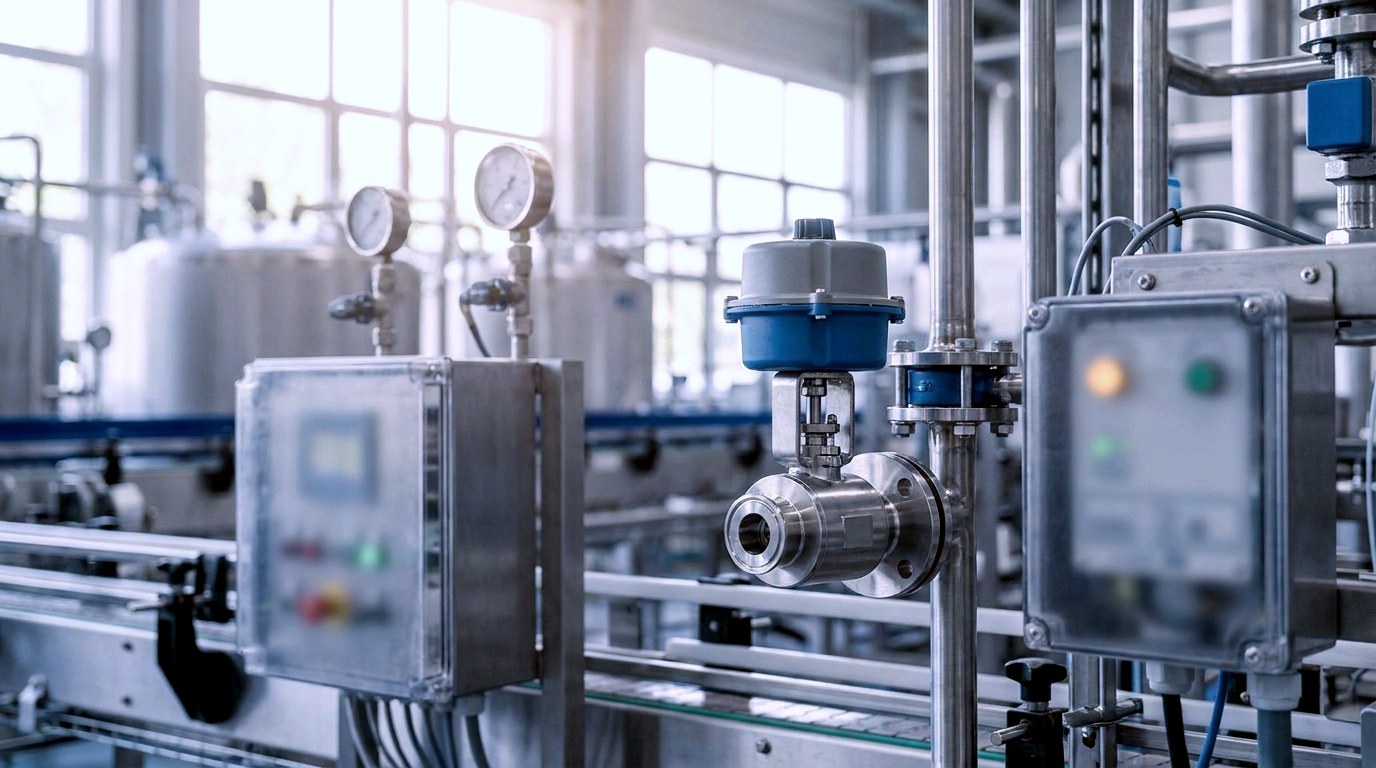

Procesna i industrijska postrojenja
Kompaktni zaporni i preklopni element sa visokim brojem preklopnih ciklusa za taktne procese u procesnoj tehnici.

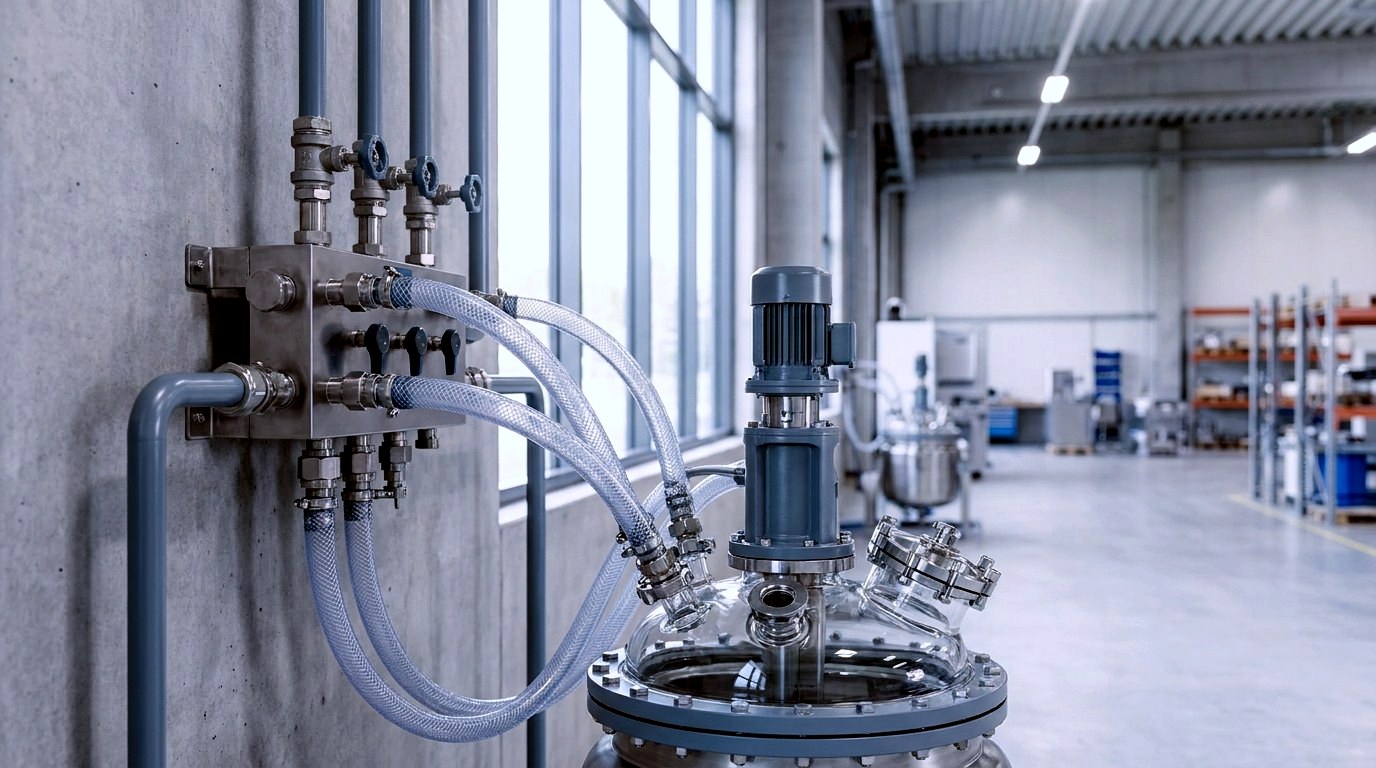

Hemija i agresivni medijumi
Zavisno od odobrene varijante materijala i zaptivke za zahtevne tečnosti – odobrenje prema listu podataka.

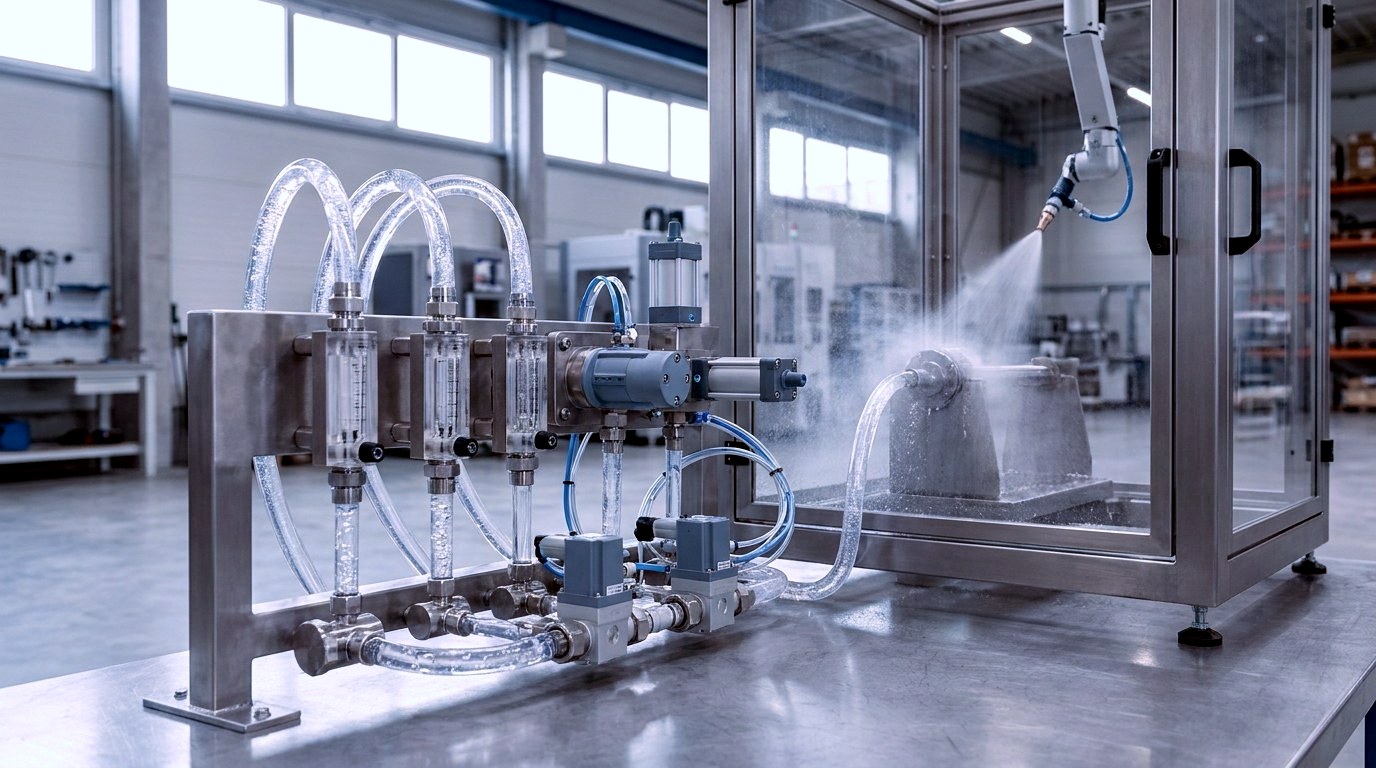

Procesi doziranja i čišćenja
Voda i vodeni medijumi za doziranje, ispiranje i zadatke čišćenja sa brzim i pouzdanim preklapanjem.

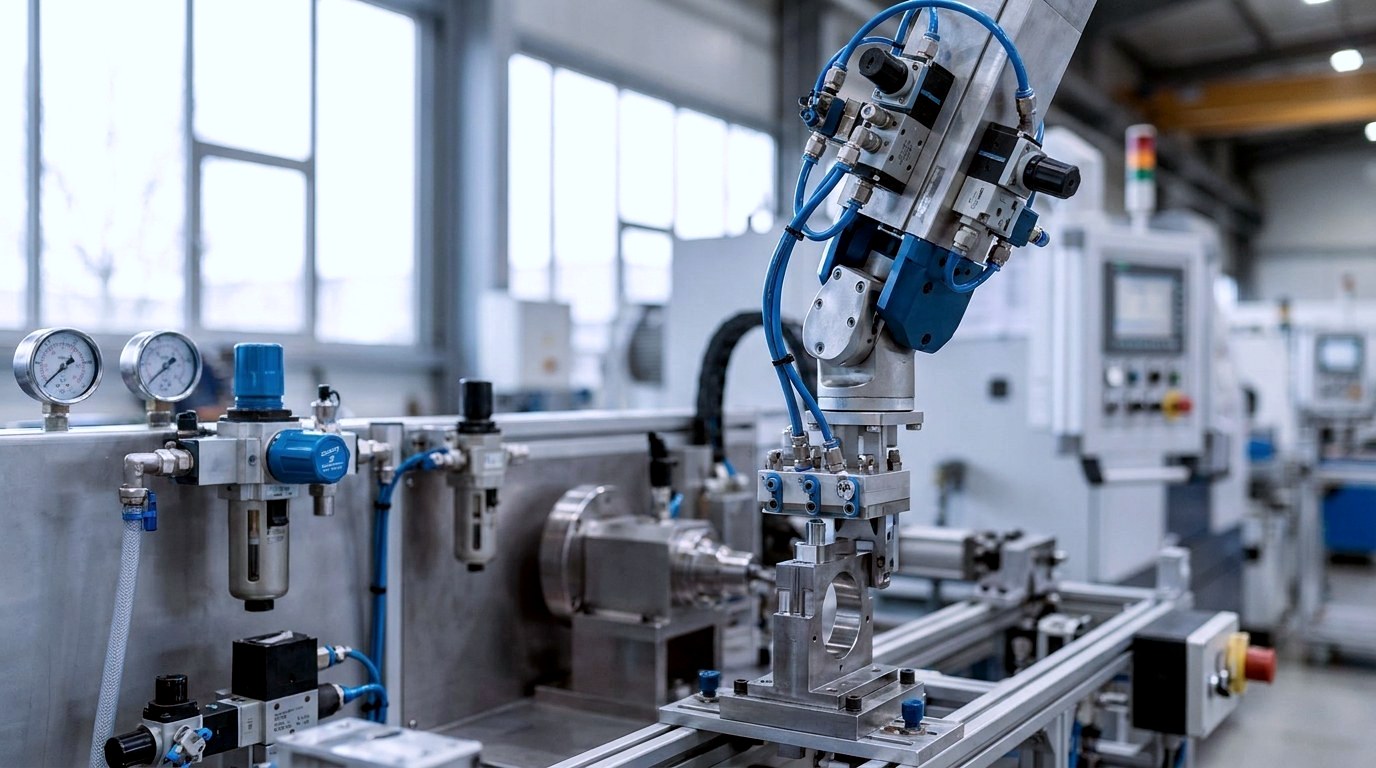

Mašinogradnja i industrijska postrojenja
Pouzdano preklapanje pri visokim frekvencijama i promenljivim pritiscima u mašinogradnji.

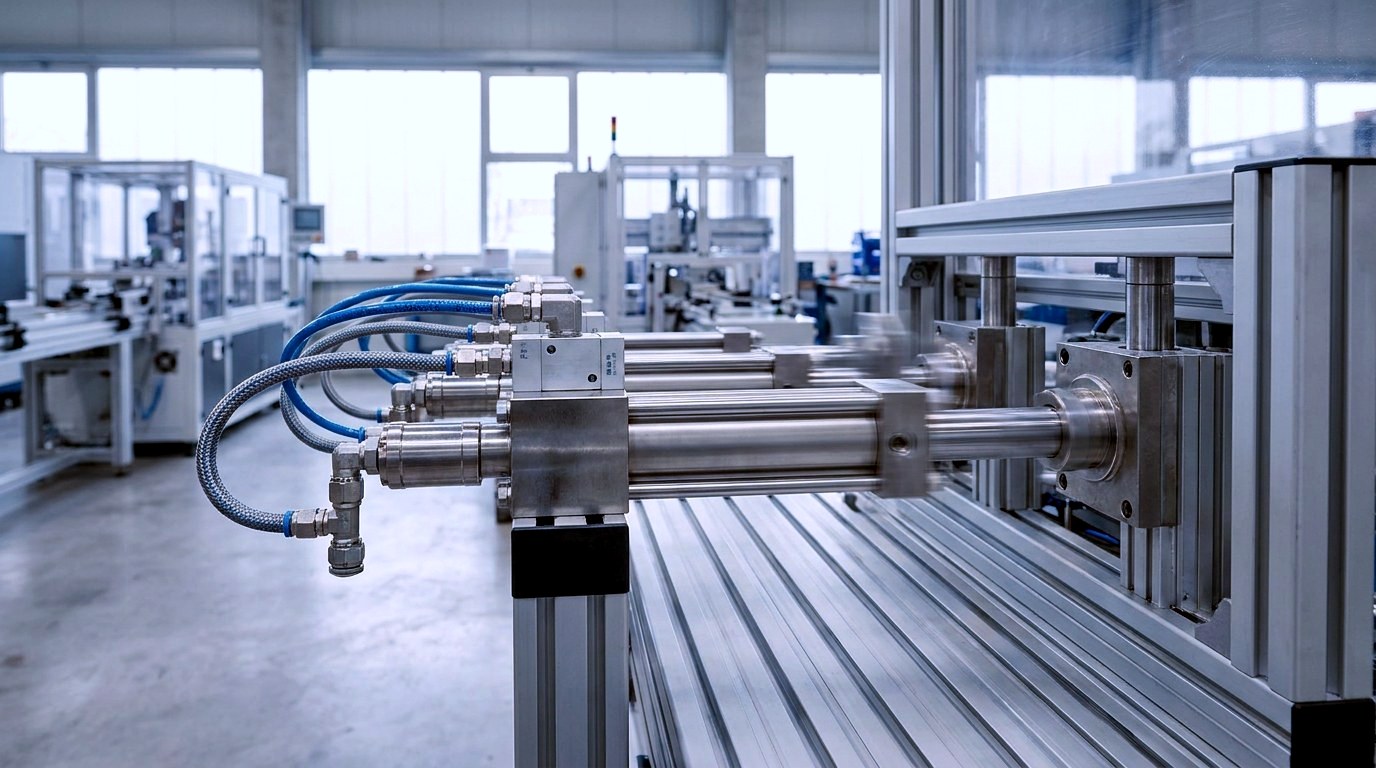

Ispitivanje i taktne primene
Kratka vremena preklapanja i dug radni vek za taktne primene sa visokim opterećenjem.
Dostupnost i savetovanje
Konfigurisano prema primeni – na upit
Koaksijalni ventili su izrazito aplikacijski specifični: nominalni promer, materijal, zaptivanje i vrsta upravljanja određuju konkretnu varijantu. Navedite nam medium, opseg pritiska i temperature kao i traženi priključak – proverićemo odgovarajuću varijantu i njenu dostupnost.
Varijante se mogu konfigurisati
Mnoge izvedbe serija CSE01, CVT i CVF mogu se kratkoročno konfigurisati; dostupnost i rok isporuke zavise od konkretne varijante i rado ih navodimo uz Vaš upit.
Specijalne i Ex-izvedbe
Specijalne i Ex-izvedbe sa dodatnom opremom usklađuju se projektno prema seriji – da li je dostupna ATEX-pogodna varijanta, razjasnićemo na upit.
Projektovanje od strane STASTO tima
Izbor materijala, zaptivanje i vrstu upravljanja usklađujemo zajedno sa Vašim procesnim uslovima.
Često postavljana pitanja
Koaksijalni ventili – kratko objašnjenje
Odgovori na najčešća pitanja o funkciji, medijumima i serijama.
Šta je koaksijalni ventil?
Koaksijalni ventil je direktno upravljani 2/2-smerni procesni ventil u kome cilindrični klip koaksijalno otvara i zatvara tok medijuma. Prekida brzo i uglavnom nezavisno od pritiska, jer nisu potrebni predupravljena membrana ni minimalna razlika pritiska.
Po čemu se koaksijalni ventil razlikuje od magnetnog ventila?
Koaksijalni ventili postoje u pneumatski upravljanoj izvedbi (serija CSE01) kao i u elektromagnetnoj izvedbi kao koaksijalni magnetni ventil (serije CVT i CVF). Za razliku od mnogih predupravljivanih magnetnih ventila, ne zahtevaju minimalnu razliku pritiska za preklapanje.
Za koje medijume su pogodni koaksijalni ventili?
Zavisno od materijala i zaptivke – za komprimovani vazduh, gasove, vodu kao i viskozne ili zagađene medijume. Konkretno odobrenje za medijum zavisi od odgovarajuće varijante i može se naći u tehničkom listu ili razjasniti na upit.
Koje nominalne veličine su dostupne?
Serija CSE01 pokriva manje veličine priključaka od oko 3/8" do 1¼", dok serije magnetnih ventila CVT i CVF dostižu veće nominalne prečnike u opsegu DN10 do DN80. Odgovarajuću veličinu usklađujemo prema vašem zahtevanom protoku.
Da li postoje koaksijalni ventili za Ex-zone?
Za određene serije moguće su posebne izvedbe sa dodatnom opremom. Da li je ATEX-pogodna varijanta dostupna za vašu primenu, rado ćemo razjasniti na upit.
Šta znače skraćenice kao što su AT i ZT?
Označavaju vrstu upravljanja unutar serije CSE01 – npr. pneumatski upravljan (AT) ili sa povratnom oprugom (ZT). Tačno značenje možete pronaći u ključu tipa ili razjasniti u konsultaciji.
