Očitavanje položaja pneumatskih cilindara

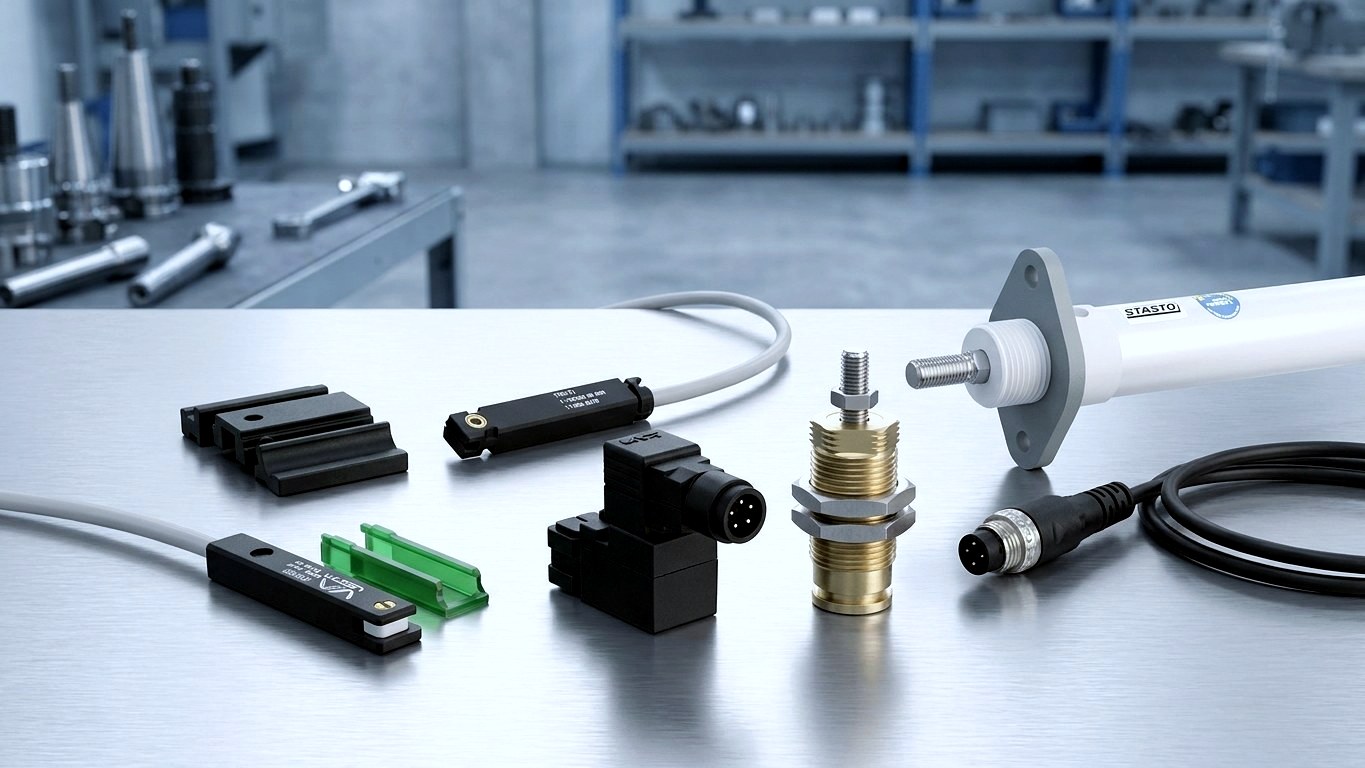

Magnetni senzori za pneumatske cilindre – Reed i elektronski senzori cilindra
Magnetni senzor pouzdano i bez kontakta detektuje položaj klipa na pneumatskim cilindrima: klip nosi permanentni magnet, a senzor javlja upravljačkoj jedinici da je dostignut krajnji položaj. Na taj način realizujete očitavanje krajnjih položaja, upravljanje sekvencama i sigurnosne lance u mašinstvu i izradi postrojenja. Kod STASTO pronalazite Reed i elektronske senzore cilindara serija VN/RV, VN, DCP i ZRS – uz odgovarajuće elemente za montažu i M8 priključnu tehniku.
Senzori cilindara iz jednog izvora
Zašto STASTO
Kompletan sistem za očitavanje pozicije za vaše cilindre
Od senzora preko nosača do priključne tehnike – kod STASTO dobijate montažno spremno rešenje za očitavanje pozicije klipa.
Reed i elektronski senzori iz jedne ruke
Bilo da je u pitanju klasičan Reed kontakt ili elektronski senzor bez habanja – nudimo oba tipa za iste serije cilindara.
Za uobičajene standarde cilindara
Senzori i nosači za cilindre po ISO 6432 i ISO 15552, kompaktne i okrugle cilindre, kao i druge STASTO serije.
Kompletan sistem uključujući pribor
Odgovarajući elementi za montažu serije F.S i M8 konektori nadopunjuju senzor do montažno spremnog rešenja.
Tehničko savetovanje
Pomažemo vam pri izboru prema prečniku cilindra, tipu izlaza i priključku – prilagođeno vašoj primeni.
Grupe proizvoda
Magnetni prekidači i pribor – pregled
Od reed i elektronskih senzora, preko elemenata za pričvršćivanje, do M8 konektorske tehnike – kompletan asortiman za očitavanje pozicije cilindra.
Poređenje tehnologija
Reed prekidač ili elektronski senzor?
Obe konstrukcije pokrivaju iste serije cilindara. Izbor zavisi od broja radnih ciklusa, napona i željenog radnog veka. Konkretni podaci za svaku seriju i varijantu nalaze se na stranici proizvoda.
| Reed prekidač | Elektronski senzor | |
|---|---|---|
| Princip prekidanja | Mehanički kontakt u magnetnom polju | Bez dodira (npr. Hall princip) |
| Napon | AC/DC (mnogo tipova) | Uglavnom DC, tipično 6…30 V DC |
| Radni vek | Kontakt podleže habanju | Visok, bez odskakanja kontakta |
| Frekvencija prekidanja | Umerena | Visoka |
| Primeri tipova | VNCR2, VNPR2, RV2I | VNCE3, VNPE3, DCP-2 |
Oblasti primene
Gde se koriste magnetni prekidači
Svuda gde je potrebno vratiti informaciju o pomeraju cilindra upravljačkom sistemu – za odobravanje narednog koraka, sigurnosnu proveru ili detekciju greške.
Provera krajnjih položaja u mašinstvu
Signalizacija uvučenog i izvučenog položaja cilindra kao signal za odobravanje u sekvencijalnom upravljanju.
Handling i automatizacija montaže
Povratna informacija o položaju hvatača i klizača u automatizovanim linijama za montažu.
Izrada alata i pribora
Osiguravanje i signalizacija stanja stezanja i pritezanja upravljačkom sistemu.
Tehnika pakovanja
Kontrola takta i detekcija grešaka na mašinama za pakovanje i transport.
Transportna tehnika
Povratna informacija o kretanju pneumatskih pogona u postrojenjima na komprimovani vazduh.
Održavanje i dodatna ugradnja
Zamena i dodatna ugradnja senzora na postojećim cilindrima.
Vodič
Izbor odgovarajućeg senzora cilindra
Reed prekidači radi sa mehaničkim kontaktom, dok elektronski senzori uklapaju bez dodira i bez odskoka kontakta. Ovi kriterijumi pomažu pri izboru.
Konstrukcija i funkcija
- Reed prekidač
- Mehanički kontakt koji se zatvara pod dejstvom magnetnog polja klipa. Jednostavna konstrukcija, pogodan za AC/DC, ekonomičan – kontakt je podložan habanju.
- Elektronski senzor
- Prekidanje bez dodira (npr. Hall princip), bez odskoka kontakta, visoke frekvencije uklapanja i dug radni vek – najčešće u DC izvedbi (tipično 6…30 V DC).
- LED indikacija uklapanja
- Kod serija kao DCP, LED indikator prikazuje stanje uklapanja direktno na senzoru.
Kriterijumi izbora
- Način montaže
- T-žljeb, kružni žljeb ili obujmica određuju senzor odnosno element za montažu serije F.S.
- Prečnik cilindra
- Određuje odgovarajuću seriju i, po potrebi, model nosača.
- Vrsta izlaza
- 2-/3-žični, PNP/NPN prema upravljanju i varijanti – izvedbu provjeriti na stranici proizvoda.
- Priključak
- Direktan kabl ili konektor M8 sa odgovarajućom utičnicom serije VSCP.
Dostupnost i priključak

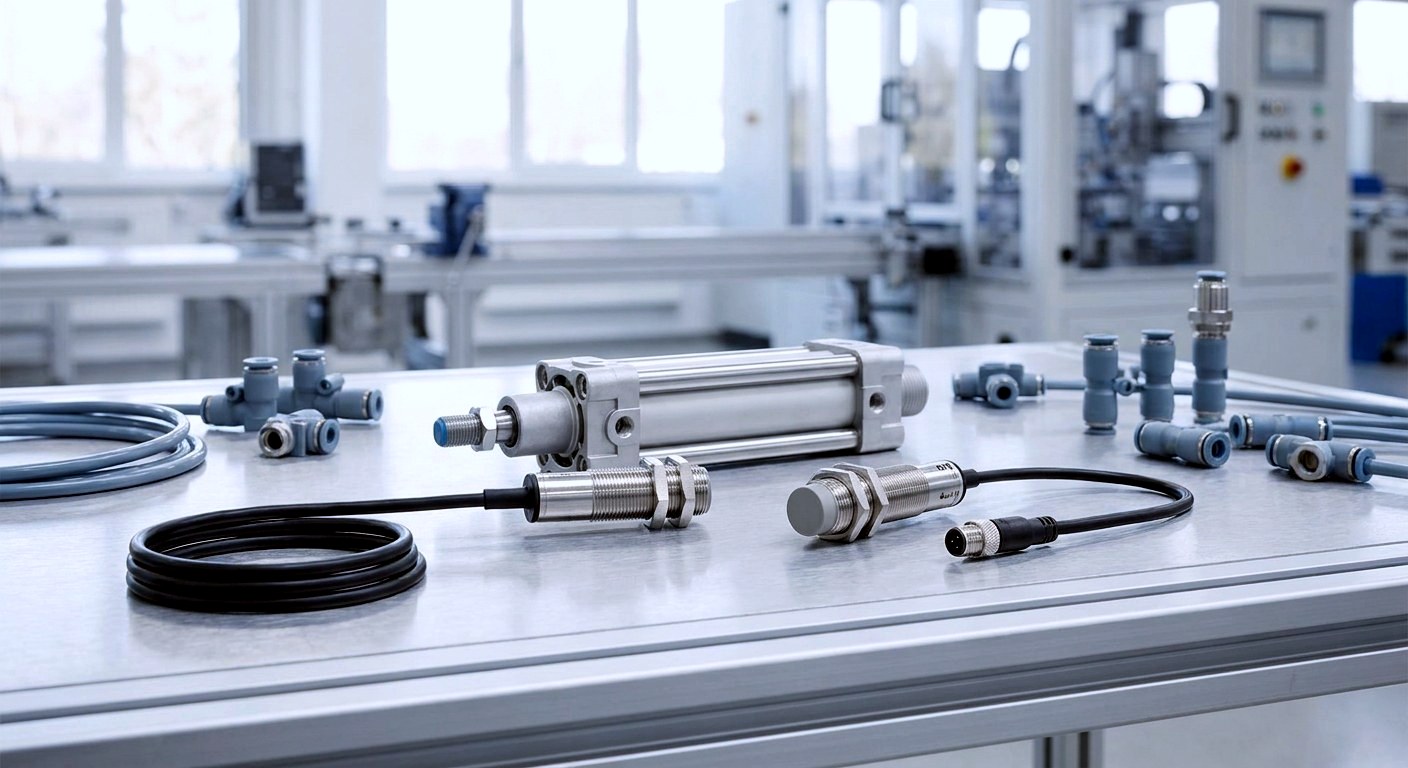

Varijante priključka i nabavka
Senzori za cilindre su, u zavisnosti od serije i izvedbe, dostupni u različitim varijantama priključka – sa direktnim izlazom kabla ili sa konektorom M8. Dužine kablova i ostale karakteristike razlikuju se prema varijanti.
Vrste priključaka
Direktan izlaz kabla ili konektor M8 – u zavisnosti od tipa senzora i serije.
Raspoloživost i rok isporuke
Dostupne izvedbe, raspoloživost i rok isporuke pogledajte na odgovarajućoj stranici proizvoda odnosno varijante, ili nas kontaktirajte direktno.
Projekat i posebna izvedba
Za projektne količine i posebne izvedbe rado ćemo vam pripremiti ponudu.
Često postavljana pitanja
Pitanja o magnetnim senzorima za pneumatske cilindre
Odgovori o izboru, tehnici i priključivanju senzora za cilindre.
Šta je magnetni senzor za pneumatske cilindre?
Magnetni senzor je senzor koji beskontaktno detektuje položaj klipa cilindra. Klip nosi permanentni magnet; kada dostigne poziciju senzora, magnetni senzor to prosleđuje upravljačkoj jedinici – najčešće za detekciju krajnjeg položaja.
Koja je razlika između reed i elektronskih senzora cilindra?
Reed prekidači koriste mehanički kontakt i pogodni su za AC/DC, ali su podložni habanju. Elektronski senzori se aktiviraju beskontaktno i bez odskoka, uglavnom rade u DC opsegu i imaju dugi radni vek.
Koji senzor odgovara mom cilindru?
Ključni parametri su serija cilindra, oblik žleba i prečnik. Mnogi STASTO senzori serije VN/RV odgovaraju cilindrima po ISO 6432, ISO 15552, kao i kompaktnim i okruglim cilindrima. Za okrugle cilindre i cilindre sa navojnom šipkom predviđeni su elementi za montažu serije F.S.
PNP ili NPN – koji tip izlaza mi je potreban?
To zavisi od ulaza vaše upravljačke jedinice. Dostupan tip izlaza i način prekidanja zavisi od konkretne varijante – tačnu izvedbu pogledajte na stranici proizvoda ili nas kontaktirajte.
Kako se povezuje magnetni prekidač?
U zavisnosti od izvedbe, sa direktnim izlazom kabla ili preko konektora M8. Za varijante sa konektorom nudimo odgovarajuće M8 utičnice serije VSCP.
Da li postoje senzori za mini i kompaktne cilindre?
Da. Za male dimenzije pogodni su, između ostalog, Reed senzori serije VN/RV; za kompaktnu seriju RLF na raspolaganju je ZRS11 sa odgovarajućim nosačem.
Odgovarajući cilindri
Cilindri za vaše magnetne prekidače
Odgovarajući pneumatski cilindri za magnetne prekidače – po normi i obliku konstrukcije.
Savetovanje
Nisite sigurni koji senzor cilindra odgovara?
Navedite nam seriju cilindra, prečnik i željeni tip izlaza odnosno priključka – preporučićemo vam odgovarajući magnetni senzor sa pripadajućim nosačem i priključnom tehnikom.
