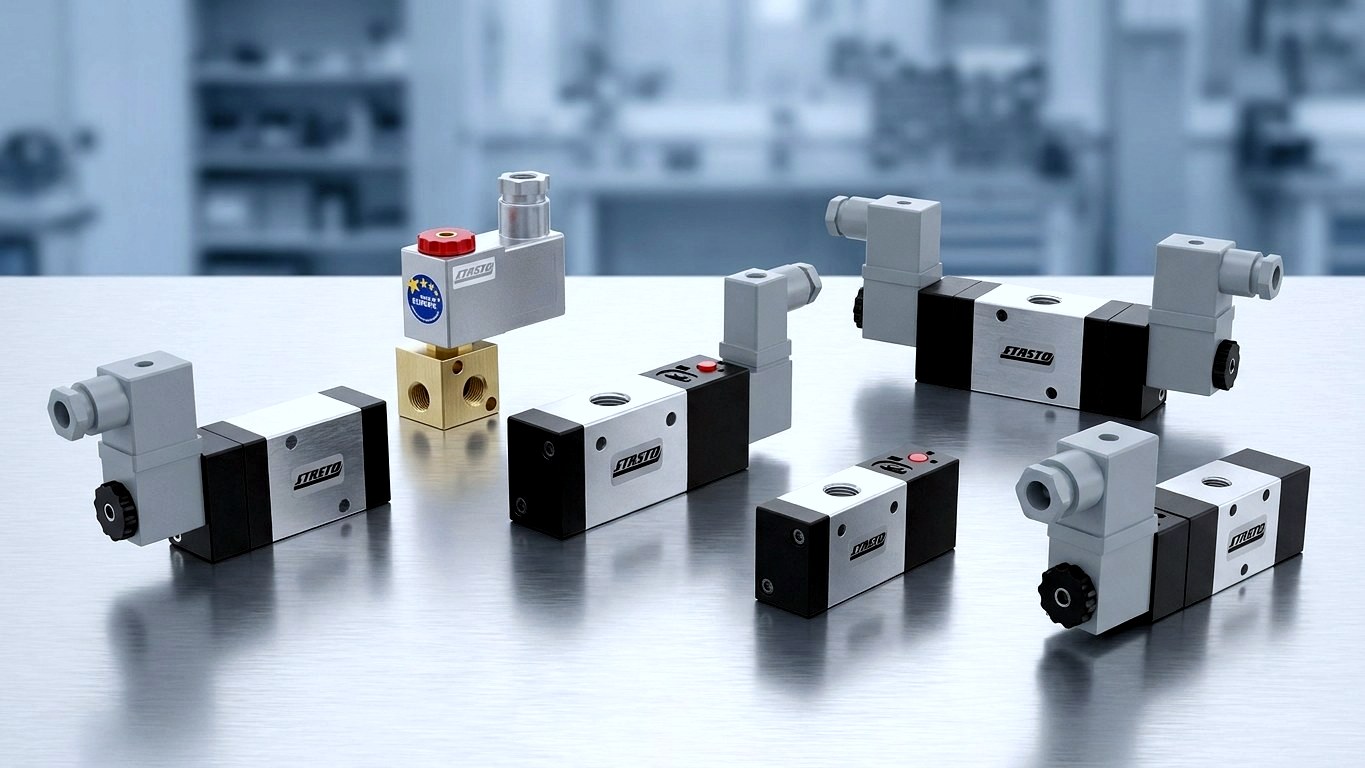

Prigradni elektromagnetni ventili prema VDI/VDE 3845
NAMUR ventili – prigradni elektromagnetni ventili za obrtne pogone (VDI/VDE 3845)
NAMUR ventili direktno upravljaju pneumatskim obrtnim pogonima – bez potrebe za dodatnim razvodom cevi. Zahvaljujući standardizovanom NAMUR rasporedu otvora prema VDI/VDE 3845, elektromagnetni ventil se montira direktno na interfejs pogona, a vazduh se vodi kroz interne kanale. Kod STASTO pronaći ćete NAMUR prigradne elektromagnetne ventile u izvedbi 3/2 i 5/2 za pogone sa jednostrukim i dvostrukim dejstvom.
3/2 i 5/2 NAMUR za obrtne pogone
Vaše prednosti
Zašto NAMUR ventili od STASTO
Od elektromagnetnog ventila preko spojne garniture do leptir ventila – komponente koje odgovaraju jedna drugoj, iz jedne ruke.
Direktna montaža prema VDI/VDE 3845
Standardizovan NAMUR raspored otvora za montažu bez dodatnog alata na pneumatske obrtne pogone – bez posebnog cevovoda, sa manje potencijalnih mesta curenja.
3/2 i 5/2 iz jedne ruke
3/2 za jednostruko dejstvo, pogone sa opružnim povratom i 5/2 za dvostruko dejstvujuće pogone – u skladu sa odgovarajućim tipom pogona.
Kompletan lanac upravljanja
Od NAMUR elektromagnetnog ventila preko sistemskog pribora poput ventilskih blokova i spojnih garnitura do automatizovanog leptir ventila.
B2B savetovanje
Podrška pri izboru za održavanje, nabavku, tehniku i izgradnju postrojenja od strane STASTO tima.
Vodič
Razumevanje i pravilan izbor NAMUR ventila
Pregled konstrukcije, funkcije i kriterijuma za izbor NAMUR prigradnih elektromagnetnih ventila.
Šta je NAMUR ventil?
- Konstrukcija
- Prigradni elektromagnetni ventil sa standardizovanim rasporedom priključaka po VDI/VDE 3845, koji se montira direktno na NAMUR interfejs obrtnog pogona.
- Vođenje vazduha
- Komprimovani vazduh se vodi kroz interne kanale – bez povezivanja putem pojedinačnih creva.
- Prednost
- Smanjuje broj cevnih instalacija, vreme montaže i moguća mesta propuštanja.
3/2 ili 5/2 – koja izvedba?
- 3/2 ventil
- Za jednostrukodejstvujuće pogone sa opružnim vraćanjem: ventil dovodi vazduh u jednu komoru, a opruge pri prekidu napajanja vraćaju pogon u sigurnosni položaj.
- 5/2 ventil
- Za dvostrukodejstvujuće pogone: obe komore pogona se alternativno pune i prazne vazduhom.
- Izbor
- Koja varijanta odgovara zavisi od tipa pogona i željene sigurnosne funkcije.
Na šta obratiti pažnju prilikom izbora?
- Interfejs i veličina
- Provericati NAMUR raspored otvora i veličinu pogona.
- Napon kalema
- Izabrati u skladu sa upravljanjem – u asortimanu npr. standardna kalema sa 24 VDC.
- Priključak i pribor
- Obratite pažnju na širinu konektora i priloženu opremu poput utičnice za uređaj ili prigušivača zvuka.
- Uslovi okoline
- Stepen zaštite, temperatura i eventualni Ex-zahtevi razlikuju se u zavisnosti od varijante – proverite konkretnu specifikaciju ili nas kontaktirajte.
Poređenje
3/2-smerni vs. 5/2-smerni NAMUR
Odgovarajuća NAMUR izvedba zavisi od tipa pogona i željenog sigurnosnog položaja.
| 3/2 | 5/2 | |
|---|---|---|
| Tip pogona | jednodejstvujući (sa vraćanjem opruge) | dvodejstvujući |
| Princip rada | provetrava jednu komoru pogona | upravlja obema komorama alternativno |
| Ponašanje pri prekidu napajanja | povratak opruge u sigurnosni položaj | bez povratka opruge |
| Tipična primena | Otvoreno/Zatvoreno sa sigurnosnim položajem | definisano otvaranje i zatvaranje |
Asortiman
NAMUR ventili i odgovarajući pribor
Izaberite odgovarajuću izvedbu prema funkciji, naponu i interfejsu.
Oblasti primene
Gde se koriste NAMUR ventili
Od rada otvoreno/zatvoreno na zaptivnim leptir ventilima do dogradnje postojećih pogona.
Automatizovani leptir ventili
NAMUR ventil kao upravljački element na obrtnom pogonu za rad otvoreno/zatvoreno na procesnim i razvodnim vodovima.
Kuglasti ventili sa pneumatskim pogonom
90°-obrtno kretanje, upravljano preko 3/2 ili 5/2 razvodnika, u zavisnosti od tipa pogona.
Automatizacija procesa i izgradnja postrojenja
Gde su potrebni standardizovani, jednostavni za održavanje interfejsi i kratko vreme montaže.
Održavanje i retrofit
Zamena ili dodatna ugradnja magnetnih ventila na postojećim pogonima sa NAMUR interfejsom.
Cevovodi za medije i snabdevanje
Upravljanje leptir i kuglastim ventilima u postrojenjima sa definisanom funkcijom otvoreno/zatvoreno.
Pogonska i transportna tehnika
Upravljanje pneumatskim obrtnim pogonima u postrojenjima proizvodne i transportne tehnike.
Dostupnost i usluga
Isporuka i posebne izvedbe
Dostupnost, izvedbe i tehničke karakteristike zavise od odgovarajuće serije i varijante.
Rok isporuke zavisno od varijante
Konkretne rokove isporuke navodimo za izabranu konfiguraciju – provjerite podatke na odgovarajućoj stranici proizvoda ili nas kontaktirajte direktno.
Posebne izvedbe na upit
Odstupajuće napone, stepene zaštite ili uslove okoline razjašnjavamo na upit – tako dobijate tačno odgovarajuću konfiguraciju.
Odgovarajuće komponente
Ventile, spojne garniture i ventilske blokove usklađujemo sa vašim pogonom i vašim postrojenjem.
Česta pitanja
Pitanja i odgovori o NAMUR ventilima
Najvažnije informacije o izboru i primeni NAMUR prigradnih magnetnih ventila.
Šta znači NAMUR kod ventila?
NAMUR označava standardizovan raspored priključnih otvora prema VDI/VDE 3845, koji omogućava direktnu montažu magnetnog ventila na pneumatski obrtni pogon – bez posebnog cevovoda. Vazduh pod pritiskom struji kroz interne kanale pogona.
Kada mi treba 3/2, a kada 5/2 NAMUR ventil?
Izvedba 3/2 je namenjena jednostrukim, opružno-povratnim pogonima; izvedba 5/2 dvostrukim pogonima. Ključni faktori su tip pogona i željeni sigurnosni položaj.
Koje NAMUR ventile nudi STASTO?
STASTO nudi, između ostalog, kombinaciju 3/2 NAMUR magnetnog ventila (NM32W1S-), kao i NAMUR sistemsku opremu poput ventilskog bloka 1/4″ NAMUR i spojnog seta NAMUR (V44, V45). Konkretan izbor pronaći ćete u kategorijama proizvoda.
Da li postoje NAMUR ventili za posebne uslove primene (npr. Ex-zona)?
Izvedbe i dozvoljeni uslovi primene razlikuju se u zavisnosti od varijante. Kontaktirajte nas sa vašim zahtevima – proverićemo odgovarajuću konfiguraciju.
Koliko brzo je isporuka?
Rokovi isporuke zavise od izabrane varijante. Aktuelnu informaciju pronaći ćete na odgovarajućoj stranici proizvoda ili na upit.
Uz ovo ide i
Povezane kategorije
Za razgraničenje NAMUR izvedbe i za kompletan lanac upravljanja.
Započnite odmah
Odgovarajući NAMUR ventil za vaš obrtni pogon
Izaberite izvedbu 3/2 ili 5/2 i pošaljite upit – ili se obratite STASTO timu za pomoć pri izboru.
