Obrtni klizni ventili – ručno upravljani pneumatski ventili

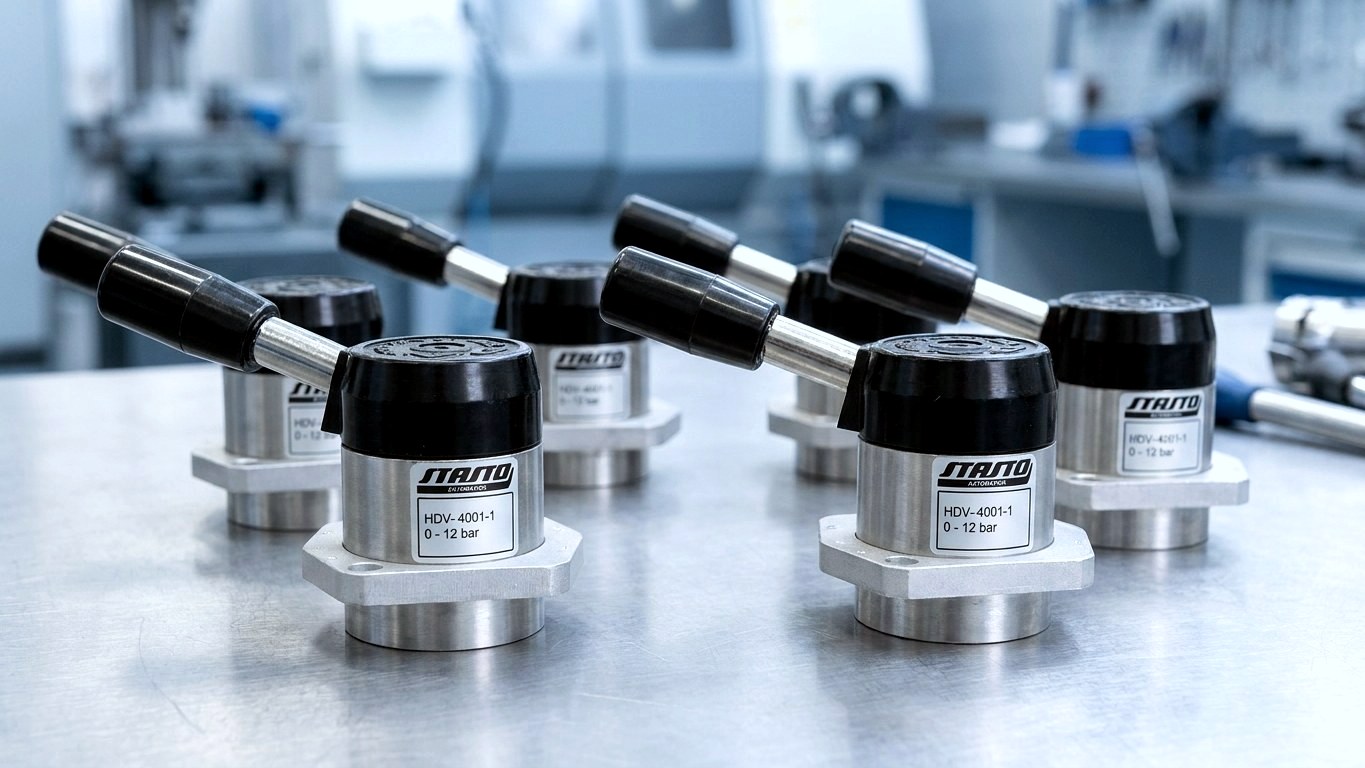

Obrtni klizni ventili upravljaju komprimovanim vazduhom potpuno mehanički: rukovalac okreće ručnu polugu, obrtni klizač u telu ventila povezuje priključak za komprimovan vazduh, radne priključke i odzračivanje. Bez struje, bez pilot vazduha, bez elektronike – uklopljeni položaj ostaje fiksiran, čak i kada rukovalac pusti polugu. Upravo zato su obrtni klizni ventili tipičan izbor za ručno upravljanje dvodejstvujućim cilindrima, za operacije podešavanja i pripreme, kao i za uređaje koji namerno treba da rade bez upravljačkog sistema.
Serija HDV na jedan pogled
Zašto obrtni razvodni ventili
Mehaničko upravljanje – jasno, sa fiksiranjem položaja, bez elektrike
Obrtni razvodni ventili serije HDV spajaju jednostavan princip rada sa jasnim kriterijumima izbora: funkcija razvođenja, veličina priključka, DN i položaj priključaka. Tako bez zaobilaznih puteva pronalazite izvedbu koja odgovara cilindru i situaciji rukovanja.
Upravljanje bez struje – sa fiksiranjem položaja i jasno
Ručna poluga se fiksira u svakom položaju razvođenja, tako da je položaj ventila u svakom trenutku vidljiv i opipljiv. Za primene bez električne infrastrukture ili kao namerno jednostavno ručno upravljanje, ovo je najkraći put do funkcije.
Tri funkcije razvoda za različite zadatke cilindra
4/3 sa blokiranim srednjim položajem drži cilindar u poziciji, 4/3 sa rasterećenim (odzračenim) srednjim položajem čini ga bez pritiska i slobodno pokretljivim, dok 4/2 direktno prebacuje između dva krajnja položaja. Funkciju birate prema željenom ponašanju u stanju mirovanja.
Princip obrtnog klizača bez zaptivki
Prema navodima proizvođača, ventili rade sa uliveno-brušenim plastičnim obrtnim klizačem (Delrin/POM) u kućištu od eloksiranog aluminijuma i ne zahtevaju zaptivne elemente u zoni klizača – uslov je dovoljno filtriran komprimovani vazduh.
Četiri veličine, dva položaja priključaka, pribor
Od G1/8 (DN 5) do G1/2 (DN 9), sa bočnim (…-N) ili donjim (…-I) priključcima za montažu na prednju ploču odnosno panel. Za veličinu G1/4 obrtni klizački element i plastični poklopac dostupni su kao rezervni delovi.
Vodič
Kako pravilno izabrati razvodne ventile sa obrtnim klipom
Konstrukcija i šema prekidanja su dva odvojena pitanja izbora. Sledeći blokovi objašnjavaju princip rada serije HDV i ključne kriterijume za dimenzionisanje.
Princip rada i prekidačka funkcija
- Šta je razvodni ventil sa obrtnim klipom
- U telu ventila nalazi se obrtni klizni element. Prilikom okretanja ručne poluge on prelazi preko priključnih otvora i povezuje ili razdvaja ih. Serija HDV je 4-putni ventil: jedan dovod komprimovanog vazduha, dva radna priključka, jedno odzračivanje.
- 4/3 sa blokiranim srednjim položajem
- U srednjem položaju oba radna priključka su zatvorena. Zarobljeni vazduh drži poziciju – zbog kompresibilnosti reč je o zadržavanju, a ne o preciznom pozicioniranju.
- 4/3 sa odzračenim srednjim položajem
- Oba radna priključka se vode ka odzračivanju. Cilindar ostaje bez pritiska i može se ručno pomerati – izbor za funkcije podešavanja i servisiranja.
- Izvedba 4/2
- Dva stabilna položaja, direktno prebacivanje između uvlačenja i izvlačenja, bez neutralnog međupoložaja.
- Fiksiranje i ponašanje pri povratku
- HDV izvedbe sa tri položaja su sa fiksiranjem: izabrani položaj ostaje sve dok se aktivno ne promeni. Za povratak oprugom nudimo ventile sa polugom, tasterom i nožne ventile.
Dimenzionisanje: priključak, DN, protok, pritisak
- G1/8 · DN 5 · 480 Nl/min
- Za male cilindre i pomoćne funkcije.
- G1/4 · DN 7 · 1050 Nl/min
- Najčešće korišćena veličina za standardne primene.
- G1/2 · DN 9
- Za velike zapremine cilindara i kratka vremena hoda; vrednost protoka potvrđujemo prema tehničkom listu proizvođača – do tada na upit.
- Opseg pritiska 0…12 bar
- Sve varijante serije su predviđene za 0…12 bar. Radni medijum je komprimovani vazduh; prema podacima proizvođača, odgovarajuća filtracija je preduslov.
- Četiri podatka za dimenzionisanje
- Prečnik klipa, hod, željeno vreme hoda i dužina creva – na osnovu toga određujemo odgovarajuću veličinu.
- Položaj priključaka …-N / …-I
- …-N označava bočne priključke, …-I označava donje priključke za montažu iza prednje ploče.
Poređenje funkcija prekidanja
4/3 blokirano, 4/3 rasterećeno ili 4/2?
Serija HDV je dostupna u tri funkcije prebacivanja. Odlučujuće je željeno ponašanje cilindra u stanju mirovanja.
| 4/3 srednji položaj zatvoren | 4/3 srednji položaj odzračen | 4/2 | |
|---|---|---|---|
| Ponašanje u srednjem položaju | Oba radna priključka zatvorena, cilindar se drži u položaju | Oba radna priključka rasterećena, cilindar bez pritiska | Nema srednjeg položaja – dva stabilna položaja |
| Tipična primena | Zaustavljanje u međupoložajima, stezanje, držanje zatvorenim | Podešavanje i servisiranje, ručno pomeranje | Direktno prebacivanje između uvlačenja i izvlačenja |
| Aktiviranje | Ručna poluga, sa fiksiranjem | Ručna poluga, sa fiksiranjem | Ručna poluga, dva stabilna položaja |
| Dostupne veličine priključaka | G1/8, G1/4, G1/2 | G1/8, G1/4, G1/2 | G1/4 |
| Položaj priključka | bočno (…-N) i odozdo (…-I) | bočno (…-N), G1/8 i odozdo (…-I) | bočno (…-N) i odozdo (…-I) |
| Napomena | Držanje, bez preciznog pozicioniranja | Bez zaostalog pritiska u cilindru | Ostale kombinacije na upit |
Asortiman
Ventili sa rotacionim razvodnikom i srodni ručni ventili
Nije svakoj ručnoj komandi potreban rotacioni razvodnik. U zavisnosti od načina upravljanja – nožno, pritiskom na dugme, očitavanje krajnjeg položaja na radnom komadu ili logičko povezivanje više signala – bolje odgovara drugačija mehanički aktivirana izvedba.
Iz prakse
Tipični primeri primene
Obrtni razvodni ventili se koriste svuda gde pneumatski pokret treba da se aktivira direktno ručno, bez upravljačke jedinice.
Ručno upravljanje dvostrano dejstvujućim cilindrima
Ventil sa 4 puta obezbeđuje obe komore cilindra i preuzima odzračivanje: za stezne naprave, blokade i obrtne jedinice. Ako cilindar treba da ostane u međupoložaju, izaberite blokirani srednji položaj.
Pripremanje, podešavanje i održavanje
Razvodni ventil sa obrtnim klipom u sporednoj grani pokreće osu direktno na mašini, bez programatora i upravljačkog napona. Odzračeni srednji položaj čini cilindar bez pritiska za promenu alata i traženje kvara.
Montaža na prednju ploču i panel
Izvedbe sa priključcima na donjoj strani (…-I) ugrađuju se u komandne table i kućišta naprava tako da ostaje vidljiva samo ručica, dok je cevna instalacija zaštićena iza ploče.
Klapne i zasuni na rezervoarima
Klapne, zasuni i zaptivanja materijala na rezervoarima mogu se jasno i pouzdano upravljati ručnim ventilom – bez električnog upravljanja na osi kretanja.
Jednostavne naprave i pomoćne funkcije
Duvne mlaznice, izbacivači, pridržači, klizači materijala ili ispitni sklopovi mogu se u potpunosti upravljati ručnim ventilom – čime se smanjuje potreba za ožičenjem, programiranjem i dokumentacijom.
Okruženja bez električnog upravljanja
Tamo gde se namerno ne dovodi elektrika do ose kretanja, koristi se pneumatsko ručno upravljanje. Razvodni ventil sa obrtnim klipom radi bez struje i bez pilotnog vazduha – dovoljna je sila operatera.
Dostupnost
Dostupnost i rok isporuke
Dostupnost se razlikuje u zavisnosti od varijante. Obavezujući rok isporuke navodimo u ponudi ili na upit za konkretan kataloški broj.
U zavisnosti od varijante
Uobičajene veličine serije HDV držimo na lageru, ređe tražene izvedbe nabavljamo po narudžbini.
Rok uz ponudu
Molimo navedite količinu, funkciju prekidanja i željeni položaj priključka – cenu i rok dobijate za konkretan broj artikla.
Specijalne izvedbe na upit
Za specijalne izvedbe – na primer sa unutrašnjim delovima od hromiranog mesinga kao i ručnom polugom i zavrtnjima od nerđajućeg čelika – cenu i rok dobijate na upit.
Rezervni delovi i pribor
Za veličinu G1/4 dostupni su rotacioni klizni element i plastični poklopac; cena na upit.
Kako doći do odgovarajuće varijante
Do dimenzionisanja u tri koraka
Konstrukcija, funkcija razvoda i veličina mogu se sistematično odrediti – pomažemo pri dimenzionisanju.
Odredite funkciju razvoda
Da li cilindar treba da ostane u međupoložaju (4/3 blokiran), da bude bez pritiska i pokretan ručno (4/3 odzračen) ili samo da prebacuje između dva krajnja položaja (4/2)?
Izaberite veličinu i položaj priključaka
Navedite nam prečnik klipa, hod, željeno vreme kretanja i dužinu creva, kao i način montaže – bočni priključci (…-N) ili donji priključci (…-I) za montažu na prednju ploču.
Upit za kataloški broj
Potvrđujemo vam varijantu, cenu i rok isporuke. Dodatne kombinacije i posebne izvedbe moguće su na upit.
Česta pitanja
Obrtni razvodni ventili – često postavljana pitanja
Kratki odgovori o konstrukciji, funkciji prekidanja, montaži i dimenzionisanju.
Šta je obrtni razvodni ventil?
Obrtni razvodni ventil je ručno aktivirani pneumatski ventil kod kog se obrtni klizač u telu ventila kreće preko priključnih otvora i povezuje ih ili razdvaja. Aktivira se ručnom polugom – bez struje, upravljačkog vazduha ili elektronike. Serija HDV je izvedena kao 4-portni ventil: jedan priključak za komprimovani vazduh, dva radna priključka i jedan izduvni otvor.
Koja je razlika između blokiranog i izduvavanog srednjeg položaja?
Kod blokiranog srednjeg položaja oba radna priključka su zatvorena i cilindar se zadržava u poziciji; kod izduvavanog srednjeg položaja oba radna priključka se povezuju sa izduvavanjem i cilindar postaje bez pritiska. Blokirana varijanta je pogodna za zaustavljanje u međupoložajima, a izduvavana za funkcije podešavanja i servisiranja kod kojih cilindar treba ručno pomerati.
Da li su obrtni razvodni ventili sa fiksiranjem ili sa opružnim povratkom?
HDV izvedbe sa tri položaja su sa fiksiranjem – izabrani položaj ostaje sve dok se aktivno ne promeni. Ako ventil treba samostalno da se vrati u početni položaj čim ga rukovalac pusti, pogodnija je izvedba sa opružnim povratkom (dodirna); takve ventile nudimo u kategorijama polužni ventili, taster ventili i nožni ventili.
Koje veličine priključaka postoje kod serije HDV?
Serija HDV je dostupna od G1/8 do G1/2: G1/8 sa DN 5 i 480 Nl/min, G1/4 sa DN 7 i 1050 Nl/min, kao i G1/2 sa DN 9. Vrednost protoka za izvedbe G1/2 potvrđuje se na upit prema tehničkom listu proizvođača.
Šta znače nastavci -N i -I u oznakama artikala?
…-N označava izvedbe sa bočnim priključcima, …-I izvedbe sa priključcima na donjoj strani. …-I varijante su namenjene za montažu na prednju ploču ili panel: vidljiva ostaje samo ručna poluga, dok cevovod prolazi iza ploče.
Koji je predviđeni opseg pritiska i medijum?
Sve varijante serije predviđene su za opseg pritiska od 0 do 12 bara, radni medijum je komprimovan vazduh. Prema navodima proizvođača, odgovarajuće filtriranje je preduslov za predviđenu funkciju principa klizača bez zaptivke; dodatne zahteve proveravamo na upit.
Po čemu se izvedba razlikuje od funkcije prekidanja?
Izvedba opisuje kinematiku aktiviranja i klizača – kod obrtnog kliznog ventila to je obrtni klizač sa ručnom polugom. Funkcija prekidanja (4/2 ili 4/3 sa blokiranim odnosno odzračenim srednjim položajem) opisuje, s druge strane, šemu prekidanja. Ovo su dva odvojena pitanja izbora.
Da li postoje rezervni delovi i posebne izvedbe?
Da – za veličinu G1/4 obrtni klizni element i plastični poklopac vode se kao rezervni deo odnosno pribor, cena na upit. Dodatno je dostupna posebna izvedba u G1/2 sa unutrašnjim delovima od hromiranog mesinga, kao i ručnom polugom i zavrtnjima od nerđajućeg čelika; dalje kombinacije na upit.
