Armature · Automatski leptir ventili

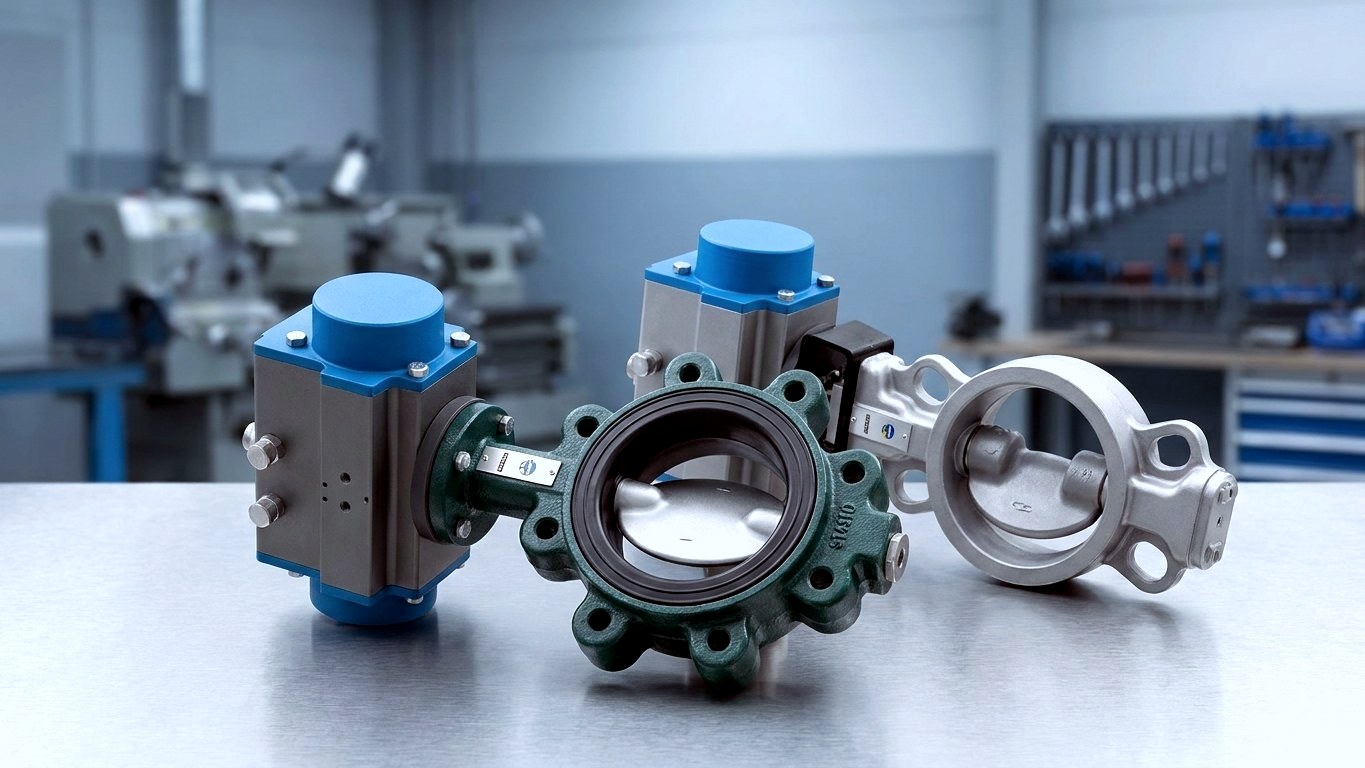

Pneumatski leptir ventili sa pneumatskim okretnim pogonom
Leptir ventili sa pneumatskim okretnim pogonom pouzdano zatvaraju, otvaraju i regulišu vaše cevovode okretanjem diska za 90°. Birajte između dvostrukodelujućih i federovratnih pogona, različitih materijala i nominalnih prečnika – prilagođenih mediju, pritisku i uslovima ugradnje vašeg postrojenja. Od međuprirubnilačkog standarda do izvedbe sa DVGW odobrenjem za vodu – pronađite odgovarajuću seriju.
Dvostruko delujući i oprugom povratni, DN 40–500
Vaše prednosti
Pravilno projektovani pneumatski leptir ventili
Leptir ventil i pneumatski okretni aktuator dolaze kao usklađena jedinica – Vi definišete princip pogona, nazivni prečnik i materijal prema Vašem procesu.
Dva principa pogona
Dvostruko dejstvo (komprimovani vazduh otvara i zatvara) ili oprugom povratno/jednostruko dejstvo sa definisanim bezbednosnim položajem pri nestanku vazduha – Vi određujete ponašanje Vašeg ventila.
Projektovanje prema DN i prirubnici
Serije od DN 40 do DN 500 u međuflanšnoj i prirubničnoj izvedbi, PN6/10/16 kao i ANSI150 u zavisnosti od varijante. Građevinske dužine prema EN 558-1 odnosno ISO 5752.
Materijali za Vaš medijum
Kućišta od GGG40 (epoksidno premazana) ili nerđajućeg čelika, diskovi od 1.4408, manžetne od EPDM i drugih elastomera – hemijska otpornost u zavisnosti od izvedbe.
DVGW sertifikat za vodu
Za primene sa pijaćom vodom i vodom nudimo seriju BUA-D-DVGW – leptir ventile sa DVGW sertifikatom.
Asortiman
Pneumatske leptir slavine prema pogonu i materijalu
Odaberite seriju prema principu pogona, mediju i uslovima ugradnje. Dostupnost i opcije konfiguracije nalaze se na odgovarajućoj stranici proizvoda.
Izbor pogona
Dvostruko dejstvo ili povratna opruga?
Najvažnija odluka pri projektovanju odnosi se na ponašanje leptir slavine pri gubitku pritiska komprimovanog vazduha. Oba principa pogona dostupna su kroz ponuđene serije.
| Dvostruko dejstvo (D) | Povratna opruga (S) | |
|---|---|---|
| Princip rada | Komprimirani vazduh otvara i zatvara | Komprimirani vazduh otvara, opruga zatvara (ili obrnuto) |
| Ponašanje pri nestanku vazduha | Zaklopka ostaje u poslednjem položaju | Zaklopka prelazi u definisani bezbednosni položaj |
| Bezbednosni položaj | Nije samodelatno | Fail-Safe (normally closed / normally open) |
| Tipična primena | Brzo, precizno ponavljajuće komutacije | Procesni koraci sa zahtevima bezbednosti |
| Upravljački pritisak | 5,5–8 bar | 5,5–8 bar |
Pomoć pri projektovanju
Kako pronaći odgovarajući leptir ventil
Pre odabira zapišite DN, standard prirubnice, medijum i željeni sigurnosni položaj – tako ćete u nekoliko koraka pronaći odgovarajuću seriju.
Odredite princip pogona
- Dvostruko delujući (D)
- Komprimirani vazduh deluje u oba smera; kompaktno i često ekonomičnije – pri otkazu zadržava poslednji položaj.
- Oprugom povratni (S)
- Opruga automatski vraća zaklopku u definisani sigurnosni položaj pri gubitku pritiska vazduha.
- Sigurnosni položaj
- Za sigurnosno relevantne procesne korake definisati 'normally closed' ili 'normally open'.
Procenite instalaciju i medijum
- Nominalni prečnik (DN)
- Unutrašnji prečnik cevi određuje seriju – od DN 40 do DN 500 zavisno od serije.
- Standard prirubnice i nominalni pritisak
- PN6/10/16 ili ANSI150; međuprirubničko ili prirubnično izvođenje, građevinske dužine prema EN 558-1 odnosno ISO 5752.
- Materijal i temperatura
- Uskladiti kućište, disk i manžetnu (npr. GGG40/1.4408/EPDM) sa medijumom i temperaturnim opsegom.
- Dovod komprimovanog vazduha
- Obezbediti radni pritisak 5,5–8 bar i uzeti u obzir opremu kao što su jedinice za pripremu vazduha.
Oblasti primene
Gde rade pneumatske leptir slavine
Pogodnost za određeni medij zavisi od materijala, manšetne i temperaturnog/pritisnog opsega odabrane serije – proverite podatke na stranici proizvoda.

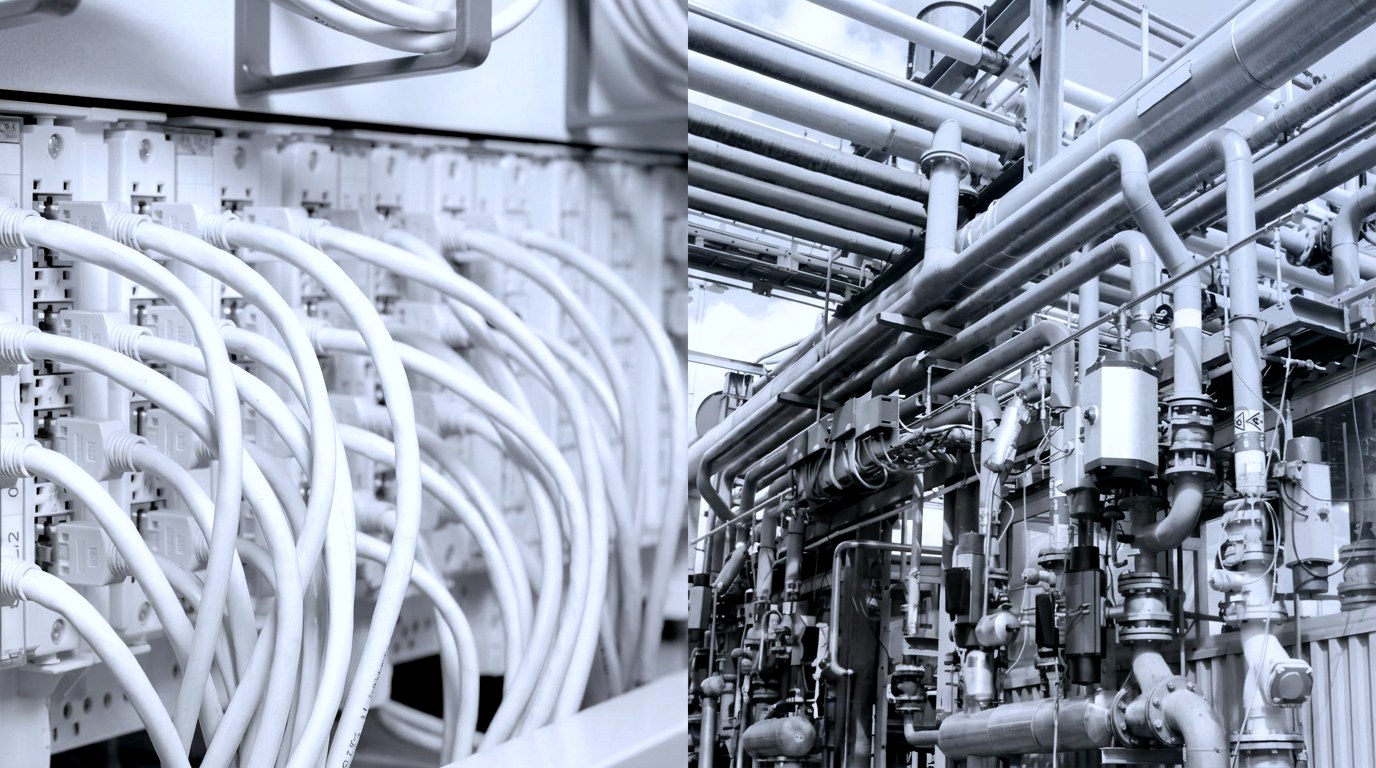

Procesna i hemijska industrija
Zatvaranje i grubo regulisanje tečnosti i gasova u cevovodima srednje do velike nominalne širine.

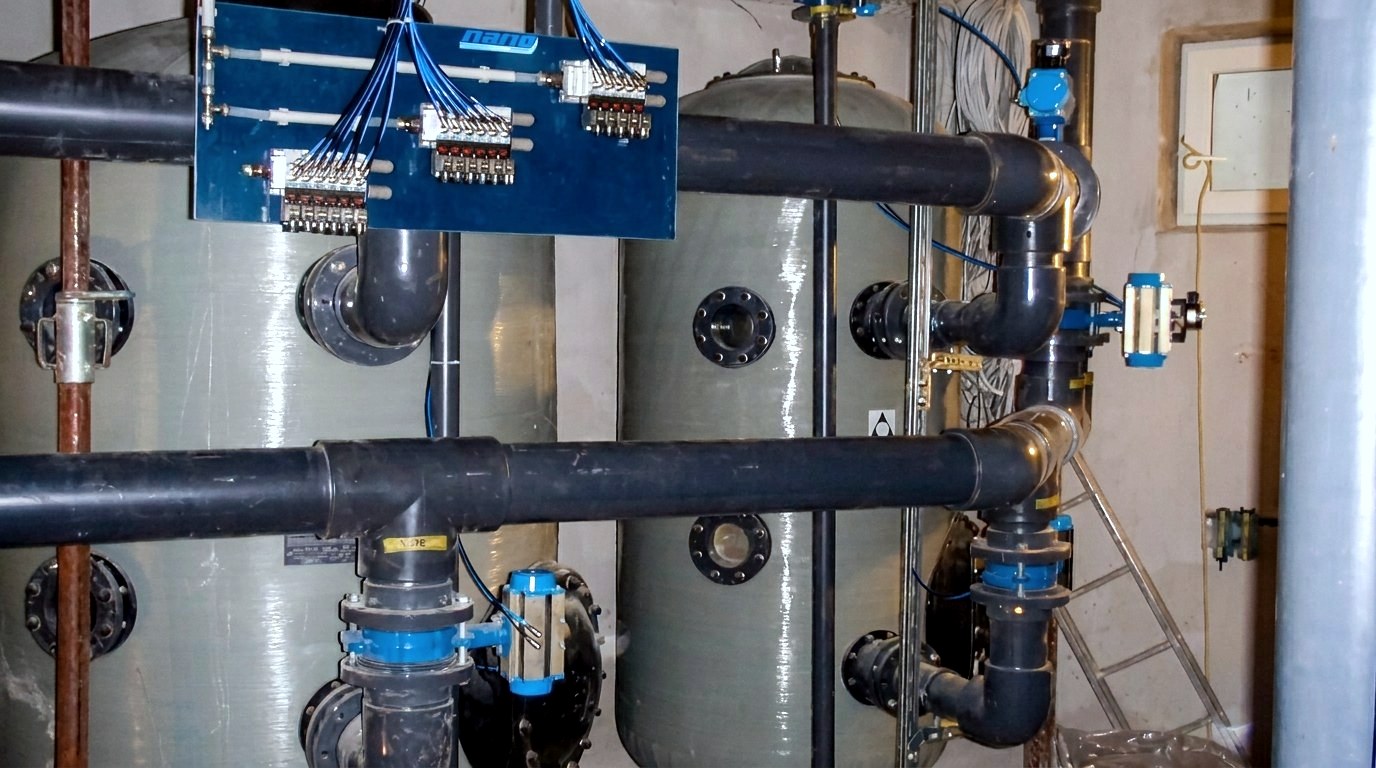

Prečišćavanje i vodosnabdevanje
DVGW-odobrene izvedbe za pitku i tehničku vodu u sistemima vodosnabdevanja i prečišćavanja.

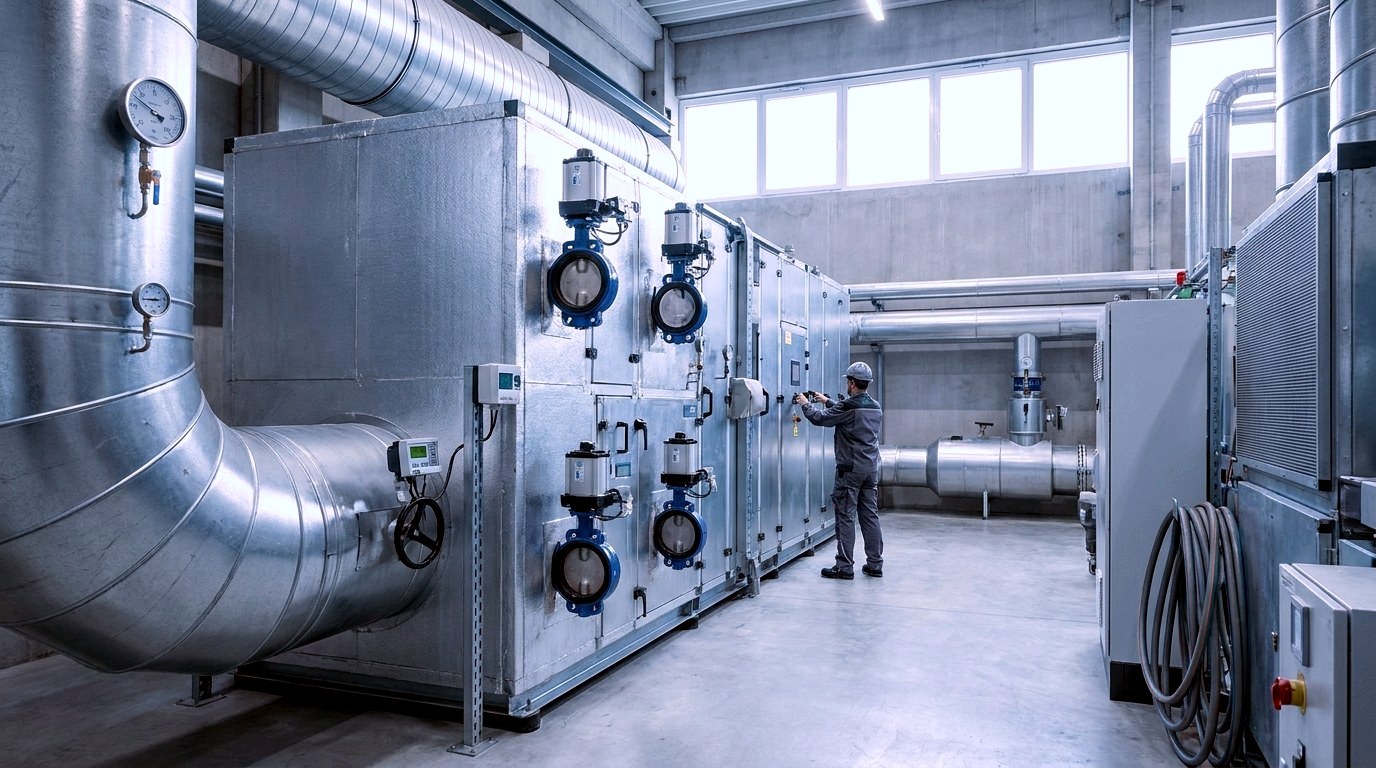

Ventilacija i klimatizacija
Pouzdano upravljanje velikim strujama vazduha i gasa pri maloj diferencijalnoj razlici pritiska.

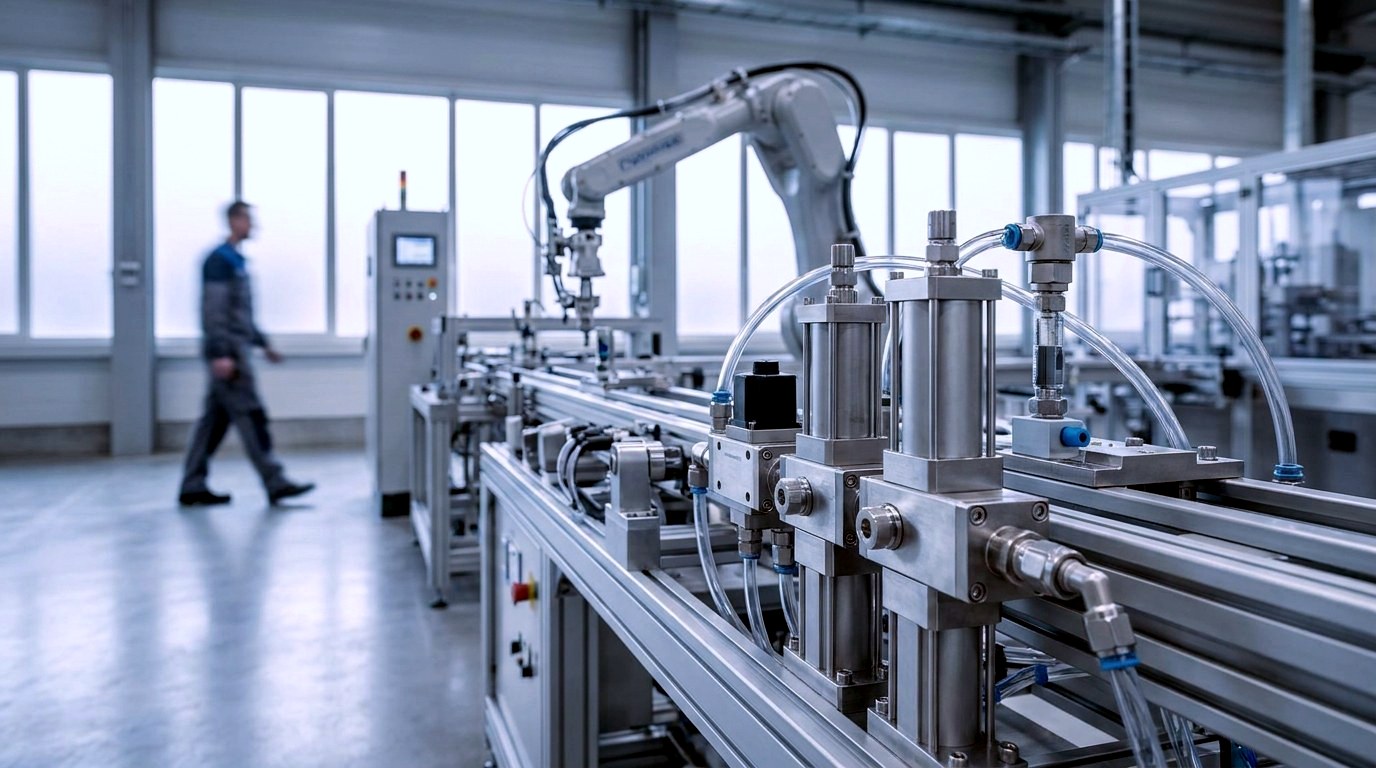

Postrojenja i mašinogradnja
Automatizovane funkcije zatvaranja kao deo pneumatski upravljanih procesnih sekvenci.

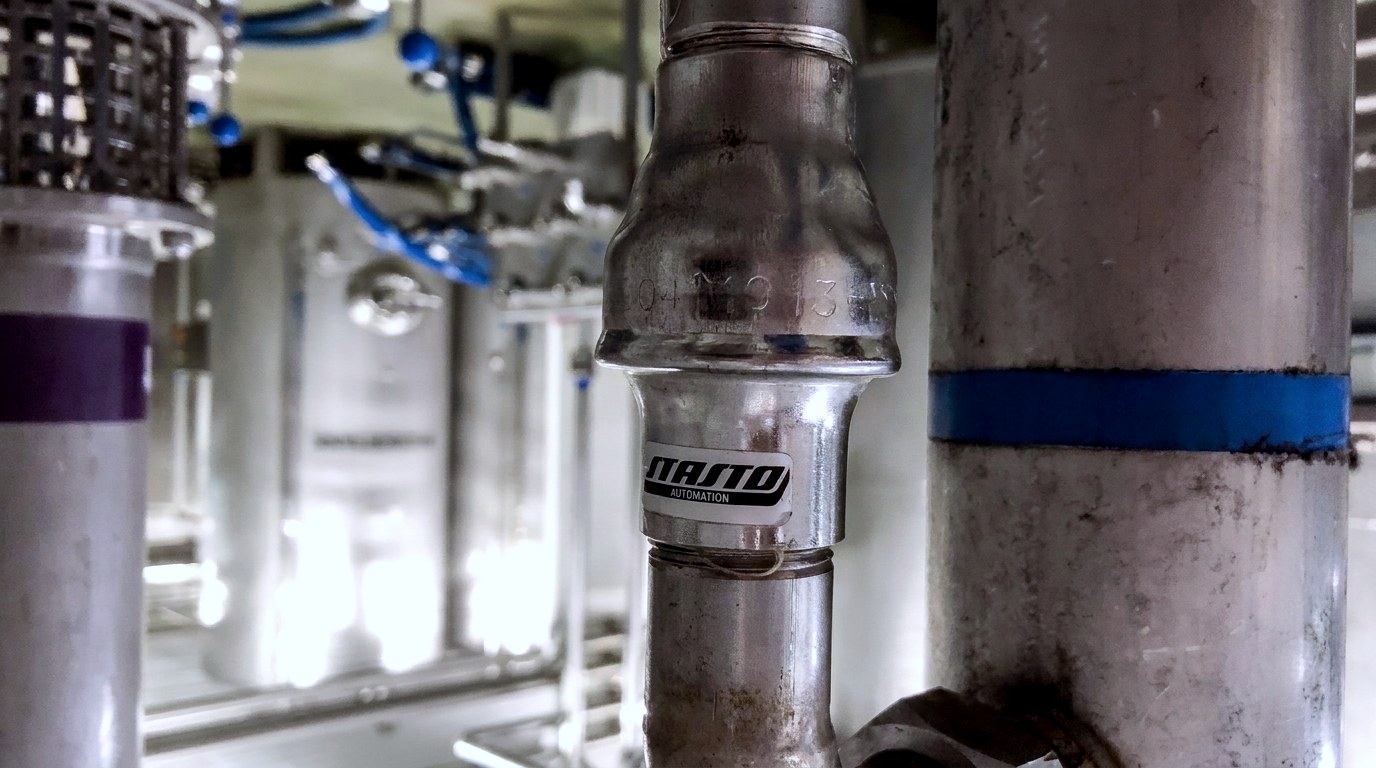

Mediji u prehrambenoj industriji
Izvedbe od nerđajućeg čelika i elastomera za higijenski prihvatljive procesne cevovode, zavisno od varijante.

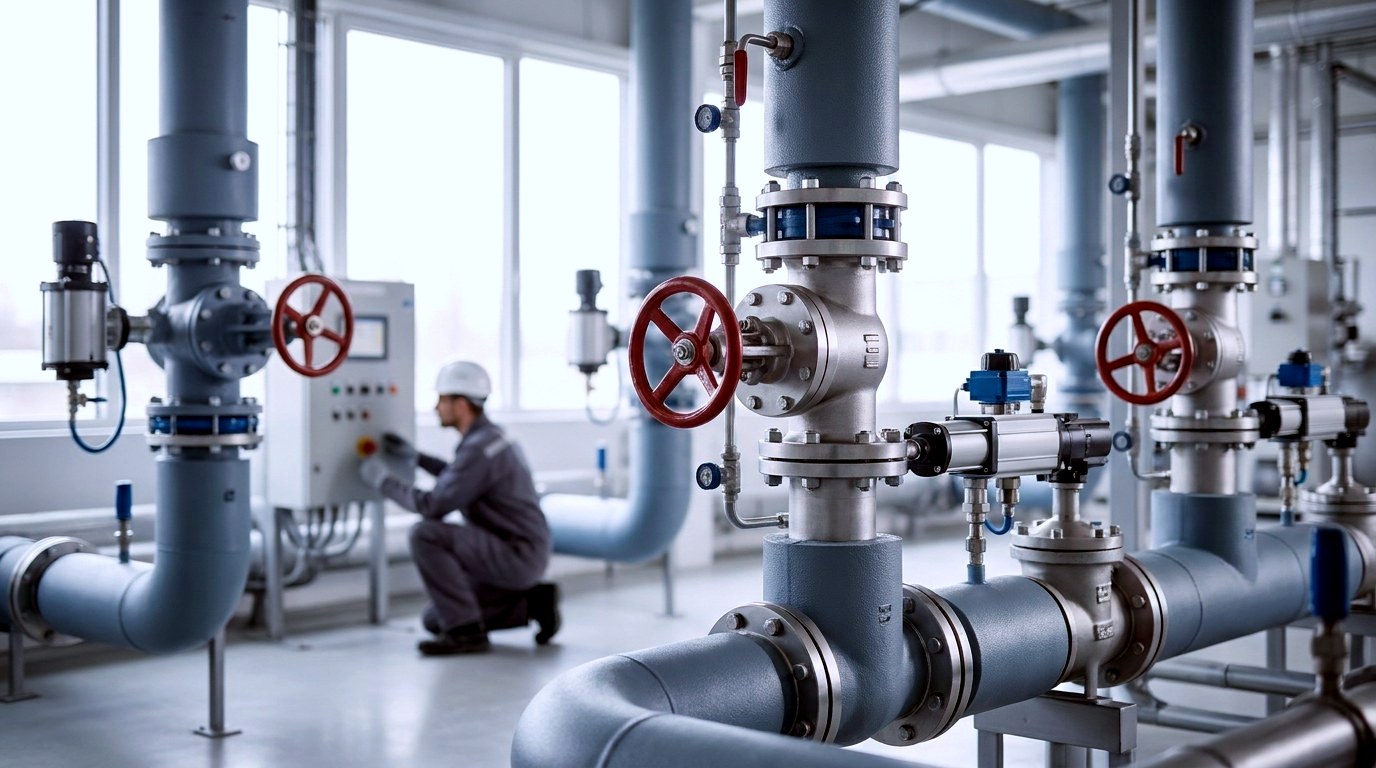

Industrijska proizvodnja
Pouzdano zatvaranje procesnih medija u proizvodnim i dovodnim cevovodima.
Dostupnost i konfiguracija

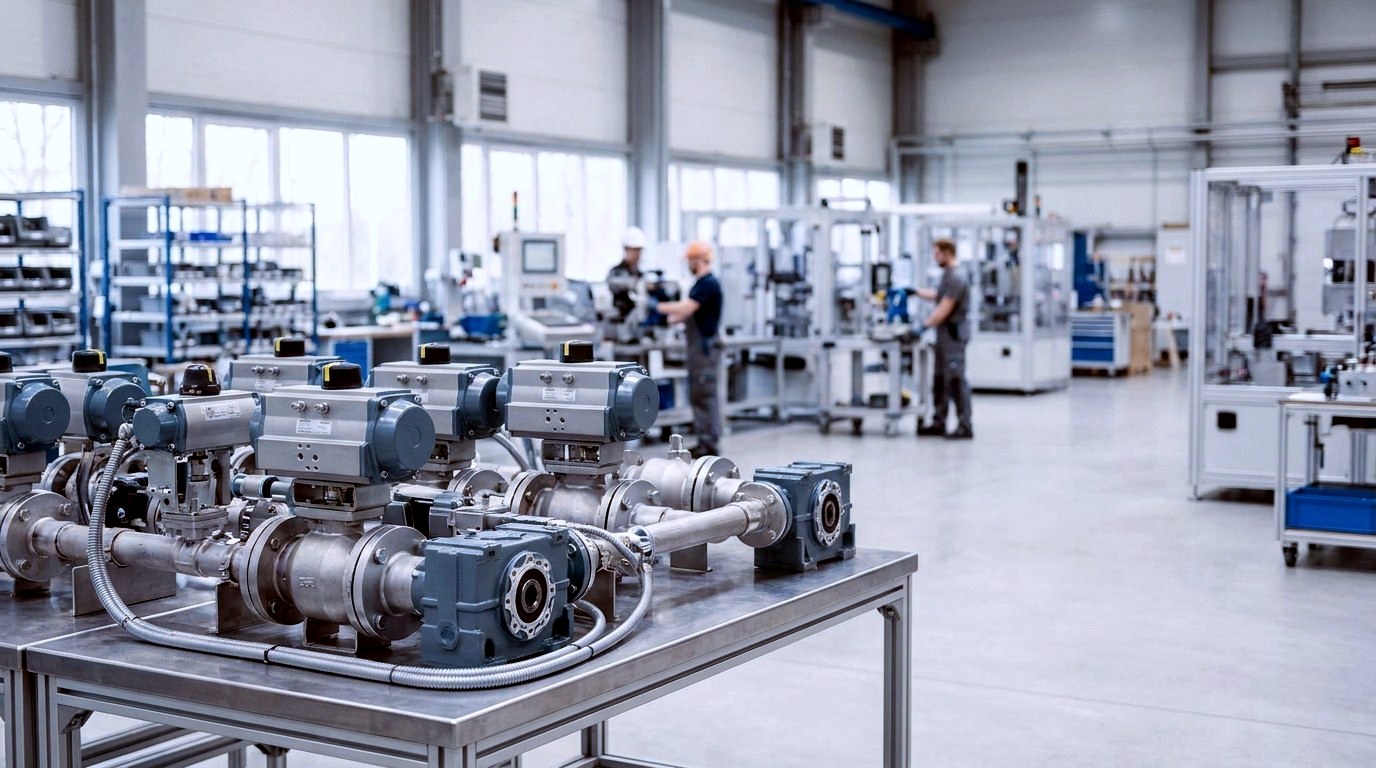

Isporučeno sa pogonom i priborom
Dostupni opseg nominalnih širina, materijala i pogona zavisi od odgovarajuće serije i varijante. Za specijalne izvedbe rado ćemo Vam pripremiti ponudu na upit.
Ventil i pogon kao jedinica
Leptir ventil i pneumatski obrtni pogon isporučuju se kao usklađena, montažno gotova jedinica.
Pribor se može dopuniti
Montagni setovi za pozicionere, krajnje prekidače ili NAMUR magnetne ventile mogu se dodati u zavisnosti od serije.
Dostupnost po varijanti
Rok isporuke i opcije konfiguracije naći ćete na odgovarajućoj stranici proizvoda ili ih razjasnite sa našom prodajom.
Specijalne izvedbe
Drugačije kombinacije materijala kao i viši temperaturni ili tlačni opsezi na upit.
Česta pitanja
Pneumatski leptir ventili – FAQ
Odgovori na najčešća pitanja o dimenzionisanju, pogonu i materijalima.
Šta je pneumatski leptir ventil?
Pneumatski leptir ventil (butterfly valve) zatvara cevovod pomoću okretno oslonjene ploče koju pneumatski okretni pogon zakreće za 90°. Na taj način se ventil otvara i zatvara daljinski i automatizovano.
Koji upravljački pritisak je potreban?
Pneumatski pogoni naših serija rade sa upravljačkim pritiskom od 5,5 do 8 bar – uobičajena vrednost za industrijske mreže komprimovanog vazduha.
Koja je razlika između dvostruko delujućih i oprugom povratnih ventila?
Dvostruko delujući pogoni koriste komprimovani vazduh za otvaranje i zatvaranje; oprugom povratni pogoni pri nestanku vazduha automatski prelaze u definisani sigurnosni položaj (Fail-Safe).
Koji nominalni prečnici su dostupni?
U zavisnosti od serije, dostupni su nominalni prečnici od DN 40 do DN 500. Tačan opseg za određenu seriju možete pronaći na odgovarajućoj stranici proizvoda.
Da li postoje izvedbe za vodu za piće?
Da. Serija BUA-D-DVGW dostupna je sa DVGW sertifikatom za vodu – kućište GGG40 epoksidno presvučeno, ploča 1.4408, zaptivač EPDM.
Koji standardi prirubnica su podržani?
U zavisnosti od serije PN6/10/16 kao i ANSI150, u međuprirubničkoj ili prirubnilačkoj izvedbi sa građevinskim dužinama prema EN 558-1 odnosno ISO 5752.
Za koje medije i temperature su leptir ventili pogodni?
To zavisi od materijala i manžetne odabrane varijante. Dozvoljeni opsezi medija, temperature i pritiska navedeni su na odgovarajućoj stranici proizvoda; specijalne izvedbe su moguće na upit.
Srodne kategorije
Odgovarajuće varijante pogona i zaporni elementi
Alternativni pogoni i srodni zapornički elementi za vašu instalaciju.
Izaberite sada
Pronađite odgovarajući pneumatski leptir ventil
Odaberite princip pogona, nominalni prečnik i materijal – ili se obratite našem tehničkom prodajnom timu za pomoć pri dimenzionisanju.
