Priključivanje komprimovanog vazduha

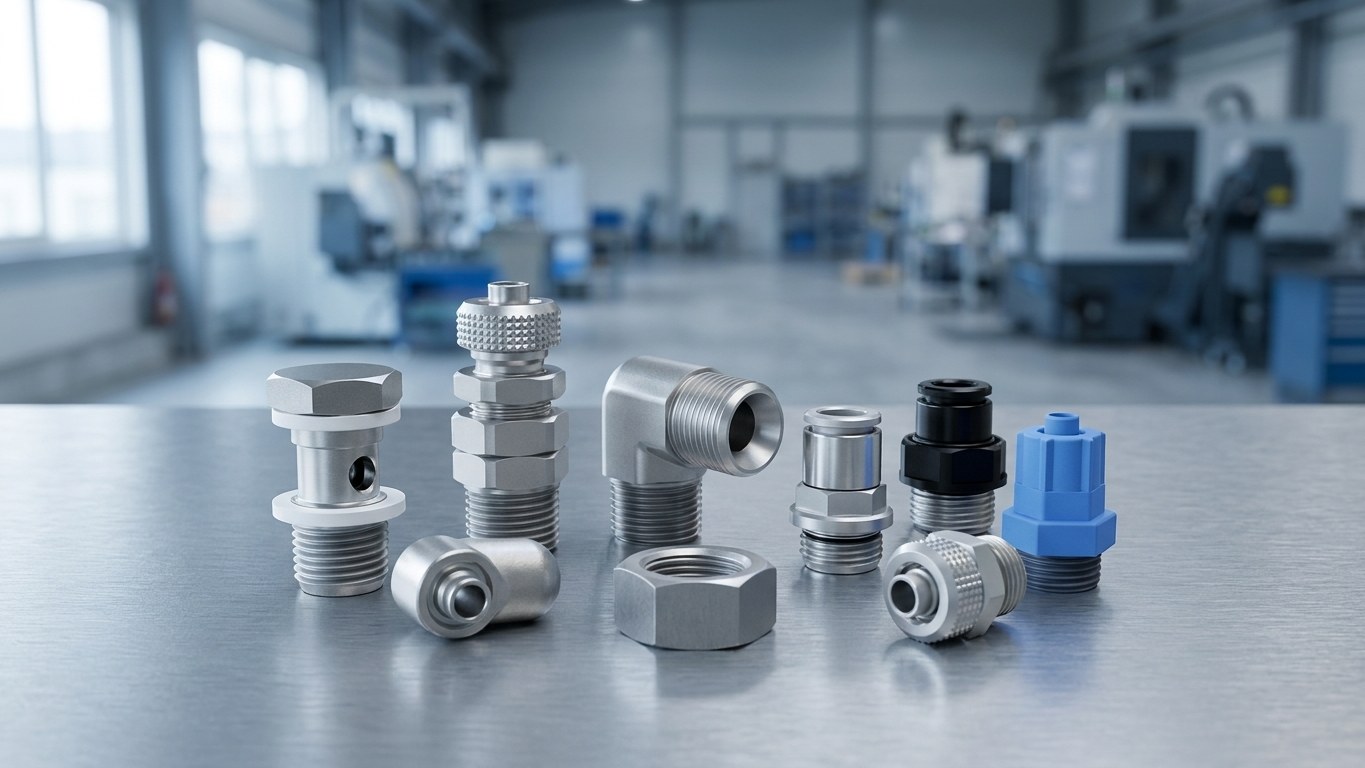

Pneumatski priključci — klizni zasun i brze spojnice za priključivanje komprimovanog vazduha
Brze spojnice povezuju crevo i komponentu u pneumatskim sistemima brzo, zaptiveno i bez alata. U STASTO-u pronađite kompletan program pneumatskih priključaka u tri linije materijala — niklovana bronza i nerđajući čelik 1.4404 za radne pritiske od –0,99 do 20 bar, kao i POM za –0,99 do 18 bar. Od ravnog navojnog niple do okretnih ugaonih i T-priključaka i prirubničkih priključaka — odaberite odgovarajući oblik prema navoju, spoljašnjem prečniku creva i situaciji ugradnje.
Brze spojnice u tri linije materijala
Zašto STASTO
Pneumatski priključci sa sistemom
Od ravnog ugradbenog priključka do okretnog kutnog priključka — usklađeno prema navoju, materijalu i cevi.
Tri linije materijala iz jednog asortimana
Mesing niklovan za standardnu primenu, nerđajući čelik 1.4404 za prehrambenu, farmaceutsku i agresivnu sredinu, POM za lagane plastične primene — u potpunosti usklađeno prema spoljnom prečniku creva i navoju.
Mehanizam umetanja bez alata
Ubacite cev, zaključano, zaptiveno: umetni spoj sa prstenom za držanje i O-prstenom štedi vreme montaže i može se višekratno otpustiti.
Potpuna dubina oblika ugradnje
Ravni, kutni, T, Y, križni, pregradni i vijčani — uključujući okretne 360° serije za slobodno usmjeravanje vođenja creva.
Odgovarajući program creva i cevi uz to
Plastična creva serija PA, PE, PU i CP kao i kompresni vazdušni crevo serije CA naći ćete u istom asortimanu — usklađeno sa umetnim priključcima.
Odabir oblika ugradnje
Klizni zasuni prema obliku gradnje
Odaberite odgovarajući oblik prema navoju, spoljnom prečniku creva i situaciji ugradnje.
Vodič
Šta su pneumatski priključci?
Funkcija, izbor materijala i oblik — kompaktno objašnjenje za ispravan odabir.
Funkcija i materijal
- Princip rada
- Crevo se ubacuje u priključak; prsten za hvatanje ga fiksira pozitivnim spojem, a O-prsten zaptiva. Za odvajanje se pritiska prsten za otpuštanje — veza je višekratno upotrebljiva.
- Niklovan mesing
- Robustan standardni materijal za opštu primenu komprimovanog vazduha, radni pritisak –0,99 do 20 bar.
- Nerđajući čelik 1.4404
- Za higijenske, farmaceutske i antikorozivne zahteve, radni pritisak –0,99 do 20 bar.
- POM
- Lak i ekonomičan za primenu sa plastičnim elementima, radni pritisak –0,99 do 18 bar.
Oblik i izbor creva
- Koji oblik odabrati?
- Ravni za direktan priključak, ugaoni za preusmeravanje na ograničenom prostoru, okretni/360° za slobodno orijentisanje, T/Y/krstasti za razgranavanje, pregradni za provođenje kroz zid.
- Kriterijumi odabira
- Odlučujući faktori su vrsta navoja, spoljašnji prečnik creva i situacija ugradnje.
- Odgovarajuće crevo
- Brzospojni priključci su projektovani za određene spoljašnje prečnike creva. Odgovarajuća plastična creva serija PA, PE, PU i CP, kao i pneumatsko crevo CA, nalaze se u STASTO programu za pneumatiku.
Poređenje materijala
Mesing, nerđajući čelik ili POM?
Tri linije materijala u direktnom poređenju za ispravan odabir.
| Mesingani, niklovan | Nerđajući čelik 1.4404 | POM | |
|---|---|---|---|
| Radni pritisak | –0,99 do 20 bar | –0,99 do 20 bar | –0,99 do 18 bar |
| Tipična primena | Opšti komprimovani vazduh, standard | Prehrambena industrija, farmacija, korozija | Lagana gradnja, plastične primene |
| Svojstvo | Robusno, širok asortiman serija | Otporno na koroziju, higijenska izvedba | Lagan, ekonomičan |
| Mehanizam spajanja | Bez alata, višestruko rasklopivo | Bez alata, višestruko rasklopivo | Bez alata, višestruko rasklopivo |
Oblasti primene
Pneumatski priključci u primeni
Od industrijskog postrojenja do higijenske proizvodnje — pravi oblik i pravi materijal za svaki zadatak.

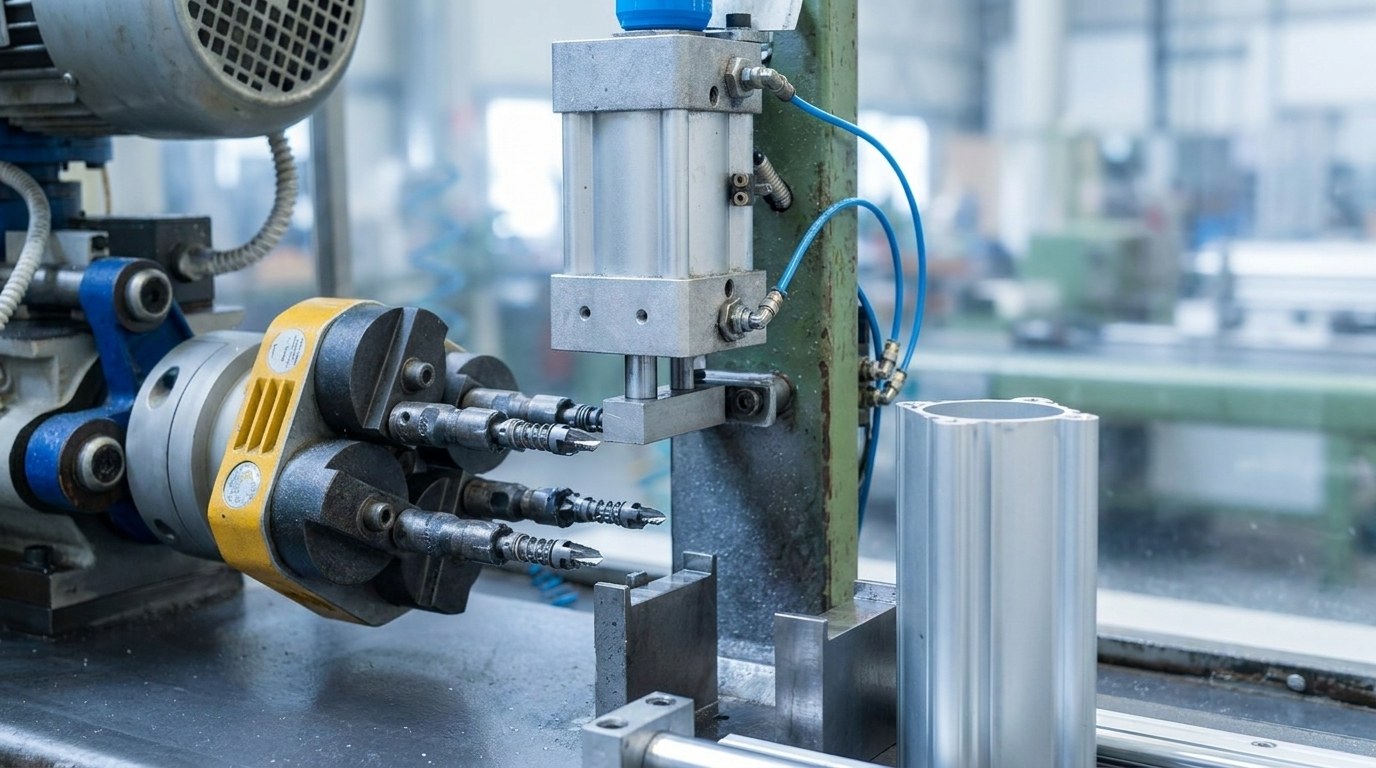

Mašinogradnja i projektovanje postrojenja
Povezivanje cilindara, ventila i hvataljki. Rotirajuće ugaone serije poput PI16-360 olakšavaju montažu na uskim osovinama.

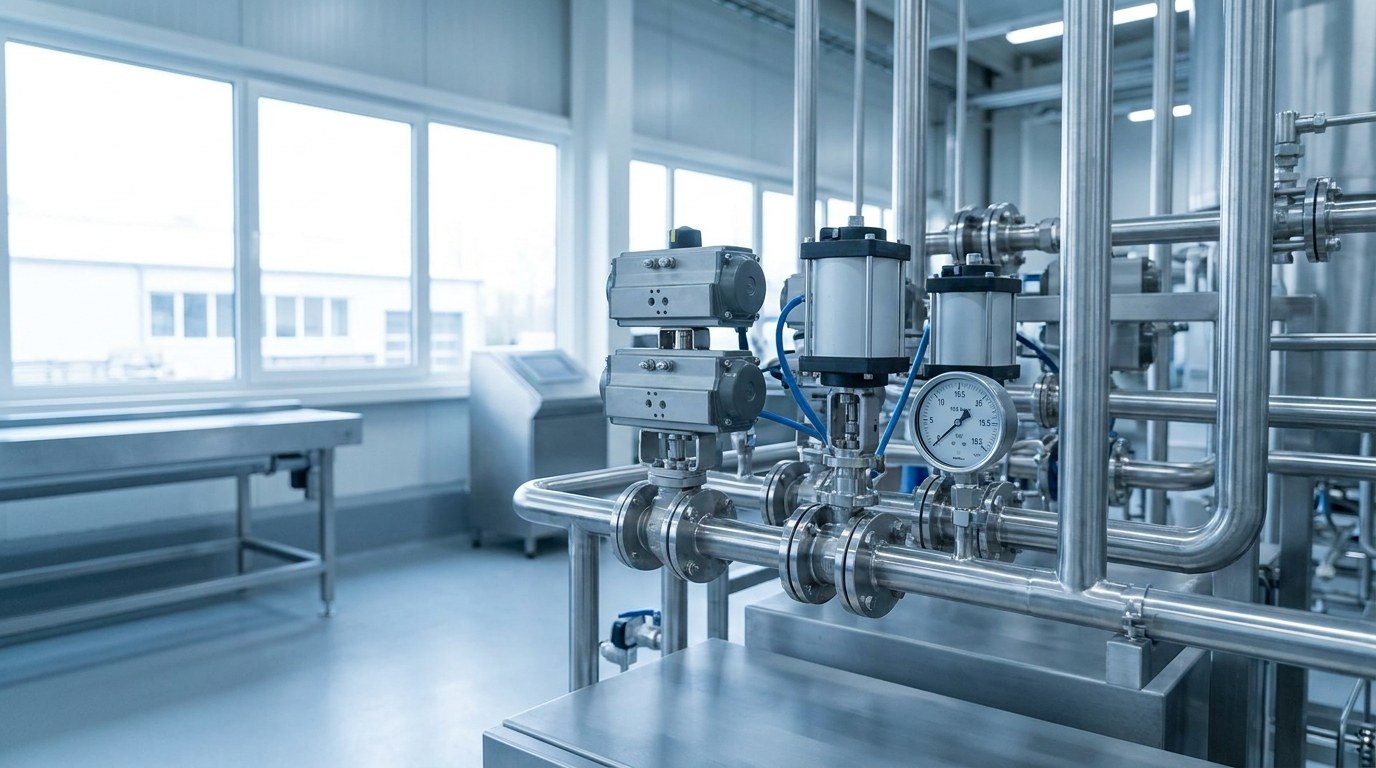

Prehrambena i farmaceutska industrija
Nerđajući čelik 1.4404 za okruženja sa intenzivnim čišćenjem i korozijom, radni pritisak do 20 bar.

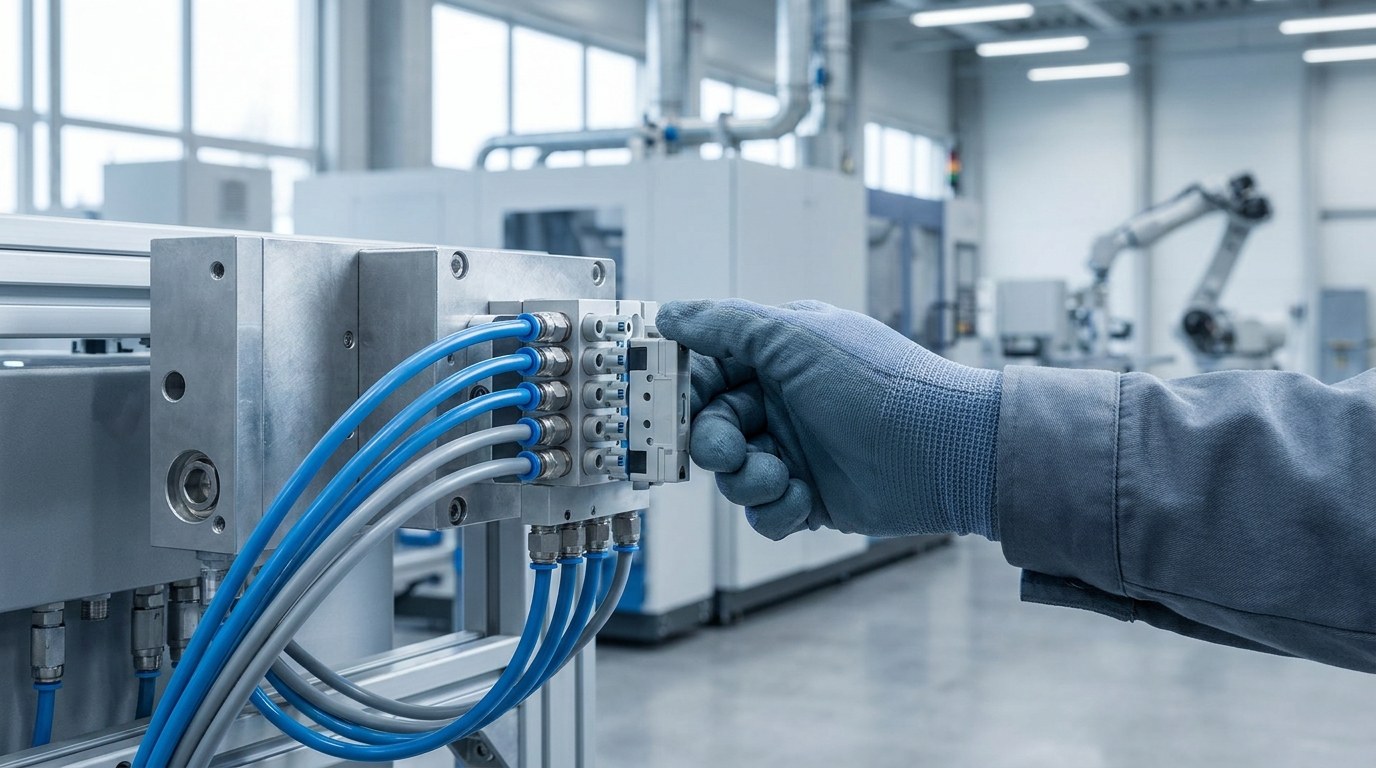

Održavanje i retrofit
Višestruko rasklopivi klizni zasuni omogućavaju brzu zamenu komponenti bez alata.

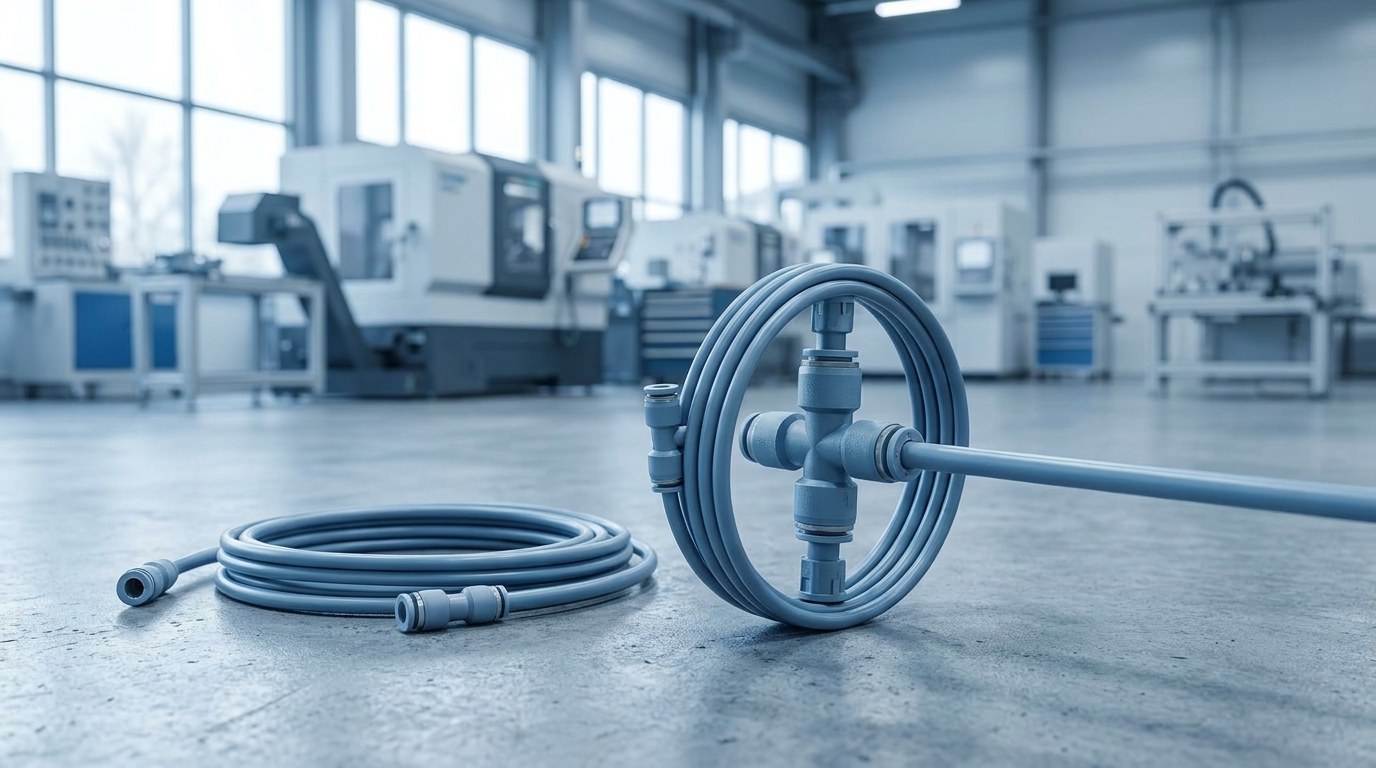

Manipulacija i lagana gradnja
POM priključci za pritisak za konstrukcije osetljive na težinu do 18 bar.

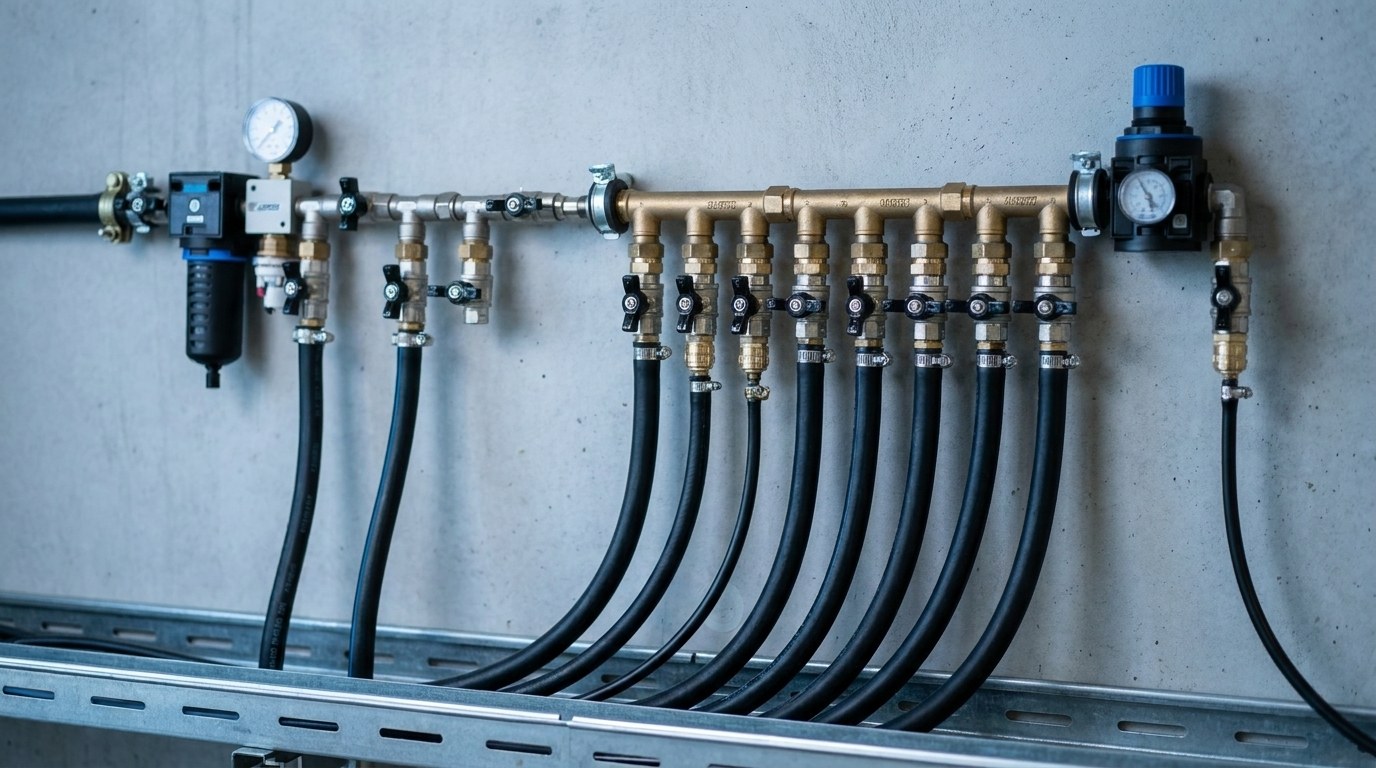

Distribucija komprimovanog vazduha
Ravni, T- i križni priključci za pregledne crevovodne instalacije i odvojke u mreži komprimovanog vazduha.

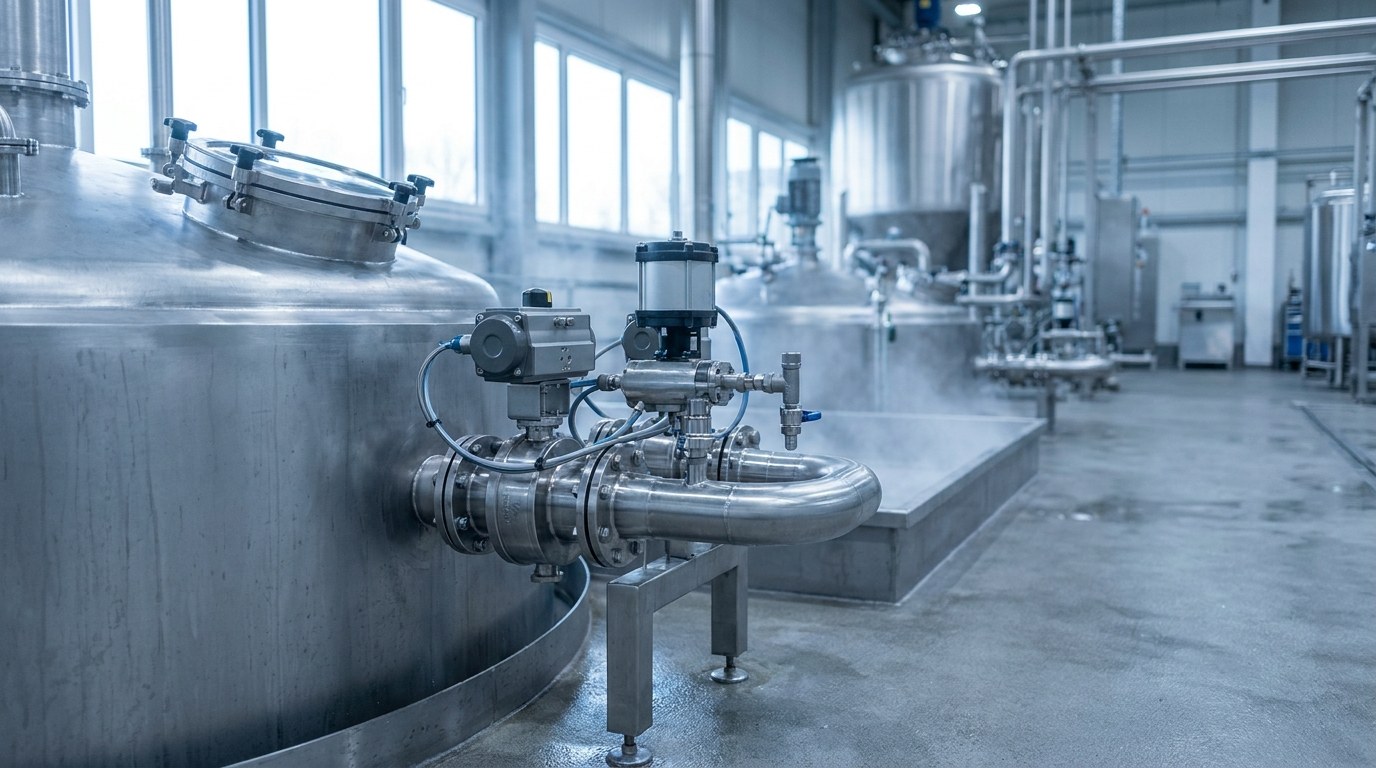

Agresivne sredine
Nerđajući čelik 1.4404 otporan je na korozivne medije i zahtevne atmosfere.
Pogodno uz to
Odgovarajući program creva i cevi
Umetni priključci su projektovani za definisane spoljne prečnike creva — ovde ćete pronaći odgovarajuća creva i spojne elemente.
Često postavljana pitanja
FAQ o pneumatskim spojnicama
Odgovori na najvažnija pitanja o spojnicama za creva, materijalima i oblicima ugradnje.
Šta je pneumatska spojnica?
Pneumatska spojnica je priključak za crevo koji creva spaja s pneumatskim komponentama bez alata i bez propuštanja pritiska. Crevo se umetne, prsten za zadržavanje ga fiksira, a O-prsten obezbeđuje zaptivanje.
Koji radni pritisak je moguć?
Mesingane niklujuće i nerđajuće čelične spojnice (1.4404) podnose do 20 bar, POM do 18 bar — u vakuumskom opsegu od –0,99 bar.
Šta je podešavajući ugaoni priključak?
Podešavajući ugaoni priključak je okretni ugaoni priključak iz serija od 360°, čiji izlaz za crevo može biti slobodno usmeren. Kod STASTO to su serije kao PI16-360, PI14-360 i PI19-360.
Šta je klizni zasun?
Klizni zasun je zaptiveni provod kroz zidove ili kućišta. Kod STASTO dostupan je kao serija PI27 u mesingu.
Da li su priključci za višekratnu upotrebu?
Da, spojnica se može odvojiti pomoću prstena za otključavanje i ponovo umetnut. Višekratno je upotrebljiva.
Koje crevo odgovara ovom priključku?
Odgovarajuće su crevo serije PA, PE, PU i CP prema navedenom spoljašnjem prečniku creva za priključak. Ove serije možete pronaći u STASTO programu pneumatike.
Izaberite odmah
Prava pneumatska spojnica za vašu primenu
Izaberite oblik ugradnje i materijal — ili se posavetujte o navoju, opsegu pritiska i izboru creva.
