Precizna čelična cev 38 mm spoljni prečnik – bešavna, cinkovana i u nerđajućem čeliku 1.4571
Tražite bešavnu preciznu čeličnu cev spoljnog prečnika 38 mm i potrebna vam je odgovarajuća debljina zida, pravi materijal i tehnika priključka koja odgovara? Kod STASTO pronaći ćete kompletan opseg dimenzije 38 na jednom mestu: bešavnu čeličnu cev, golu, prema DIN 2391/C i EN 10305-4 u debljinama zida 2,5 / 3 / 4 / 5 mm, belo-cinkovanu izvedbu za korozivno opterećena okruženja kao i bešavnu cev od nerđajućeg čelika 1.4571 prema EN ISO 1127. Sve cevi su prema DIN 2391 predviđene za navojne spojnice i mogu se kombinovati sa spojnicama sa reznim prstenom prema ISO 8434-1 (DIN 2353) u kontinuiranu cevnu instalaciju.
Pregled Ø 38 mm
Zašto STASTO
Jedan spoljni prečnik, tri materijala, sve klase pritiska
Dimenzioni opseg 38 kod STASTO obuhvata sve uobičajene izvedbe – od gole precizno vučene čelične cevi do nerđajuće cevi 1.4571 – uključujući odgovarajuću tehniku spajanja sa noževim prstenom prema ISO 8434-1 (DIN 2353).
Jedna dimenzija, sve klase pritiska
Spoljni prečnik ostaje na 38 mm – debljina zida određuje izvedbu: 38x2,5 sa 166 bar, 38x3 sa 198 bar, 38x4 sa 264 bar i 38x5 sa 330 bar maksimalnog radnog pritiska. Tako birate rezervu pritiska bez promene dimenzije cevi ili veličine spojnice.
Bešavno proizvedeno i ispitano
Gole cevi su proizvedene prema DIN 2391/C, kao i DIN 2445-2 / DIN 1630 i EN 10305-4, fosfatirane i ispitane vrtložnim strujama. Materijal St37.4. Bešavno znači: bez podužnog šava, ravnomerna debljina zida i čist naleg noževog prstena po celom obimu.
Materijal prilagođen okruženju
Golo fosfatirano za zaštićena mesta ugradnje, spolja galvanski cinkovano i plavo hromatirano (iznutra golo) za vlažne sredine, ili bešavna nerđajuća cev 1.4571 – termički obrađena, nagrizana, klasa tolerancije D4/T3. Pogodnost za vaš medijum rado razjašnjavamo u pojedinačnom slučaju.
Cev, spojnica i pričvrsni pribor iz jednog izvora
Uz cev, STASTO obezbeđuje i tehniku priključivanja i fiksiranja: navrtke sa zarezanim prstenom po ISO 8434-1 (DIN 2353) u pocinkovanom čeliku (serije C-DPR, C-B4, C-B7) i nerđajućem čeliku 1.4571 (A-DPR-71, C-DPR-71, C-B4-71), zavarni konusi serije C-SKA za cev 38x3 do 38x8, kao i cevne obujmice.
Vodič
Pravilno dimenzionisanje 38 mm – tri odluke
Spoljni prečnik, debljina zida, materijal i tehnika priključka su međusobno povezani. Ovaj pregled vodi kroz najvažnije kriterijume izbora za precizne čelične cevi Ø 38 mm.
Izbor debljine zida – pritisak ispred težine
- 38x2,5
- 166 bar maksimalnog radnog pritiska – ekonomičan standardni izbor za umerene pritiske.
- 38x3
- 198 bar – srednji nivo sa osetno više rezerve pri gotovo istom rukovanju.
- 38x4
- 264 bar – dostupno i u belo-cinkovanoj izvedbi 38X4WV.
- 38x5
- 330 bar – za specijalne mašine i ispitne stanice sa visokim zahtevima za pritisak.
- Pravilo dimenzionisanja
- Pored radnog pritiska, bitni su i pritisni udari, radijusi savijanja i vibracije. U slučaju sumnje, odaberite sledeću veću debljinu zida – veličina navrtke ostaje ista.
Izbor materijala – okruženje je važnije od cene
- Fosfatirano, bez premaza
- St37.4, ispitano vrtložnim strujama – ekonomično standardno rešenje za zaštićena mesta ugradnje.
- Belo-cinkovano
- Spolja galvanski pocinkovano i plavo hromatirano, unutra bez premaza – za vidljivo polaganje ili mesta izložena vlazi.
- Nerđajući čelik 1.4571
- Termički obrađeno, nagriženo, klasa tolerancije D4/T3 prema EN ISO 1127 / DIN 17456-58 – za primene izložene koroziji.
- Kombinacija materijala
- Izbor materijala uvek usklađujte sa spojnom armaturom: cev od nerđajućeg čelika najbolje je kombinovati sa spojnicama od 1.4571.
Usklađivanje priključne tehnike – DIN 2391 i DIN 2353
- DIN 2391
- Sve cevi prečnika 38 mm su, prema opisu proizvoda, izrađene u skladu sa DIN 2391 i pogodne za spojnice.
- Klasa tolerancije D4/T3
- Varijanta od nerđajućeg čelika dodatno je specificirana klasom D4/T3 – osnova za precizno naleganje zaptivnog prstena.
- ISO 8434-1 (DIN 2353)
- Povezivanje preko spojnica sa zaptivnim prstenom (Schneidring); u STASTO asortimanu priključna tehnika 38 mm spada u tešku seriju (S).
- Izbor serije
- Koja serija zaptivnog prstena odgovara zavisi od materijala, postupka montaže i nivoa pritiska – usklađenost provera vamo za vašu konfiguraciju.
Napomene za obradu
- Sečenje na dužinu
- Isečeni krajevi cevi treba da budu pod pravim uglom, skinite oštre ivice i očistite pre montaže.
- Predmontaža
- Predmontažu noževog prstena izvršite prema uputstvu proizvođača za odgovarajuću seriju spojnica.
- Podupiranje
- Cevovode podupreti cevnim obujmicama tako da na spojnici ne deluju momenti savijanja.
Poređenje varijanti
Sve varijante 38 mm na jednom mestu
Isti spoljni prečnik, različita debljina zida i izvedba: tabela prikazuje podatke proizvođača o materijalu, debljini zida, maksimalnom radnom pritisku i normi.
| 38X2,5 | 38X3 | 38X4 | 38X5 | 38X4WV | 38X4/71 | 38X5/71 | |
|---|---|---|---|---|---|---|---|
| Izvedba / materijal | bešavna sjajna, fosfatirana, St37.4 | bešavno, sirovo, fosfatirano, St37.4 | bešavno, sirovo, fosfatirano, St37.4 | bešavno, sirovo, fosfatirano, St37.4 | bело-cинkovano, plavo hromatizovano, iznutra sirovo | bešavno, nerđajući čelik 1.4571, nagriženo | bešavno, nerđajući čelik 1.4571, nagriženo |
| Debljina zida | 2,5 mm | 3 mm | 4 mm | 5 mm | 4 mm | 4 mm | 5 mm |
| maks. radni pritisak | 166 bar | 198 bar | 264 bar | 330 bar | 264 bar | 309 bar | 371 bar |
| Norma | DIN 2391/C, EN 10305-4 | DIN 2391/C, EN 10305-4 | DIN 2391/C, EN 10305-4 | DIN 2391/C, EN 10305-4 | DIN 2391/C, EN 10305-4 | EN ISO 1127, DIN 17456/58 | EN ISO 1127, DIN 17456/58 |
| Klasa tolerancije | prema DIN 2391 | prema DIN 2391 | prema DIN 2391 | prema DIN 2391 | prema DIN 2391 | D4/T3 | D4/T3 |
| Dostupnost | Standardni artikal | Standardni artikal | Standardni artikal | Standardni artikal | Standardni artikal | Standardni artikal | na upit |
Asortiman
Cevi 38 mm i odgovarajuće sistemske komponente
Od bešavne precizne čelične cevi preko bele-cinkovane izvedbe do inox varijante 1.4571 – uključujući navojne spojnice sa zarezanim prstenom po ISO 8434-1 (DIN 2353) i cevne obujmice.
Oblasti primene
Gde se koristi precizna čelična cev 38 mm
Spoljni prečnik 38 mm je uobičajena mera u izgradnji cevovoda i postrojenja – od fiksne razvodne mreže do rekonstrukcije postojećih instalacija.
Mašinstvo i izgradnja postrojenja
Fiksna razvodna mreža za pneumatske i upravljačke vodove sa definisanim unutrašnjim prečnikom i ponovljivim polaganjem.
Prstenaste razvodne mreže u proizvodnji
Prstenaste (kružne) razvodne mreže i odvoji, gde jedinstvena mera u celoj hali olakšava održavanje rezervnih delova.
Rekonstrukcija i održavanje
Zamena oštećenih segmenata cevi: isti spoljni prečnik, ista veličina navrtke, bez zadiranja u ostatak instalacije.
Specijalne mašine i ispitni stolovi
Debljine zida 4 i 5 mm, kada je potrebna veća rezerva pritiska – do 330 bara kod 38x5.
Okruženja sa korozivnim opterećenjem
Bela pocinkovana izvedba ili nerđajući čelik 1.4571, u zavisnosti od medija, načina čišćenja i uslova okoline.
Zahtevni režimi čišćenja
Bešavna cev od nerđajućeg čelika 1.4571, nagrizana i termički obrađena, kada su površina i materijal na prvom mestu. Pogodnost razjašnjavamo na osnovu vaše primene.
Poručivanje

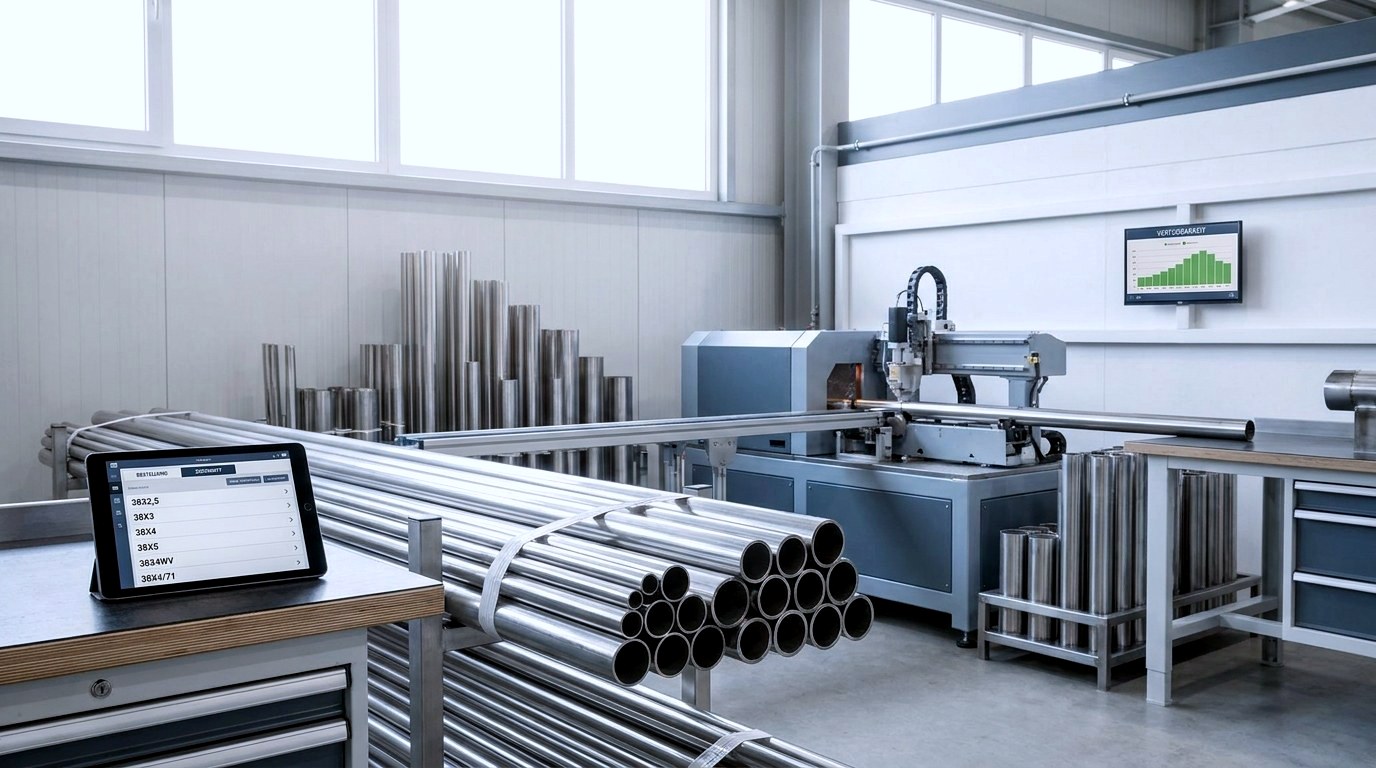

Poručivanje, sečenje na meru i dostupnost
Sve cevi 38 mm možete naručiti direktno preko STASTO prodavnice ili preko naše tehničke prodaje. Standardne varijante kao 38X2,5, 38X3, 38X4, 38X5, 38X4WV i 38X4/71 su u ponudi po redovnoj prodajnoj ceni; posebne izvedbe i pojedinačne debljine zida kalkulišemo na upit.
Dostupnost
Zavisi od varijante i materijala – aktuelni status vidite na odgovarajućoj stranici artikla, ili ga proveravamo za vas. Pojedine varijante kao 38X2WV i 38X5/71 nudimo na upit.
Količine i isporuke
Potrebe projekta, količinske skale i redovne isporuke dogovaramo individualno.
Sečenje na meru i posebne dužine
Sečenje na meru i posebne dužine na upit; atesti materijala i potvrde mogu se zatražiti u zavisnosti od artikla i šarže.
Stručno savetovanje za primenu
Pomažemo pri izboru debljine zida, izboru materijala i odabiru odgovarajuće serije navrtki po ISO 8434-1 (DIN 2353).
U tri koraka
Kako doći do odgovarajućeg cevovoda od 38 mm
Od projektovanja do gotovog cevovoda – strukturisano i sa tehničkom podrškom.
Definisanje debljine zida i materijala
Radni pritisak, pikovi pritiska i uslovi okoline određuju debljinu zida (2,5 do 5 mm) i izvedbu: sirova, belo-cinkovana ili nerđajući čelik 1.4571.
Usklađivanje tehnike priključivanja
Izaberite navrtke sa zarezanim prstenom po ISO 8434-1 (DIN 2353) teške serije (S) u odgovarajućem materijalu – cev od nerđajućeg čelika sa spojnicama od 1.4571.
Poručivanje i montaža
Standardne artikle poručite direktno u prodavnici, za specijalne izvedbe i sečenje po meri pošaljite upit. Krajeve cevi seći pod pravim uglom, skinuti oštre ivice i osloniti cevnim obujmicama bez momentnog naprezanja.
Često postavljana pitanja
Pitanja o čeličnoj cevi spoljašnjeg prečnika 38 mm
Odgovori na pitanja o debljinama zida, materijalima, normama i odgovarajućoj tehnici priključivanja.
Koje debljine zida postoje kod čelične cevi spoljašnjeg prečnika 38 mm?
Kod spoljašnjeg prečnika 38 mm dostupne su debljine zida 2,5 / 3 / 4 / 5 i 6 mm u sirovoj izvedbi, zatim 2 mm i 4 mm belo-cinkovano, kao i 4 mm i 5 mm od nerđajućeg čelika 1.4571. Spoljašnji prečnik ostaje konstantan, tako da veličina spojnice i cevnih obujmica ostaje ista – menja se samo unutrašnji prečnik i pritisna rezerva.
Koji radni pritisak izdržava cev 38x3?
Za bešavnu čeličnu cev 38x3 od St37.4 proizvođač navodi maksimalni radni pritisak od 198 bara. Za poređenje: 38x2,5 iznosi 166 bara, 38x4 iznosi 264 bara, a 38x5 iznosi 330 bara. Dozvoljena radna granica vašeg voda dodatno zavisi od spojnice, medijuma i uslova primene.
Šta znači DIN 2391 kod preciznih čeličnih cevi?
DIN 2391 je norma za dimenzije i izvedbu bešavnih preciznih čeličnih cevi namenjenih za spojnice. Sirove cevi prečnika 38 mm izrađene su prema DIN 2391/C, kao i DIN 2445-2 / DIN 1630 i EN 10305-4, fosfatirane su i ispitane vrtložnim strujama; tolerancije obezbeđuju definisano naleganje prstena za zasecanje.
Da li cevi prečnika 38 mm odgovaraju spojnicama sa prstenom za zasecanje prema DIN 2353?
Da – sve cevi prečnika 38 mm su, prema opisu proizvoda, izrađene u skladu sa DIN 2391 i pogodne za spojnice, a mogu se povezati sa spojnicama sa prstenom za zasecanje prema ISO 8434-1 (DIN 2353). U STASTO asortimanu, tehnika priključivanja 38 mm pripada teškoj seriji (S); tačna dodela serije zavisi od materijala, načina montaže i nivoa pritiska.
Kada je smisleno koristiti belo-cinkovanu izvedbu?
Belo-cinkovana izvedba je pogodna za vidljivo postavljene vodove i okruženja sa promenljivom vlažnošću. Spolja je galvanski pocinkovana i plavo hromatirana, iznutra sirova; u prečniku 38 mm dostupna je sa 2 mm debljine zida (na upit) i 4 mm debljine zida (264 bara).
U čemu se razlikuje cev od nerđajućeg čelika 1.4571 od gole čelične cevi?
Bešavna cev od nerđajućeg čelika 1.4571 je termički obrađena, nagrizana i specificirana u klasi tolerancije D4/T3 prema EN ISO 1127 / DIN 17456-58 – koristi se kada korozija, otpornost na medije ili zahtevi čišćenja igraju presudnu ulogu. U dimenziji 38 mm dostupne su debljine zida 4 mm (309 bar) i 5 mm (371 bar, na upit); preporučuje se kombinovanje sa navojnim spojnicama od 1.4571.
Da li su mogući sečenje na meru i posebne dužine?
Sečenje na meru i posebne dužine nudimo na upit. Takođe individualno usaglašavamo stepenovane količine i redovne narudžbine; atesti materijala mogu se zatražiti u zavisnosti od artikla i šarže.
Koje su susedne dimenzije uz 38 mm?
Osim 38 mm, STASTO nudi i druge nominalne dimenzije u programu preciznih čeličnih cevi, između ostalog 28, 30 i 42 mm spoljnog prečnika. Izbor možete pronaći u kategoriji Cevi i pribor; odgovarajuću tehniku priključka dodeljujemo na upit.
