21A2KV30-BDV08230AY
21A2KV30

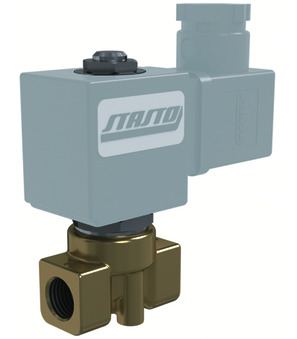

2/2-kraki elektromagnetni ventil serije 21A; direktno upravljani; NC; telo mesing; cev nerđajući čelik jednodelna; zaptivka FKM; temperatura medija -10...+120°C; standardni namotaj BDA; veličina konektora 32mm; G 1/4"; DN 3mm; pritisak AC 0-10bar; pritisak DC 0-6bar; dužina 40mm
BDV08230AY
namotaj tip BDV; za vlažne zone; odobrenje CSA/UL/VDE; veličina konektora 32mm; napon 230V/50Hz, 240V/60Hz
Intrastat br.: 84818099
Zemlja porekla: Italija
Težina: 0.47 kg
Kratak broj artikla: 21A2KV30BDV08230AY
Zemlja porekla: Italija
Težina: 0.47 kg
Kratak broj artikla: 21A2KV30BDV08230AY
NWT40-100
profilni magnetni cilindar serije NWT; prema ISO 15552, VDMA; dvosmernog dejstva; opseg pritiska 0,5...10bar; sa podesivim podmetačima; prečnik 40mm; hod 100mm; navoj na klipnjači M12x1,25; priključak 1/4"; sila na klipnjači pri 6 bar 754N
| dimenzija | |
|---|---|
| unutrašnji navoj | G 1/4" |
| DN | 3 mm |
| dužina | 40 mm |
| Dizajni | |
| veličina konektora | 32 mm |
| Električne ključne figure | |
| napon | 230V/50Hz-240V/60Hz |
| Tip napona | AC |
| pritisak | |
| pritisak AC | 0...10 bar |
| pritisak DC | 0...6 bar |
| materijali | |
| zaptivka | FKM |
| karakteristike | |
| namotaj | BDA |
| temperatura medija | -10...+120 °C |
| odobrenje | UL/CSA/VDE |
Listovi sa podacima, uputstva, 3D-fajlovi i sertifikati...
Na vašem jeziku
ZIPData Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21A.K_SRLATIN.pdf
Preuzmi
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
Preuzmi
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
Preuzmi
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21A.K_CS.pdf
Preuzmi
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf
Preuzmi
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf
Preuzmi
Datenblätter
1Datenblatt_2/2-Wege-Magnetventil Serie 21A.K_DE.pdf
Preuzmi
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf
Preuzmi
Konformitätserklärungen
1Konformitätserklärung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf
Preuzmi
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21A.K_EN.pdf
Preuzmi
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - directly operated_EN.pdf
Preuzmi
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - directly operated_EN.pdf
Preuzmi
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21A.K_HU.pdf
Preuzmi
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
Preuzmi
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
Preuzmi
Karty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21A.K_PL.pdf
Preuzmi
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
Preuzmi
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
Preuzmi
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21A.K_SL.pdf
Preuzmi
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
Preuzmi
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
Preuzmi
Za ovaj proizvod nema dostupnih rezervnih delova.
