2/2-kraki elektromagnetni ventil serije 21H..K0Y Store

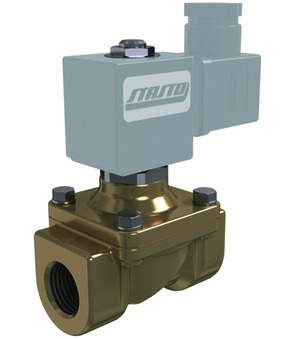

2/2-kraki elektromagnetni ventil 21HT3K0Y110-GDV-GDV14024CY

2/2-kraki elektromagnetni ventil 21HT3K0Y110-GDV-GDV14024CY

21HT3K0Y110-GDV
2/2-kraki elektromagnetni ventil serije 21H..K0Y; kombinovani rad; NC; telo mesing; cev od nerđajućeg čelika; zaptivka NBR; temperatura medija -10...+90°C; veličina konektora 32mm; G 3/8"; DN 11mm; pritisak AC 0-14bar; pritisak DC 0-14bar; dužina 56mm; standardni namotaj GDV
GDV14024CY
namotaj tip GDV/GDH; za više pritiske/temperature; veličina konektora 32mm; napon 24VDC; odobrenje CSA/UL/VDE

Intrastat br.: 84818099
Zemlja porekla: Italija
Težina: 0.7 kg
Kratak broj artikla: 21HT3K0Y110GDVGDV14024CY

21HT3K0Y110-GDV
2/2-kraki elektromagnetni ventil serije 21H..K0Y; kombinovani rad; NC; telo mesing; cev od nerđajućeg čelika; zaptivka NBR; temperatura medija -10...+90°C; veličina konektora 32mm; G 3/8"; DN 11mm; pritisak AC 0-14bar; pritisak DC 0-14bar; dužina 56mm; standardni namotaj GDV
GDV14024CY
namotaj tip GDV/GDH; za više pritiske/temperature; veličina konektora 32mm; napon 24VDC; odobrenje CSA/UL/VDE

Ovaj proizvod nema ispravnu kombinaciju.

dimenzija
unutrašnji navoj	G 3/8"
DN	11 mm
dužina	56 mm
Dizajni
veličina konektora	32 mm
Električne ključne figure
napon	24VDC
pritisak
pritisak AC	0...14 bar
pritisak DC	0...14 bar
materijali
zaptivka	NBR
karakteristike
namotaj	GDV
temperatura medija	-10...+90 °C
odobrenje	UL/CSA/VDE

Listovi sa podacima, uputstva, 3D-fajlovi i sertifikati...

Na vašem jeziku

Data Sheets

2

Tehnički list_2/2-kraki elektromagnetni ventil serije 21H..K0Y_SRLATIN.pdf

Tehnički list_namotaj tip GDV/GDH_SRLATIN.pdf

GDV14024CY

Assembly and Operating Instructions

1

Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf

Declarations of Conformity

2

Deklaracija o usklađenosti_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf

Deklaracija o usklađenosti_namotaj tip GDV/GDH_SRLATIN.pdf

GDV14024CY

CAD / 3D

2

CADSTEP_21HT3K0Y110GDV.stp

21HT3K0Y110-GDV

CADSTEP_GDV14024CY.stp

GDV14024CY

Datové listy

2

Datový list_2/2 cestný elektromagnetický ventil série 21H..K0Y_CS.pdf

Datový list_magnetická cívka typ GDV/GDH_CS.pdf

GDV14024CY

Montážní a provozní návody

1

Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf

Prohlášení o shodě

2

Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf

Prohlášení o shodě_magnetická cívka typ GDV/GDH_CS.pdf

GDV14024CY

Data Sheets

2

Datablad_2/2-vejs magnetventil Serie 21H..K0Y_DA_DK.pdf

Datablad_Magnetspole Type GDV/GDH_DA_DK.pdf

GDV14024CY

Datenblätter

2

Datenblatt_2/2-Wege-Magnetventil Serie 21H..K0Y_DE.pdf

Datenblatt_Magnetspule Typ GDV/GDH_DE.pdf

GDV14024CY

Montage- und Betriebsanleitungen

1

Montage- und Betriebsanleitung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf

Konformitätserklärungen

2

Konformitätserklärung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf

Konformitätserklärung_Magnetspule Typ GDV/GDH_DE.pdf

GDV14024CY

Data Sheets

2

Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά 21H..K0Y_EL_GR.pdf

Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος GDV/GDH_EL_GR.pdf

GDV14024CY

Data Sheets

2

Data sheet_2/2-way solenoid valve Series 21H..K0Y_EN.pdf

Data sheet_Coil Type GDV/GDH_EN.pdf

GDV14024CY

Assembly and Operating Instructions

1

Assembly and operating instructions_2/2-way solenoid valves - combined operated_EN.pdf

Declarations of Conformity

2

Declaration of conformity_2/2-way solenoid valves - combined operated_EN.pdf

Declaration of conformity_Coil Type GDV/GDH_EN.pdf

GDV14024CY

Data Sheets

2

Ficha técnica_Bobina magnética Tipo GDV/GDH_ES.pdf

GDV14024CY

Ficha técnica_Válvula solenoide de 2/2 vías Serie 21H..K0Y_ES.pdf

Data Sheets

2

Tietolehti_2/2-tie magneettiventtiili Sarja 21H..K0Y_FI.pdf

Tietolehti_Magneettikela Tyyppi GDV/GDH_FI.pdf

GDV14024CY

Data Sheets

2

Fiche technique_Bobine électromagnétique Type GDV/GDH_FR.pdf

GDV14024CY

Fiche technique_Électrovanne 2/2 voies Série 21H..K0Y_FR.pdf

Data Sheets

2

Podatkovni list_2/2-putni elektromagnetski ventil Serija 21H..K0Y_HR.pdf

Podatkovni list_Magnetska zavojnica Tip GDV/GDH_HR.pdf

GDV14024CY

Adatlapok

2

Adatlap_2/2-es mágnesszelep sorozat 21H..K0Y_HU.pdf

Adatlap_mágnestekercs típus GDV/GDH_HU.pdf

GDV14024CY

Szerelési és kezelési útmutatók

1

Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf

Megfelelőségi nyilatkozatok

2

Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf

Megfelelőségi nyilatkozat_mágnestekercs típus GDV/GDH_HU.pdf

GDV14024CY

Data Sheets

2

Scheda tecnica_Bobina magnetica Tipo GDV/GDH_IT.pdf

GDV14024CY

Scheda tecnica_Elettrovalvola 2/2 vie Serie 21H..K0Y_IT.pdf

Data Sheets

2

Datablad_2/2-veis magnetventil Serie 21H..K0Y_NB_NO.pdf

Datablad_Magnetspole Type GDV/GDH_NB_NO.pdf

GDV14024CY

Data Sheets

2

Datasheet_2/2-weg magneetventiel Serie 21H..K0Y_NL.pdf

Datasheet_Magneetspoel Type GDV/GDH_NL.pdf

GDV14024CY

Karty katalogowe

2

Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21H..K0Y_PL.pdf

Arkusz danych_cewka elektromagnetyczna typ GDV/GDH_PL.pdf

GDV14024CY

Instrukcje montażu i obsługi

1

Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf

Deklaracje zgodności

2

Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf

Deklaracja zgodności_cewka elektromagnetyczna typ GDV/GDH_PL.pdf

GDV14024CY

Data Sheets

2

Fișă de date_Bobină solenoid tip GDV/GDH_RO.pdf

GDV14024CY

Fișă de date_Supapă electromagnetică cu 2/2 căi serie 21H..K0Y_RO.pdf

Podatkovni listi

2

Podatkovni list_2/2-potni magnetni ventil serija 21H..K0Y_SL.pdf

Podatkovni list_Magnetna tuljava Tip GDV/GDH_SL.pdf

GDV14024CY

Navodila za montažo in uporabo

1

Navodila za montažo in uporabo_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf

Izjave o skladnosti

2

Izjava o skladnosti_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf

Izjava o skladnosti_Magnetna tuljava Tip GDV/GDH_SL.pdf

GDV14024CY

Data Sheets

2

Datablad_2/2-vägs magnetventil Serie 21H..K0Y_SV.pdf

Datablad_Magnetspole Typ GDV/GDH_SV.pdf

GDV14024CY

2/2-kraki elektromagnetni ventil 21HT3K0Y110-GDV

21HT3K0Y110-GDV x 1.0

2/2-kraki elektromagnetni ventil 21HT3K0Y110-GDV

2/2-kraki elektromagnetni ventil serije 21H..K0Y; kombinovani rad; NC; telo mesing; cev od nerđajućeg čelika; zaptivka NBR; temperatura medija -10...+90°C; veličina konektora 32mm; G 3/8"; DN 11mm; pritisak AC 0-14bar; pritisak DC 0-14bar; dužina 56mm; standardni namotaj GDV

GDV14024CY

GDV14024CY x 1.0

GDV14024CY

namotaj tip GDV/GDH; za više pritiske/temperature; veličina konektora 32mm; napon 24VDC; odobrenje CSA/UL/VDE
