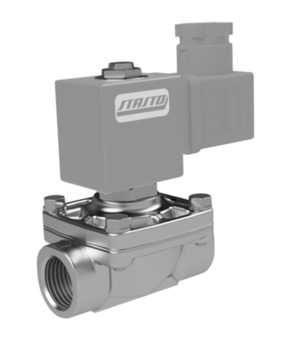

2/2-kraki elektromagnetni ventil 21IH4K1V160-BDA08024CS-C003-32-6

2/2-kraki elektromagnetni ventil 21IH4K1V160-BDA08024CS-C003-32-6

21IH4K1V160
2/2-kraki elektromagnetni ventil serije 21IH; kombinovani rad; NC; telo nerđajući čelik 1.4401; cev nerđajući čelik jednodelna; zaptivka FKM; veličina konektora 32mm; G 1/2"; DN 16mm; pritisak AC 0-14bar; pritisak DC 0-6bar; medijum -10/+120°C; dužina 68mm; standardni namotaj BDA
BDA08024CS
namotaj tip BDA; standard; veličina konektora 32mm; napon 24VDC
C003-32-6
konektor; veličina konektora 32mm; standard; napon 0...250VAC/DC

Intrastat br.: 84849000
Zemlja porekla: Italija
Težina: 0.58 kg
Kratak broj artikla: 21IH4K1V160BDA08024CSC003326
https://www.stasto.rs/web/image/product.template/154214/image_1920?unique=06c55c6

21IH4K1V160
2/2-kraki elektromagnetni ventil serije 21IH; kombinovani rad; NC; telo nerđajući čelik AISI 316; cev nerđajući čelik jednodelna; zaptivka FKM; veličina konektora 32mm; G 1/2"; DN 16mm; pritisak AC 0-14bar; pritisak DC 0-6bar; medijum -10/+120°C; dužina 68mm; standardni namotaj BDA
BDA08024CS
namotaj tip BDA; standard; veličina konektora 32mm; napon 24VDC
C003-32-6
konektor; veličina konektora 32mm; standard; napon 0...250VAC/DC

35.097,00 din. 35097.0 RSD 35.097,00 din.

cena na zahtev

  • unutrašnji navoj
  • DN
  • dužina
  • veličina konektora
  • konstrukcija
  • napon
  • Tip napona
  • pritisak AC
  • pritisak DC
  • namotaj
  • temperatura medija
  • odobrenje

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas

Podeli

dimenzija
unutrašnji navoj G 1/2"
DN 16 mm
dužina 68 mm
Dizajni
veličina konektora 32 mm
konstrukcija
konstrukcija standard
Električne ključne figure
napon 24VDC
Tip napona DC
pritisak
pritisak AC 0...14 bar
pritisak DC 0...6 bar
karakteristike
namotaj BDA
temperatura medija -10...+120 °C
odobrenje CE
