  5. 2/2-kraki elektromagnetni ventil serije 21PW
  6. 21PW4F0T120-BDA08024CS-C003-32-6

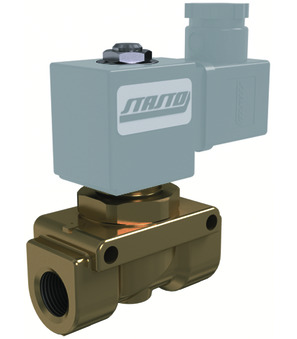

21PW4F0T120-BDA08024CS-C003-32-6

21PW4F0T120-BDA08024CS-C003-32-6

21PW4F0T120
2/2-kraki elektromagnetni ventil serije 21PW; indirektno upravljan; sigurnosni ventil za kompresore; telo mesing; cevi od nerđajućeg čelika sa zalemljenim šestougaonikom od mesinga; zaptivka PTFE/FKM; temperatura medija -10...+120°C; veličina konektora 32mm; G 1/2"; DN 12mm; pritisak AC 0,5-18bar; pritisak DC 0,5-18bar; funkcija NO; dužina 67mm; standardni namotaj BDA
BDA08024CS
namotaj tip BDA; standard; veličina konektora 32mm; napon 24VDC
C003-32-6
konektor; veličina konektora 32mm; Standard; napon 0...250VAC/DC

Intrastat br.: 84812090
Zemlja porekla: Italija
Težina: 0.59 kg
Kratak broj artikla: 21PW4F0T120BDA08024CSC003326
https://www.stasto.rs/web/image/product.template/192893/image_1920?unique=0b4fc07

21PW4F0T120
2/2-kraki elektromagnetni ventil serije 21PW; indirektno upravljan; sigurnosni ventil za kompresore; telo mesing; cevi od nerđajućeg čelika sa zalemljenim šestougaonikom od mesinga; zaptivka PTFE/FKM; temperatura medija -10...+120°C; veličina konektora 32mm; G 1/2"; DN 12mm; pritisak AC 0,5-18bar; pritisak DC 0,5-18bar; funkcija NO; dužina 67mm; standardni namotaj BDA
BDA08024CS
namotaj tip BDA; standard; veličina konektora 32mm; napon 24VDC
C003-32-6
konektor; veličina konektora 32mm; Standard; napon 0...250VAC/DC

17.366,00 din. 17366.0 RSD 17.366,00 din.

cena na zahtev

  • unutrašnji navoj
  • DN
  • dužina
  • funkcija
  • veličina konektora
  • konstrukcija
  • napon
  • Tip napona
  • pritisak AC
  • pritisak DC
  • namotaj
  • odobrenje

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas

Podeli

dimenzija
unutrašnji navoj G 1/2"
DN 12 mm
dužina 67 mm
funkcija
funkcija NO
Dizajni
veličina konektora 32 mm
konstrukcija
konstrukcija standard
Električne ključne figure
napon 24VDC
Tip napona DC
pritisak
pritisak AC 0,5...18 bar
pritisak DC 0,5...18 bar
karakteristike
namotaj BDA
odobrenje CE
