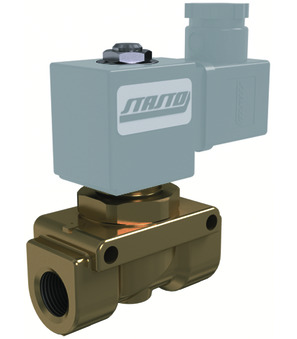

21PW4K0T120-GDV-GDH14012CS-C003-32-LV-2

21PW4K0T120-GDV-GDH14012CS-C003-32-LV-2

21PW4K0T120-GDV
2/2-kraki elektromagnetni ventil serije 21PW; indirektno upravljan; sigurnosni ventil za kompresore; telo mesing; cevi od nerđajućeg čelika sa zalemljenim šestougaonikom od mesinga; zaptivka PTFE/FKM; temperatura medija -10...+120°C; veličina konektora 32mm; G 1/2"; DN 12mm; pritisak AC 0,5-20bar; pritisak DC 0,5-15bar; funkcija NC; dužina 67mm; standardni namotaj GDV
GDH14012CS
namotaj tip GDV/GDH; za više pritiske/temperature; veličina konektora 32mm; napon 12VDC; odobrenje CE
C003-32-LV-2
konektor; veličina konektora 32mm; sa ugrađenom žutom LED diodom i VDR; napon 24VAC/DC

Intrastat br.: 84812090
Zemlja porekla: Italija
Težina: 0.85 kg
Kratak broj artikla: 21PW4K0T120GDVGDH14012CSC00332LV2
https://www.stasto.rs/web/image/product.template/192885/image_1920?unique=d588001

21PW4K0T120-GDV
2/2-kraki elektromagnetni ventil serije 21PW; indirektno upravljan; sigurnosni ventil za kompresore; telo mesing; cevi od nerđajućeg čelika sa zalemljenim šestougaonikom od mesinga; zaptivka PTFE/FKM; temperatura medija -10...+120°C; veličina konektora 32mm; G 1/2"; DN 12mm; pritisak AC 0,5-20bar; pritisak DC 0,5-15bar; funkcija NC; dužina 67mm; standardni namotaj GDV
GDH14012CS
namotaj tip GDV/GDH; za više pritiske/temperature; veličina konektora 32mm; napon 12VDC; odobrenje CE
C003-32-LV-2
konektor; veličina konektora 32mm; sa ugrađenom žutom LED diodom i VDR; napon 24VAC/DC

22.078,00 din. 22078.0 RSD 22.078,00 din.

cena na zahtev

  • unutrašnji navoj
  • DN
  • dužina
  • funkcija
  • veličina konektora
  • konstrukcija
  • napon
  • Tip napona
  • pritisak AC
  • pritisak DC
  • namotaj
  • odobrenje

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas

Podeli

dimenzija
unutrašnji navoj G 1/2"
DN 12 mm
dužina 67 mm
funkcija
funkcija NC
Dizajni
veličina konektora 32 mm
konstrukcija
konstrukcija sa ugrađenom žutom LED diodom i VDR
Električne ključne figure
napon 12VDC
pritisak
pritisak AC 0,5...20 bar
pritisak DC 0,5...15 bar
karakteristike
namotaj GDV
odobrenje CE
