BA233-16S-D0-ABS51-C001-22-C002-31-LVCV20-1

Price:

65.006,00 din.
kuglasti ventil sa pneumatskim aktuatorom serije BA233 Store
  1. Proizvodi
  2. Armature
  3. kuglasti ventili - automatski upravljani
  4. kuglasti ventili za visoke pritiske-pneumatski
  5. kuglasti ventil sa pneumatskim aktuatorom serije BA233
  6. BA233-16S-D0-ABS51-C001-22-C002-31-LVCV20-1
BA233-16S-D0-ABS51-C001-22-C002-31-LVCV20-1
BA233-16S-D0-ABS51-C001-22-C002-31-LV-1
BA233-16S-D0-ABS51-C001-22-C002-31-LV-1
63.972,00 din.
63.972,00 din.
kuglasti ventil sa pneumatskim aktuatorom BA233-20S-D0
kuglasti ventil sa pneumatskim aktuatorom BA233-20S-D0
47.065,00 din.
47.065,00 din.

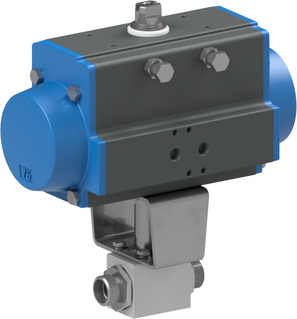

BA233-16S-D0-ABS51-C001-22-C002-31-LVCV20-1

BA233-16S-D0
kuglasti ventil sa pneumatskim aktuatorom serije BA233; muški navoj prema ISO 8434-1 (DIN 2353); telo pocinkovani čelik; kugla čelik; zaptivke POM/NBR; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+100°C; za tečnosti; priključak 16S/M24x1,5; nominalni otvor 13mm; opseg pritiska 0...500bar; dužina 86mm; aktuator PAD075
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C001-22
namotaj tip C001; veličina konektora 22mm; napon 230V/50-60Hz
C002-31-LVCV20-1
konektor; veličina konektora 22mm; mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m); napon 230VAC/DC

Intrastat br.: 84818081
Земља порекла: Italija
Тежина: 4.1 kg
Кратак број артикла:BA23316SD0ABS51C00122C00231LVCV201
https://www.stasto.rs/web/image/product.template/199740/image_1920?unique=7c9fae8

BA233-16S-D0
kuglasti ventil sa pneumatskim aktuatorom serije BA233; muški navoj prema ISO 8434-1 (DIN 2353); telo pocinkovani čelik; kugla čelik; zaptivke POM/NBR; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+100°C; za tečnosti; priključak 16S/M24x1,5; nominalni otvor 13mm; opseg pritiska 0...500bar; dužina 86mm; aktuator PAD075
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C001-22
namotaj tip C001; veličina konektora 22mm; napon 230V/50-60Hz
C002-31-LVCV20-1
konektor; veličina konektora 22mm; mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m); napon 230VAC/DC

65.006,00 din. 65006.0 RSD 65.006,00 din.

cena na zahtev

  • muški navoj
  • Interfejs ventila Namur
  • DN
  • dužina
  • veličina konektora
  • veličina
  • konstrukcija
  • napon
  • opseg pritiska
  • namotaj
  • aktuator

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas
dimenzija
muški navoj M24x1,5
Interfejs ventila Namur 1/4"
DN 13 mm
dužina 86 mm
Dizajni
veličina konektora 22
veličina 16S
konstrukcija
konstrukcija sa ugrađenom žutom LED diodom, VDR i PVC kablom (2m)
Električne ključne figure
napon 230V/50-60Hz
pritisak
opseg pritiska 0...500 bar
karakteristike
namotaj C001
aktuator PAD075
