kuglasti ventil sa pneumatskim aktuatorom serije BA541, BA542 Store
  1. Proizvodi
  2. Armature
  3. kuglasti ventili - automatski upravljani
  4. kuglasti ventili - pneumatski
  5. kuglasti ventil sa pneumatskim aktuatorom serije BA541, BA542
  6. BA541-212-D0-ABS51-C001-03-C002-31-LV-2

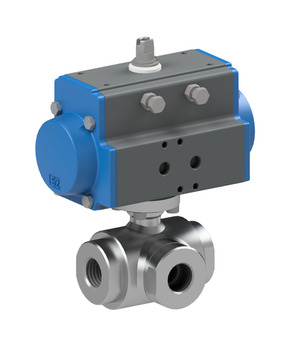

BA541-212-D0-ABS51-C001-03-C002-31-LV-2

BA541-212-D0-ABS51-C001-03-C002-31-LV-2

BA541-212-D0
kuglasti ventil sa pneumatskim aktuatorom serije BA541, BA542; trokraki; zaptiven na 3 priključna otvora; telo 1.4404 polirana; kugla 1.4404; zaptivke MPTFE/FKM; aktuator dvostrukog dejstva; pun otvor; komandni pritisak 5,5...8bar; temperatura medija -20...+170°C; G 21/2"; nominalni otvor 65mm; opseg pritiska 0…40bar; dužina 160mm; aktuator PAD085; kugla T
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C001-03
namotaj tip C001; veličina konektora 22mm; napon 24VDC / 48V/50-60Hz
C002-31-LV-2
konektor; veličina konektora 22mm; sa ugrađenom žutom LED diodom i VDR; napon 24VAC/DC

Intrastat br.: 84818081
Zemlja porekla: Italija
Težina: 4.82 kg
Kratak broj artikla: BA541212D0ABS51C00103C00231LV2
https://www.stasto.rs/web/image/product.template/201046/image_1920?unique=a0b3722

BA541-212-D0
kuglasti ventil sa pneumatskim aktuatorom serije BA541, BA542; trokraki; zaptiven na 3 priključna otvora; telo AISI 316 L polirana; kugla AISI 316 L; zaptivke MPTFE/FKM; aktuator dvostrukog dejstva; pun otvor; komandni pritisak 5,5...8bar; temperatura medija -20...+170°C; G 21/2"; nominalni otvor 65mm; opseg pritiska 0…40bar; dužina 160mm; aktuator PAD085; kugla T
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C001-03
namotaj tip C001; veličina konektora 22mm; napon 24VDC / 48V/50-60Hz
C002-31-LV-2
konektor; veličina konektora 22mm; sa ugrađenom žutom LED diodom i VDR; napon 24VAC/DC

266.420,00 din. 266420.0 RSD 266.420,00 din.

cena na zahtev

  • Montažni interfejs VDI/VDE 3845
  • Montažni interfejs 2 VDI/VDE 3845
  • Interfejs ventila Namur
  • unutrašnji navoj
  • DN
  • dužina
  • veličina konektora
  • kugla
  • tip
  • konstrukcija
  • napon
  • karakteristika
  • opseg pritiska
  • materijal kontakta
  • materijal kućišta
  • namotaj
  • aktuator

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas

Podeli

dimenzija
Interfejs ventila Namur 1/4"
unutrašnji navoj G 2 1/2"
DN 65 mm
dužina 160 mm
Dizajni
veličina konektora 22
kugla T
konstrukcija
konstrukcija sa ugrađenom žutom LED diodom i VDR
Električne ključne figure
napon 24VDC / 48V/50-60Hz
pritisak
opseg pritiska 0...40 bar
karakteristike
namotaj C001
aktuator PAD085
