  5. kuglasti ventil sa pneumatskim aktuatorom serije BAB1
  6. BAB1-006-SSTV-D0B-ABS52-C001-04-C002-31-6-EB0X01

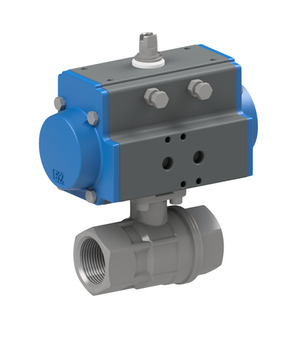

BAB1-006-SSTV-D0B-ABS52-C001-04-C002-31-6-EB0X01

BAB1-006-SSTV-D0B-ABS52-C001-04-C002-31-6-EB0X01

BAB1-006-SSTV-D0B
kuglasti ventil sa pneumatskim aktuatorom serije BAB1; unutrašnji navoj; telo, kugla 1.4401; zaptivke PTFE/FKM; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+160°C; RP 1"; nominalni otvor 25mm; opseg pritiska 0-64bar; dužina 90mm; aktuator PAD052
ABS52
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-Wege-NAMUR-Impulsmagnetventil (NM52W2S-TP); aktuator PAD052-270
C001-04
namotaj tip C001; veličina konektora 22mm; napon 12VDC / 24V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC
EB0X01
montirana razvodna kutija; IP65; 2 mikroprekidači; odgovara za aktuatori PAD/PAS052-270; karakteristika 4A/250VAC-1A/24VDC; tip Crouzet 831613; materijal kontakta srebro-nikl; materijal kućišta plastični

Intrastat br.: 84818081
Zemlja porekla: Italija
Težina: 2.721 kg
Kratak broj artikla: BAB1006SSTVD0BABS52C00104C002316EB0X01
https://www.stasto.rs/web/image/product.template/182906/image_1920?unique=352ecb6

BAB1-006-SSTV-D0B
kuglasti ventil sa pneumatskim aktuatorom serije BAB1; unutrašnji navoj; telo, kugla AISI 316; zaptivke PTFE/FKM; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+160°C; RP 1"; nominalni otvor 25mm; opseg pritiska 0-64bar; dužina 90mm; aktuator PAD052
ABS52
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-Wege-NAMUR-Impulsmagnetventil (NM52W2S-TP); aktuator PAD052-270
C001-04
namotaj tip C001; veličina konektora 22mm; napon 12VDC / 24V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC
EB0X01
montirana razvodna kutija; IP65; 2 mikroprekidači; odgovara za aktuatori PAD/PAS052-270; karakteristika 4A/250VAC-1A/24VDC; tip Crouzet 831613; materijal kontakta srebro-nikl; materijal kućišta plastični

72.968,00 din. 72968.0 RSD 72.968,00 din.

cena na zahtev

  • Montažni interfejs VDI/VDE 3845
  • Montažni interfejs 2 VDI/VDE 3845
  • Interfejs ventila Namur
  • unutrašnji navoj
  • DN
  • dužina
  • veličina konektora
  • tip
  • konstrukcija
  • napon
  • karakteristika
  • opseg pritiska
  • materijal kontakta
  • materijal kućišta
  • namotaj
  • aktuator

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas

Podeli

dimenzija
Montažni interfejs VDI/VDE 3845 80x30x20
Montažni interfejs 2 VDI/VDE 3845 80x30x30
Interfejs ventila Namur 1/4"
unutrašnji navoj RP 1"
DN 25 mm
dužina 90 mm
Dizajni
veličina konektora 22
tip Crouzet 831613
konstrukcija
konstrukcija standard
Električne ključne figure
napon 12VDC / 24V/50-60Hz
karakteristika 4A/250VAC-1A/24VDC
pritisak
opseg pritiska 0...64 bar
materijali
materijal kontakta srebro-nikl
materijal kućišta plastični
karakteristike
namotaj C001
aktuator PAD052
