kuglasti ventil sa pneumatskim aktuatorom serije BAC4 Store
  1. Proizvodi
  2. Armature
  3. kuglasti ventili - automatski upravljani
  4. kuglasti ventili - pneumatski
  5. kuglasti ventil sa pneumatskim aktuatorom serije BAC4
  6. BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

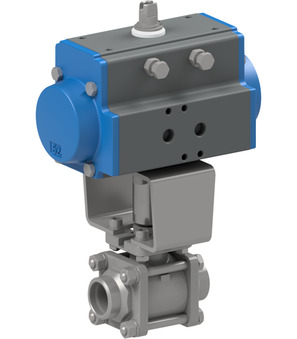

BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6
BAC4-009-SSTV-D0
kuglasti ventil sa pneumatskim aktuatorom serije BAC4; krajevi za zavarivanje; telo, kugla AISI 316; zaptivke ojačan sa PTFE/FKM; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+160°C; nominalni otvor 50mm; opseg pritiska 0-25bar; dužina 136mm; aktuator PAD075
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C001-03
namotaj tip C001; veličina konektora 22mm; napon 24VDC / 48V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC
EB0X01
montirana razvodna kutija; IP65; 2 mikroprekidači; odgovara za aktuatori PAD/PAS052-270; karakteristika 4A/250VAC-1A/24VDC; tip Crouzet 831613; materijal kontakta srebro-nikl; materijal kućišta plastični

Intrastat br.: 84818081
Zemlja porekla: Italija
Težina: 8.028 kg
Kratak broj artikla: BAC4009SSTVD0ABS51C00103C002316EB0X01
https://www.stasto.rs/web/image/product.template/220785/image_1920?unique=02f1fe4

BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6
BAC4-009-SSTV-D0
kuglasti ventil sa pneumatskim aktuatorom serije BAC4; krajevi za zavarivanje; telo, kugla AISI 316; zaptivke ojačan sa PTFE/FKM; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+160°C; nominalni otvor 50mm; opseg pritiska 0-25bar; dužina 136mm; aktuator PAD075
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C001-03
namotaj tip C001; veličina konektora 22mm; napon 24VDC / 48V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC
EB0X01
montirana razvodna kutija; IP65; 2 mikroprekidači; odgovara za aktuatori PAD/PAS052-270; karakteristika 4A/250VAC-1A/24VDC; tip Crouzet 831613; materijal kontakta srebro-nikl; materijal kućišta plastični

114.140,00 din. 114140.0 RSD 114.140,00 din.

cena na zahtev

  • krajevi za zavarivanje
  • Montažni interfejs VDI/VDE 3845
  • Montažni interfejs 2 VDI/VDE 3845
  • Interfejs ventila Namur
  • DN
  • dužina
  • funkcija
  • veličina konektora
  • tip
  • konstrukcija
  • napon
  • karakteristika
  • opseg pritiska
  • materijal kontakta
  • materijal kućišta
  • namotaj
  • aktuator

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas

Podeli

dimenzija
krajevi za zavarivanje 50 mm
Montažni interfejs VDI/VDE 3845 80x30x20
Montažni interfejs 2 VDI/VDE 3845 80x30x30
Interfejs ventila Namur 1/4"
DN 50 mm
dužina 136 mm
Dizajni
veličina konektora 22
tip Crouzet 831613
konstrukcija
konstrukcija standard
Električne ključne figure
napon 24VDC / 48V/50-60Hz
karakteristika 4A/250VAC-1A/24VDC
pritisak
opseg pritiska 0...25 bar
materijali
materijal kontakta srebro-nikl
materijal kućišta plastični
karakteristike
namotaj C001
aktuator PAD075
