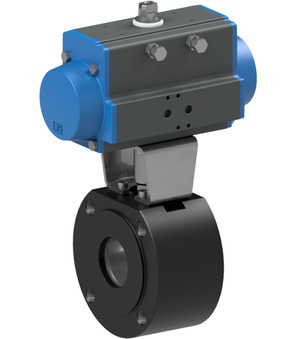

BADA-065-CITV-D0-EB0X01

BADA-065-CITV-D0-EB0X01

BADA-065-CITV-D0
kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BADA; prirubnica PN16; telo čelik; kugla AISI 304; zaptivke PTFE/FKM; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+160°C; opseg pritiska 0...16bar; nominalni otvor 65mm; dužina 103mm; aktuator PAD085
EB0X01
montirana razvodna kutija; IP65; 2 mikroprekidači; odgovara za aktuatori PAD/PAS052-270; karakteristika 4A/250VAC-1A/24VDC; tip Crouzet 831613; materijal kontakta srebro-nikl; materijal kućišta plastični

Intrastat br.: 84818081
Земља порекла: Italija
Тежина: 20.698 kg
Кратак број артикла: BADA065CITVD0EB0X01
https://www.stasto.rs/web/image/product.template/236677/image_1920?unique=d9024cc

BADA-065-CITV-D0
kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BADA; prirubnica PN16; telo čelik; kugla AISI 304; zaptivke PTFE/FKM; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+160°C; opseg pritiska 0...16bar; nominalni otvor 65mm; dužina 103mm; aktuator PAD085
EB0X01
montirana razvodna kutija; IP65; 2 mikroprekidači; odgovara za aktuatori PAD/PAS052-270; karakteristika 4A/250VAC-1A/24VDC; tip Crouzet 831613; materijal kontakta srebro-nikl; materijal kućišta plastični

117.253,00 din. 117253.0 RSD 117.253,00 din.

cena na zahtev

  • Montažni interfejs VDI/VDE 3845
  • Montažni interfejs 2 VDI/VDE 3845
  • Interfejs ventila Namur
  • DN
  • dužina
  • veličina konektora
  • tip
  • konstrukcija
  • napon
  • karakteristika
  • opseg pritiska
  • materijal kontakta
  • materijal kućišta
  • namotaj
  • aktuator

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas

Podeli

dimenzija
Montažni interfejs VDI/VDE 3845 80x30x20
Montažni interfejs 2 VDI/VDE 3845 80x30x30
DN 65 mm
dužina 103 mm
Dizajni
tip Crouzet 831613
Električne ključne figure
karakteristika 4A/250VAC-1A/24VDC
pritisak
opseg pritiska 0...16 bar
materijali
materijal kontakta srebro-nikl
materijal kućišta plastični
karakteristike
aktuator PAD085
