kuglasti ventil sa pneumatskim aktuatorom serije BAL1, BAT1 Store
  1. Proizvodi
  2. Armature
  3. kuglasti ventili - automatski upravljani
  4. kuglasti ventili - pneumatski
  5. kuglasti ventil sa pneumatskim aktuatorom serije BAL1, BAT1
  6. BAL1-009-BLTV-D0-ABS51-C001-03-C002-31-6

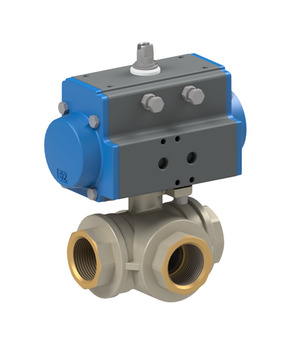

BAL1-009-BLTV-D0-ABS51-C001-03-C002-31-6

BAL1-009-BLTV-D0-ABS51-C001-03-C002-31-6

BAL1-009-BLTV-D0
kuglasti ventil sa pneumatskim aktuatorom serije BAL1, BAT1; trokraki; zaptiven na 3 priključna otvora; telo, kugla mesing; zaptivke PTFE/FKM/EPDM; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+160°C; RP 2"; nominalni otvor 50mm; opseg pritiska 0-10bar; dužina 166mm; aktuator PAD075; kugla L
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C001-03
namotaj tip C001; veličina konektora 22mm; napon 24VDC / 48V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC

Intrastat br.: 84818081
Zemlja porekla: Italija
Težina: 12.12 kg
Kratak broj artikla: BAL1009BLTVD0ABS51C00103C002316
https://www.stasto.rs/web/image/product.template/200428/image_1920?unique=74c712e

BAL1-009-BLTV-D0
kuglasti ventil sa pneumatskim aktuatorom serije BAL1, BAT1; trokraki; zaptiven na 3 priključna otvora; telo, kugla mesing; zaptivke PTFE/FKM/EPDM; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+160°C; RP 2"; nominalni otvor 50mm; opseg pritiska 0-10bar; dužina 166mm; aktuator PAD075; kugla L
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C001-03
namotaj tip C001; veličina konektora 22mm; napon 24VDC / 48V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC

169.694,00 din. 169694.0 RSD 169.694,00 din.

cena na zahtev

  • Montažni interfejs VDI/VDE 3845
  • Montažni interfejs 2 VDI/VDE 3845
  • Interfejs ventila Namur
  • unutrašnji navoj
  • DN
  • dužina
  • veličina konektora
  • kugla
  • tip
  • konstrukcija
  • napon
  • karakteristika
  • opseg pritiska
  • materijal kontakta
  • materijal kućišta
  • namotaj
  • aktuator

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas

Podeli

dimenzija
Interfejs ventila Namur 1/4"
unutrašnji navoj RP 2"
DN 50 mm
dužina 166 mm
Dizajni
veličina konektora 22
kugla L
konstrukcija
konstrukcija standard
Električne ključne figure
napon 24VDC / 48V/50-60Hz
pritisak
opseg pritiska 0...10 bar
karakteristike
namotaj C001
aktuator PAD075

Listovi sa podacima, uputstva, 3D-fajlovi i sertifikati...

Na vašem jeziku
ZIP
Data Sheets
4
Tehnički list_konektor Tip C002_SRLATIN.pdf
C002-31-6
Preuzmi
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAL1, BAT1_SRLATIN.pdf
Preuzmi
Tehnički list_montiran kontrolni ventil serije ABS_SRLATIN.pdf
ABS51
Preuzmi
Tehnički list_namotaj tip C001_SRLATIN.pdf
C001-03
Preuzmi
Declarations of Conformity
2
Deklaracija o usklađenosti_montiran kontrolni ventil ABS51_SRLATIN.pdf
ABS51
Preuzmi
Deklaracija o usklađenosti_namotaj tip C001_SRLATIN.pdf
C001-03
Preuzmi
CAD / 3D
4
.stp
C001-03
Preuzmi
CADSTEP_ABS51.stp
ABS51
Preuzmi
CADSTEP_BAL1009BLTVD0.stp
BAL1-009-BLTV-D0
Preuzmi
CADSTEP_C002316.stp
C002-31-6
Preuzmi

ZIP
Datové listy
4
Datový list_Pilotventil, namontovaný série ABS_CS.pdf
ABS51
Preuzmi
Datový list_konektor Typ C002_CS.pdf
C002-31-6
Preuzmi
Datový list_kulový kohout s otočným pneumatickým pohonem série BAL1, BAT1_CS.pdf
Preuzmi
Datový list_magnetická cívka typ C001_CS.pdf
C001-03
Preuzmi
Prohlášení o shodě
2
Prohlášení o shodě_Pilotventil, namontovaný ABS51_CS.pdf
ABS51
Preuzmi
Prohlášení o shodě_magnetická cívka typ C001_CS.pdf
C001-03
Preuzmi

ZIP
Data Sheets
4
Datablad_Apparatstikdåse Type C002_DA_DK.pdf
C002-31-6
Preuzmi
Datablad_Kugleventil med pneumatisk drejedrev Serie BAL1, BAT1_DA_DK.pdf
Preuzmi
Datablad_Magnetspole Type C001_DA_DK.pdf
C001-03
Preuzmi
Datablad_Opbygget styreventil Serie ABS_DA_DK.pdf
ABS51
Preuzmi

ZIP
Datenblätter
4
Datenblatt_Aufgebautes Steuerventil Serie ABS_DE.pdf
ABS51
Preuzmi
Datenblatt_Gerätesteckdose Typ C002_DE.pdf
C002-31-6
Preuzmi
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAL1, BAT1_DE.pdf
Preuzmi
Datenblatt_Magnetspule Typ C001_DE.pdf
C001-03
Preuzmi
Konformitätserklärungen
2
Konformitätserklärung_Aufgebautes Steuerventil ABS51_DE.pdf
ABS51
Preuzmi
Konformitätserklärung_Magnetspule Typ C001_DE.pdf
C001-03
Preuzmi

ZIP
Data Sheets
4
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος C001_EL_GR.pdf
C001-03
Preuzmi
Δελτίο δεδομένων_Συναρμολογημένη βαλβίδα ελέγχου Σειρά ABS_EL_GR.pdf
ABS51
Preuzmi
Δελτίο δεδομένων_Συσκευαστική πρίζα συσκευής Τύπος C002_EL_GR.pdf
C002-31-6
Preuzmi
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAL1, BAT1_EL_GR.pdf
Preuzmi

ZIP
Data Sheets
4
Data sheet_Ball valve with pneumatic actuator Series BAL1, BAT1_EN.pdf
Preuzmi
Data sheet_Coil Type C001_EN.pdf
C001-03
Preuzmi
Data sheet_Connector Type C002_EN.pdf
C002-31-6
Preuzmi
Data sheet_Mounted pilot valve Series ABS_EN.pdf
ABS51
Preuzmi
Declarations of Conformity
2
Declaration of conformity_Coil Type C001_EN.pdf
C001-03
Preuzmi
Declaration of conformity_Mounted pilot valve ABS51_EN.pdf
ABS51
Preuzmi

ZIP
Data Sheets
4
Ficha técnica_Bobina magnética Tipo C001_ES.pdf
C001-03
Preuzmi
Ficha técnica_Toma de equipo Tipo C002_ES.pdf
C002-31-6
Preuzmi
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BAL1, BAT1_ES.pdf
Preuzmi
Ficha técnica_Válvula de control montada Serie ABS_ES.pdf
ABS51
Preuzmi

ZIP
Data Sheets
4
Tietolehti_Koottu ohjausventtiili Sarja ABS_FI.pdf
ABS51
Preuzmi
Tietolehti_Laiteliitinpistorasia Tyyppi C002_FI.pdf
C002-31-6
Preuzmi
Tietolehti_Magneettikela Tyyppi C001_FI.pdf
C001-03
Preuzmi
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAL1, BAT1_FI.pdf
Preuzmi

ZIP
Data Sheets
4
Fiche technique_Bobine électromagnétique Type C001_FR.pdf
C001-03
Preuzmi
Fiche technique_Distributeur de commande assemblé Série ABS_FR.pdf
ABS51
Preuzmi
Fiche technique_Prise d’appareil Type C002_FR.pdf
C002-31-6
Preuzmi
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAL1, BAT1_FR.pdf
Preuzmi

ZIP
Data Sheets
4
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAL1, BAT1_HR.pdf
Preuzmi
Podatkovni list_Magnetska zavojnica Tip C001_HR.pdf
C001-03
Preuzmi
Podatkovni list_Sastavljeni upravljački ventil Serija ABS_HR.pdf
ABS51
Preuzmi
Podatkovni list_Utičnica za uređaj Tip C002_HR.pdf
C002-31-6
Preuzmi

ZIP
Adatlapok
4
Adatlap_mágnestekercs típus C001_HU.pdf
C001-03
Preuzmi
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAL1, BAT1_HU.pdf
Preuzmi
Adatlap_stekker C002 típus_HU.pdf
C002-31-6
Preuzmi
Adatlap_szerelt vezérlőszelep sorozat ABS_HU.pdf
ABS51
Preuzmi
Megfelelőségi nyilatkozatok
2
Megfelelőségi nyilatkozat_mágnestekercs típus C001_HU.pdf
C001-03
Preuzmi
Megfelelőségi nyilatkozat_szerelt vezérlőszelep ABS51_HU.pdf
ABS51
Preuzmi

ZIP
Data Sheets
4
Scheda tecnica_Bobina magnetica Tipo C001_IT.pdf
C001-03
Preuzmi
Scheda tecnica_Presa per apparecchi Tipo C002_IT.pdf
C002-31-6
Preuzmi
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BAL1, BAT1_IT.pdf
Preuzmi
Scheda tecnica_Valvola di controllo assemblata Serie ABS_IT.pdf
ABS51
Preuzmi

ZIP
Data Sheets
4
Datablad_Apparatkontakt Type C002_NB_NO.pdf
C002-31-6
Preuzmi
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BAL1, BAT1_NB_NO.pdf
Preuzmi
Datablad_Magnetspole Type C001_NB_NO.pdf
C001-03
Preuzmi
Datablad_Oppbygd styreventil Serie ABS_NB_NO.pdf
ABS51
Preuzmi

ZIP
Data Sheets
4
Datasheet_Apparaatcontactdoos Type C002_NL.pdf
C002-31-6
Preuzmi
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BAL1, BAT1_NL.pdf
Preuzmi
Datasheet_Magneetspoel Type C001_NL.pdf
C001-03
Preuzmi
Datasheet_Opgebouwd stuurventiel Serie ABS_NL.pdf
ABS51
Preuzmi

ZIP
Karty katalogowe
4
Arkusz danych_cewka elektromagnetyczna typ C001_PL.pdf
C001-03
Preuzmi
Arkusz danych_wtyczka Typ C002_PL.pdf
C002-31-6
Preuzmi
Arkusz danych_zamontowany zawór sterujący Seria ABS_PL.pdf
ABS51
Preuzmi
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAL1, BAT1_PL.pdf
Preuzmi
Deklaracje zgodności
2
Deklaracja zgodności_cewka elektromagnetyczna typ C001_PL.pdf
C001-03
Preuzmi
Deklaracja zgodności_zamontowany zawór sterujący ABS51_PL.pdf
ABS51
Preuzmi

ZIP
Data Sheets
4
Fișă de date_Bobină solenoid tip C001_RO.pdf
C001-03
Preuzmi
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BAL1, BAT1_RO.pdf
Preuzmi
Fișă de date_Supapă de control montată serie ABS_RO.pdf
ABS51
Preuzmi
Fișă de date_conector Tip C002_RO.pdf
C002-31-6
Preuzmi

ZIP
Podatkovni listi
4
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAL1, BAT1_SL.pdf
Preuzmi
Podatkovni list_Magnetna tuljava Tip C001_SL.pdf
C001-03
Preuzmi
Podatkovni list_Montažni krmilni ventil serija ABS_SL.pdf
ABS51
Preuzmi
Podatkovni list_vtičnica Tip C002_SL.pdf
C002-31-6
Preuzmi
Izjave o skladnosti
2
Izjava o skladnosti_Magnetna tuljava Tip C001_SL.pdf
C001-03
Preuzmi
Izjava o skladnosti_Montažni krmilni ventil ABS51_SL.pdf
ABS51
Preuzmi

ZIP
Data Sheets
4
Datablad_Apparatuttag Typ C002_SV.pdf
C002-31-6
Preuzmi
Datablad_Kulventil med pneumatiskt vriddon Serie BAL1, BAT1_SV.pdf
Preuzmi
Datablad_Magnetspole Typ C001_SV.pdf
C001-03
Preuzmi
Datablad_Monterad styrventil Serie ABS_SV.pdf
ABS51
Preuzmi
kuglasti ventil sa pneumatskim aktuatorom BAL1-009-BLTV-D0
BAL1-009-BLTV-D0 x 1.0
kuglasti ventil sa pneumatskim aktuatorom BAL1-009-BLTV-D0
kuglasti ventil sa pneumatskim aktuatorom serije BAL1, BAT1; trokraki; zaptiven na 3 priključna otvora; telo, kugla mesing; zaptivke PTFE/FKM/EPDM; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+160°C; RP 2"; nominalni otvor 50mm; opseg pritiska 0-10bar; dužina 166mm; aktuator PAD075; kugla L
Dodaj u korpu
montiran kontrolni ventil ABS51
ABS51 x 1.0
montiran kontrolni ventil ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
Dodaj u korpu
