kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BAMA, BAUA Store
  1. Proizvodi
  2. Armature
  3. kuglasti ventili - automatski upravljani
  4. kuglasti ventili sa prirubnicama-pneumatski
  5. kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BAMA, BAUA
  6. BAMA-015-CITV-D0B-ABS51-C001-22-C002-31-6

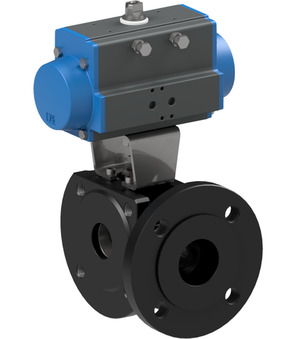

BAMA-015-CITV-D0B-ABS51-C001-22-C002-31-6

BAMA-015-CITV-D0B-ABS51-C001-22-C002-31-6

BAMA-015-CITV-D0B
kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BAMA, BAUA; trokraki; dvostrano zaptivanje; ulaz pod pritiskom odmah ispred; prirubnica PN16; telo čelik; kugla 1.4301; zaptivke PTFE (politetrafluoretilen)/FKM; smanjen otvor; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -10...+160°C; opseg pritiska 0...16bar; nominalni otvor 15mm; DN kugla 10mm; dužina 40mm; aktuator PAD052; kugla L
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C001-22
namotaj tip C001; veličina konektora 22mm; napon 230V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC

Intrastat No.: 84818081
Country of origin: Italija
Weight: 3.923 kg
Short Itemnumber: BAMA015CITVD0BABS51C00122C002316
https://www.stasto.rs/web/image/product.template/201362/image_1920?unique=d9024cc

BAMA-015-CITV-D0B
kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BAMA, BAUA; trokraki; dvostrano zaptivanje; ulaz pod pritiskom odmah ispred; prirubnica PN16; telo čelik; kugla AISI 304; zaptivke PTFE (politetrafluoretilen)/FKM; smanjen otvor; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -10...+160°C; opseg pritiska 0...16bar; nominalni otvor 15mm; DN kugla 10mm; dužina 40mm; aktuator PAD052; kugla L
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C001-22
namotaj tip C001; veličina konektora 22mm; napon 230V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC

93.272,00 din. 93272.0 RSD 93.272,00 din.

cena na zahtev

  • Interfejs ventila Namur
  • DN
  • dužina
  • DN kugla
  • veličina konektora
  • kugla
  • konstrukcija
  • napon
  • namotaj
  • aktuator

Ova kombinacija ne postoji.

Availability:
Kontaktirajte nas

Podeli

dimenzija
Interfejs ventila Namur 1/4"
DN 15 mm
dužina 40 mm
DN kugla 10 mm
Dizajni
veličina konektora 22
kugla L
konstrukcija
konstrukcija standard
Električne ključne figure
napon 230V/50-60Hz
karakteristike
namotaj C001
aktuator PAD052
