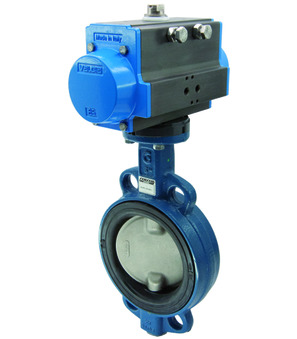

BUW6-040-DSE-D22-01-ABS54-C001-03-C002-31-6

BUW6-040-DSE-D22-01-ABS54-C001-03-C002-31-6

BUW6-040-DSE-D22-01
leptir ventil sa pneumatskim aktuatorom serije BUW6-DSE-D2; sa ušicama za centriranje; dužina prema EN558−1R20; telo nodularni liv EN-GJS-400-15 sa epoksidnim premazom; disk AISI 316; osovina AISI 430; obloga EPDM; Specijalna mast; nominalni pritisak na prirubnici PN10/16/ANSI150; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -10...+130°C; opseg pritiska 0...10bar; DN 40mm; dužina 33mm; aktuator PAD063
ABS54
montiran kontrolni ventil serije ABS; kontrola brzine; odgovara za pneumatski upravjan leptir ventil; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD/PAS052-270
C001-03
namotaj tip C001; veličina konektora 22mm; napon 24VDC / 48V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC

Intrastat br.: 84818085
Zemlja porekla: Italija
Težina: 2.26 kg
Kratak broj artikla: BUW6040DSED2201ABS54C00103C002316
https://www.stasto.rs/web/image/product.template/220241/image_1920?unique=50207e5

BUW6-040-DSE-D22-01
leptir ventil sa pneumatskim aktuatorom serije BUW6-DSE-D2; sa ušicama za centriranje; dužina prema EN558−1R20; telo nodularni liv EN-GJS-400-15 sa epoksidnim premazom; disk AISI 316; osovina AISI 430; obloga EPDM; Specijalna mast; nominalni pritisak na prirubnici PN10/16/ANSI150; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -10...+130°C; opseg pritiska 0...10bar; DN 40mm; dužina 33mm; aktuator PAD063
ABS54
montiran kontrolni ventil serije ABS; kontrola brzine; odgovara za pneumatski upravjan leptir ventil; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD/PAS052-270
C001-03
namotaj tip C001; veličina konektora 22mm; napon 24VDC / 48V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC

999.999,00 din. 999999.0 RSD 999.999,00 din.

cena na zahtev

  • Prečnik
  • muški navoj
  • Montažni interfejs VDI/VDE 3845
  • Montažni interfejs 2 VDI/VDE 3845
  • Interfejs ventila Namur
  • DN
  • dužina
  • veličina konektora
  • tip
  • konstrukcija
  • napon
  • karakteristika
  • opseg pritiska
  • materijal kontakta
  • materijal kućišta
  • namotaj
  • aktuator
  • aktuator 2
  • temperatura medija

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas

Podeli

dimenzija
Interfejs ventila Namur 1/4"
DN 40 mm
dužina 33 mm
Dizajni
veličina konektora 22
konstrukcija
konstrukcija standard
Električne ključne figure
napon 24VDC / 48V/50-60Hz
pritisak
opseg pritiska 0...10 bar
karakteristike
namotaj C001
aktuator PAD063
aktuator 2 PAS
