leptir ventil sa pneumatskim aktuatorom serije BUW9-CSIS-D4 Store
  1. Proizvodi
  2. Armature
  3. ventili, leptir ventili i zasuni - automatski
  4. Leptir ventili - pneumatski
  5. leptir ventil sa pneumatskim aktuatorom serije BUW9-CSIS-D4
  6. BUW9-080-CSIS-D42-ABS54-C001-03-C002-31-6

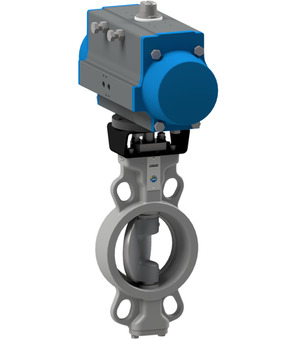

BUW9-080-CSIS-D42-ABS54-C001-03-C002-31-6

BUW9-080-CSIS-D42-ABS54-C001-03-C002-31-6

BUW9-080-CSIS-D42
leptir ventil sa pneumatskim aktuatorom serije BUW9-CSIS-D4; sa ušicama za centriranje; duplo ekcentrično; dužina prema EN558−1R20; telo čelik sa epoksidnim premazom; disk 1.4408; osovina 1.4542; sedište Inconel 625; nominalni pritisak na prirubnici PN10/16/25/ANSI150; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -10...+425°C; opseg pritiska 0...25bar; DN 80mm; dužina 46mm; aktuator PAD115-H
ABS54
montiran kontrolni ventil serije ABS; kontrola brzine; odgovara za pneumatski upravjan leptir ventil; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD/PAS052-270
C001-03
namotaj tip C001; veličina konektora 22mm; napon 24VDC / 48V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC

Intrastat br.: 84818085
Земља порекла: Italija
Тежина: 14.19 kg
Кратак број артикла: BUW9080CSISD42ABS54C00103C002316
https://www.stasto.rs/web/image/product.template/205584/image_1920?unique=24fee4a

BUW9-080-CSIS-D42
leptir ventil sa pneumatskim aktuatorom serije BUW9-CSIS-D4; sa ušicama za centriranje; duplo ekcentrično; dužina prema EN558−1R20; telo čelik sa epoksidnim premazom; disk AISI 316; osovina 1.4542; sedište Inconel 625; nominalni pritisak na prirubnici PN10/16/25/ANSI150; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -10...+425°C; opseg pritiska 0...25bar; DN 80mm; dužina 46mm; aktuator PAD115-H
ABS54
montiran kontrolni ventil serije ABS; kontrola brzine; odgovara za pneumatski upravjan leptir ventil; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD/PAS052-270
C001-03
namotaj tip C001; veličina konektora 22mm; napon 24VDC / 48V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC

206.024,00 din. 206024.0 RSD 206.024,00 din.

cena na zahtev

  • Interfejs ventila Namur
  • DN
  • dužina
  • veličina konektora
  • konstrukcija
  • napon
  • opseg pritiska
  • namotaj
  • aktuator
  • aktuator 2

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas

Podeli

dimenzija
Interfejs ventila Namur 1/4"
DN 80 mm
dužina 46 mm
Dizajni
veličina konektora 22
konstrukcija
konstrukcija standard
Električne ključne figure
napon 24VDC / 48V/50-60Hz
pritisak
opseg pritiska 0...25 bar
karakteristike
namotaj C001
aktuator PAD115-H
aktuator 2 PAS
