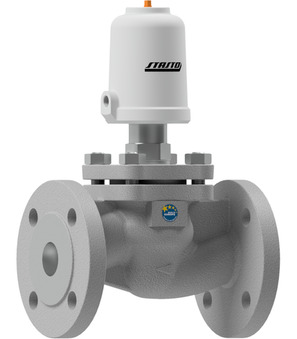

SE25-32-ST51-ABS30-C001-22-C002-31-6

SE25-32-ST51-ABS30-C001-22-C002-31-6

SE25-32-ST51
pneumatski upravljani ventil sa sedištem serije SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; telo nerđajući čelik AISI 316; zaptivka PTFE; prirubnica PN40; za gasovite medije; zatvaranje sa protokom; temperatura medija -30...+170°C; DN 32mm; radni pritisak 0…8bar; komandni pritisak 5…10bar; Prečnik aktuator 50mm
ABS30
montiran kontrolni ventil serije ABS; prigušnice buke; odgovara za za pneumatski upravljane ventile sa sedištem serije SE, Dozirni (pinč) ventili serije PI03, serije PI04; 3/2-Wegemagnetventil (PS125-18-C); standardni namotaj C001; veličina konektora 22mm; aktuator 50 mm
C001-22
namotaj tip C001; veličina konektora 22mm; napon 230V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC

Intrastat br.: 84818079
Zemlja porekla: Nemačka
Težina: 5.654 kg
Kratak broj artikla: SE2532ST51ABS30C00122C002316
https://www.stasto.rs/web/image/product.template/209543/image_1920?unique=1c051dc

SE25-32-ST51
pneumatski upravljani ventil sa sedištem serije SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; telo nerđajući čelik AISI 316; zaptivka PTFE; prirubnica PN40; za gasovite medije; zatvaranje sa protokom; temperatura medija -30...+170°C; DN 32mm; radni pritisak 0…8bar; komandni pritisak 5…10bar; prečnik aktuator 50mm
ABS30
montiran kontrolni ventil serije ABS; prigušnice buke; odgovara za za pneumatski upravljane ventile sa sedištem serije SE, pinč ventili serije PI03, serije PI04; 3/2-Wegemagnetventil (PS125-18-C); standardni namotaj C001; veličina konektora 22mm; aktuator 50 mm
C001-22
namotaj tip C001; veličina konektora 22mm; napon 230V/50-60Hz
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC

131.212,00 din. 131212.0 RSD 131.212,00 din.

cena na zahtev

  • DN
  • dužina kabla
  • prirubnica
  • Prečnik aktuator
  • veličina konektora
  • konstrukcija
  • napon
  • Tip napona
  • radni pritisak
  • komandni pritisak
  • namotaj
  • aktuator
  • odobrenje

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas

Podeli

dimenzija
DN 32 mm
prirubnica PN40
Prečnik aktuator 50 mm
Dizajni
veličina konektora 22 mm
konstrukcija
konstrukcija ATEX
Električne ključne figure
napon 230V/50-60Hz
pritisak
radni pritisak 0...8 bar
komandni pritisak 5...10 bar
karakteristike
namotaj C001
aktuator 50 mm
