SE25-40-ST81-ABS31-BDA08024CS-C003-32-LV-2

Price:

165.600,00 din.
pneumatski upravljani ventil sa sedištem serije SE25-ST Store
  1. Proizvodi
  2. Armature
  3. ventili, leptir ventili i zasuni - automatski
  4. Ventili sa sedištem - pneumatski
  5. pneumatski upravljani ventil sa sedištem serije SE25-ST
  6. SE25-40-ST81-ABS31-BDA08024CS-C003-32-LV-2

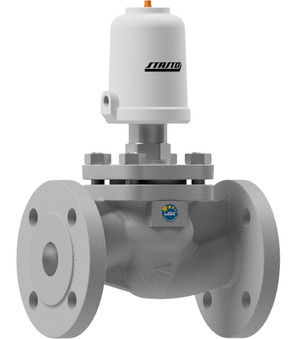

SE25-40-ST81-ABS31-BDA08024CS-C003-32-LV-2
SE25-40-ST81-ABS31-BDA08024CS-C003-32-6
SE25-40-ST81-ABS31-BDA08024CS-C003-32-6
164.984,00 din.
164.984,00 din.
SE10-112-RT1251-ABS31-C001-03-C002-31-LVCV20-2
SE10-112-RT1251-ABS31-C001-03-C002-31-LVCV20-2
236.516,00 din.
236.516,00 din.

SE25-40-ST81-ABS31-BDA08024CS-C003-32-LV-2

SE25-40-ST81
pneumatski upravljani ventil sa sedištem serije SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; telo nerđajući čelik AISI 316; zaptivka PTFE; prirubnica PN40; za gasovite medije; zatvaranje sa protokom; temperatura medija -30...+170°C; DN 40mm; radni pritisak 0...21bar; komandni pritisak 5…10bar; Prečnik aktuator 80mm
ABS31
montiran kontrolni ventil serije ABS; prigušnice buke; odgovara za za pneumatski upravljane ventile sa sedištem serije SE, Dozirni (pinč) ventili serije PI03, serije PI04; 3/2 elektromagnetni ventil (31A3AV20); standardni namotaj BDA; veličina konektora 32mm; aktuator 80 mm/125 mm
BDA08024CS
namotaj tip BDA; standard; veličina konektora 32mm; napon 24VDC
C003-32-LV-2
konektor; veličina konektora 32mm; sa ugrađenom žutom LED diodom i VDR; napon 24VAC/DC

Intrastat br.: 84818079
Земља порекла: Nemačka
Тежина: 8.41 kg
Кратак број артикла:SE2540ST81ABS31BDA08024CSC00332LV2
https://www.stasto.rs/web/image/product.template/209571/image_1920?unique=9de1ca1

SE25-40-ST81
pneumatski upravljani ventil sa sedištem serije SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; telo nerđajući čelik AISI 316; zaptivka PTFE; prirubnica PN40; za gasovite medije; zatvaranje sa protokom; temperatura medija -30...+170°C; DN 40mm; radni pritisak 0...21bar; komandni pritisak 5…10bar; prečnik aktuator 80mm
ABS31
montiran kontrolni ventil serije ABS; prigušnice buke; odgovara za za pneumatski upravljane ventile sa sedištem serije SE, pinč ventili serije PI03, serije PI04; 3/2 elektromagnetni ventil (31A3AV20); standardni namotaj BDA; veličina konektora 32mm; aktuator 80 mm/125 mm
BDA08024CS
namotaj tip BDA; standard; veličina konektora 32mm; napon 24VDC
C003-32-LV-2
konektor; veličina konektora 32mm; sa ugrađenom žutom LED diodom i VDR; napon 24VAC/DC

165.600,00 din. 165600.0 RSD 165.600,00 din.

cena na zahtev

  • DN
  • dužina kabla
  • prirubnica
  • Prečnik aktuator
  • veličina konektora
  • konstrukcija
  • napon
  • Tip napona
  • radni pritisak
  • komandni pritisak
  • namotaj
  • aktuator
  • odobrenje

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas
dimenzija
DN 40 mm
prirubnica PN40
Prečnik aktuator 80 mm
Dizajni
veličina konektora 32 mm
konstrukcija
konstrukcija ATEX
Električne ključne figure
napon 24VDC
Tip napona DC
pritisak
radni pritisak 0...21 bar
komandni pritisak 5...10 bar
karakteristike
namotaj BDA
aktuator 80 mm/125 mm
odobrenje CE
