2/2-kraki elektromagnetni ventil serije 21A.K Store

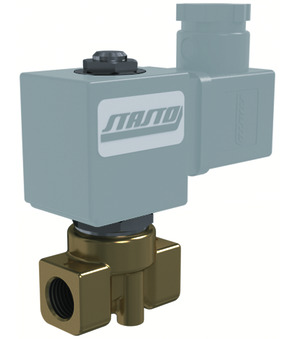

2/2-kraki elektromagnetni ventil 21A5KV45-GDV14230AY

2/2-kraki elektromagnetni ventil 21A5KV45-GDV14230AY

21A5KV45
2/2-kraki elektromagnetni ventil serije 21A; direktno upravljani; NC; telo mesing; cev nerđajući čelik jednodelna; zaptivka FKM; temperatura medija -10...+120°C; standardni namotaj BDA; veličina konektora 32mm; G 3/8"; DN 4,5mm; pritisak AC 0-5bar; pritisak DC 0-2bar; dužina 46mm
GDV14230AY
namotaj tip GDV/GDH; za više pritiske/temperature; veličina konektora 32mm; napon 230V/50Hz, 240V/60Hz; odobrenje CSA/UL/VDE

Intrastat br.: 84818099
Zemlja porekla: Italija
Težina: 0.56 kg
Kratak broj artikla: 21A5KV45GDV14230AY

21A5KV45
2/2-kraki elektromagnetni ventil serije 21A; direktno upravljani; NC; telo mesing; cev nerđajući čelik jednodelna; zaptivka FKM; temperatura medija -10...+120°C; standardni namotaj BDA; veličina konektora 32mm; G 3/8"; DN 4,5mm; pritisak AC 0-5bar; pritisak DC 0-2bar; dužina 46mm
GDV14230AY
namotaj tip GDV/GDH; za više pritiske/temperature; veličina konektora 32mm; napon 230V/50Hz, 240V/60Hz; odobrenje CSA/UL/VDE

Ovaj proizvod nema ispravnu kombinaciju.

dimenzija
unutrašnji navoj	G 3/8"
DN	4,5 mm
dužina	46 mm
Dizajni
veličina konektora	32 mm
Električne ključne figure
napon	230V/50Hz-240V/60Hz
pritisak
pritisak AC	0...5 bar
pritisak DC	0...2 bar
materijali
zaptivka	FKM
karakteristike
namotaj	BDA
temperatura medija	-10...+120 °C
odobrenje	UL/CSA/VDE
