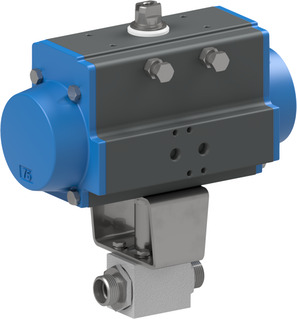

BA233-16S-D0-ABS51-C001-03-C002-31-LV-2

Price:

63.972,00 din.
kuglasti ventil sa pneumatskim aktuatorom serije BA233 Store
  1. Proizvodi
  2. Armature
  3. kuglasti ventili - automatski upravljani
  4. kuglasti ventili za visoke pritiske-pneumatski
  5. kuglasti ventil sa pneumatskim aktuatorom serije BA233
  6. BA233-16S-D0-ABS51-C001-03-C002-31-LV-2
BA233-16S-D0-ABS51-C001-03-C002-31-LV-2
BA233-16S-D0-ABS51-C001-03-C002-31-6
BA233-16S-D0-ABS51-C001-03-C002-31-6
63.381,00 din.
63.381,00 din.
BA233-16S-D0-ABS51-C001-03-C002-31-LVCV20-2
BA233-16S-D0-ABS51-C001-03-C002-31-LVCV20-2
64.884,00 din.
64.884,00 din.

BA233-16S-D0-ABS51-C001-03-C002-31-LV-2

BA233-16S-D0
kuglasti ventil sa pneumatskim aktuatorom serije BA233; muški navoj prema ISO 8434-1 (DIN 2353); telo pocinkovani čelik; kugla čelik; zaptivke POM/NBR; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+100°C; za tečnosti; priključak 16S/M24x1,5; nominalni otvor 13mm; opseg pritiska 0...500bar; dužina 86mm; aktuator PAD075
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C001-03
namotaj tip C001; veličina konektora 22mm; napon 24VDC / 48V/50-60Hz
C002-31-LV-2
konektor; veličina konektora 22mm; sa ugrađenom žutom LED diodom i VDR; napon 24VAC/DC

Intrastat br.: 84818081
Земља порекла: Italija
Тежина: 3.99 kg
Кратак број артикла:BA23316SD0ABS51C00103C00231LV2
https://www.stasto.rs/web/image/product.template/199742/image_1920?unique=75772c5

BA233-16S-D0
kuglasti ventil sa pneumatskim aktuatorom serije BA233; muški navoj prema ISO 8434-1 (DIN 2353); telo pocinkovani čelik; kugla čelik; zaptivke POM/NBR; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+100°C; za tečnosti; priključak 16S/M24x1,5; nominalni otvor 13mm; opseg pritiska 0...500bar; dužina 86mm; aktuator PAD075
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C001-03
namotaj tip C001; veličina konektora 22mm; napon 24VDC / 48V/50-60Hz
C002-31-LV-2
konektor; veličina konektora 22mm; sa ugrađenom žutom LED diodom i VDR; napon 24VAC/DC

63.972,00 din. 63972.0 RSD 63.972,00 din.

cena na zahtev

  • muški navoj
  • Interfejs ventila Namur
  • DN
  • dužina
  • veličina konektora
  • veličina
  • konstrukcija
  • napon
  • opseg pritiska
  • namotaj
  • aktuator

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas
dimenzija
muški navoj M24x1,5
Interfejs ventila Namur 1/4"
DN 13 mm
dužina 86 mm
Dizajni
veličina konektora 22
veličina 16S
konstrukcija
konstrukcija sa ugrađenom žutom LED diodom i VDR
Električne ključne figure
napon 24VDC / 48V/50-60Hz
pritisak
opseg pritiska 0...500 bar
karakteristike
namotaj C001
aktuator PAD075
