  5. kuglasti ventil sa pneumatskim aktuatorom serije BAL1, BAT1
  6. BAT1-006-BLTV-D0-ABS51-C002-31-6-C002-31-LV-1

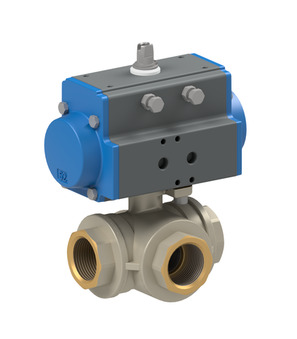

BAT1-006-BLTV-D0-ABS51-C002-31-6-C002-31-LV-1

BAT1-006-BLTV-D0-ABS51-C002-31-6-C002-31-LV-1

BAT1-006-BLTV-D0
kuglasti ventil sa pneumatskim aktuatorom serije BAL1, BAT1; trokraki; zaptiven na 3 priključna otvora; telo, kugla mesing; zaptivke PTFE/FKM/EPDM; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+160°C; RP 1"; nominalni otvor 25mm; opseg pritiska 0-16bar; dužina 105mm; aktuator PAD052; kugla T
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC
C002-31-LV-1
konektor; veličina konektora 22mm; sa ugrađenom žutom LED diodom i VDR; napon 230VAC/DC

Intrastat br.: 84818081
Zemlja porekla: Italija
Težina: 3.33 kg
Kratak broj artikla: BAT1006BLTVD0ABS51C002316C00231LV1
https://www.stasto.rs/web/image/product.template/200454/image_1920?unique=74c712e

BAT1-006-BLTV-D0
kuglasti ventil sa pneumatskim aktuatorom serije BAL1, BAT1; trokraki; zaptiven na 3 priključna otvora; telo, kugla mesing; zaptivke PTFE/FKM/EPDM; aktuator dvostrukog dejstva; komandni pritisak 5,5...8bar; temperatura medija -20...+160°C; RP 1"; nominalni otvor 25mm; opseg pritiska 0-16bar; dužina 105mm; aktuator PAD052; kugla T
ABS51
montiran kontrolni ventil serije ABS; NAMUR; prigušnice buke; standardni namotaj C001; veličina konektora 22mm; 5/2-elektromagnetni razvodnik - tip NAMUR (NM52W1S-PR); aktuator PAD052-270
C002-31-6
konektor; veličina konektora 22mm; Standard; napon 0-250VAC/DC
C002-31-LV-1
konektor; veličina konektora 22mm; sa ugrađenom žutom LED diodom i VDR; napon 230VAC/DC

68.432,00 din. 68432.0 RSD 68.432,00 din.

cena na zahtev

  • Montažni interfejs VDI/VDE 3845
  • Montažni interfejs 2 VDI/VDE 3845
  • Interfejs ventila Namur
  • unutrašnji navoj
  • DN
  • dužina
  • veličina konektora
  • kugla
  • tip
  • konstrukcija
  • napon
  • karakteristika
  • opseg pritiska
  • materijal kontakta
  • materijal kućišta
  • namotaj
  • aktuator

Ova kombinacija ne postoji.

Raspoloživost:
Kontaktirajte nas

Podeli

dimenzija
Interfejs ventila Namur 1/4"
unutrašnji navoj RP 1"
DN 25 mm
dužina 105 mm
Dizajni
veličina konektora 22
kugla T
konstrukcija
konstrukcija standard
Električne ključne figure
napon 0-250VAC/DC
pritisak
opseg pritiska 0...16 bar
karakteristike
namotaj C001
aktuator PAD052
